《产品零部件测绘与造型》教学情景2VIP免费

《产品零部件测绘与造型》教学情景2《产品零部件测绘与造型》教学情景2《产品零部件测绘与造型》教学情景2《产品零部件测绘与造型》教学情景2《产品零部件测绘与造型》教学情景2

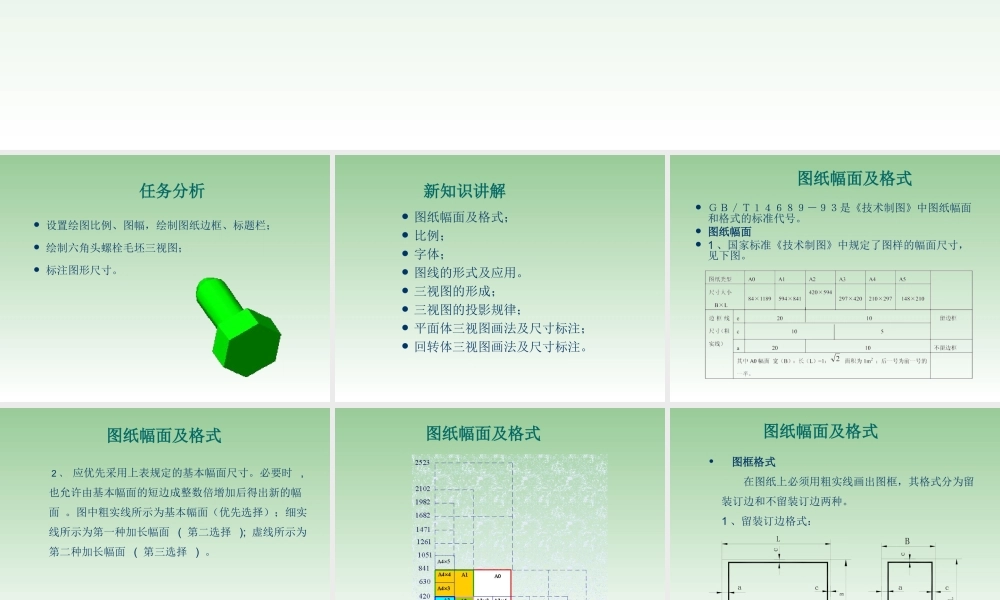

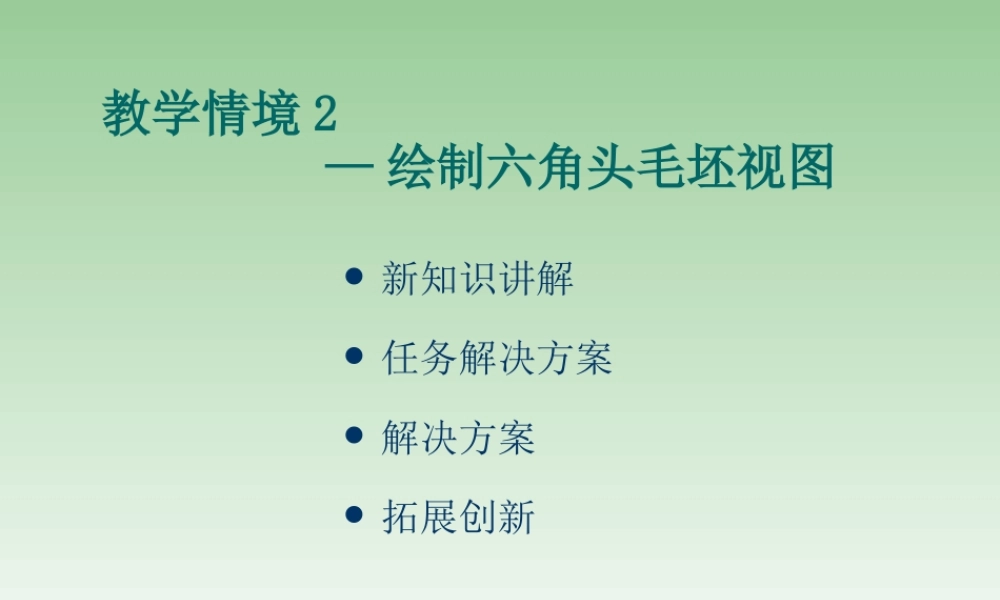

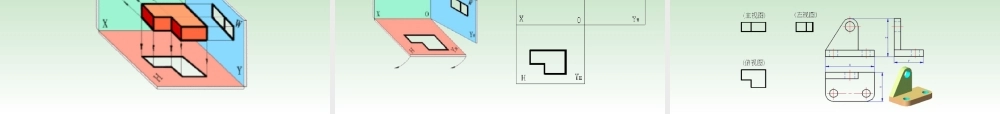

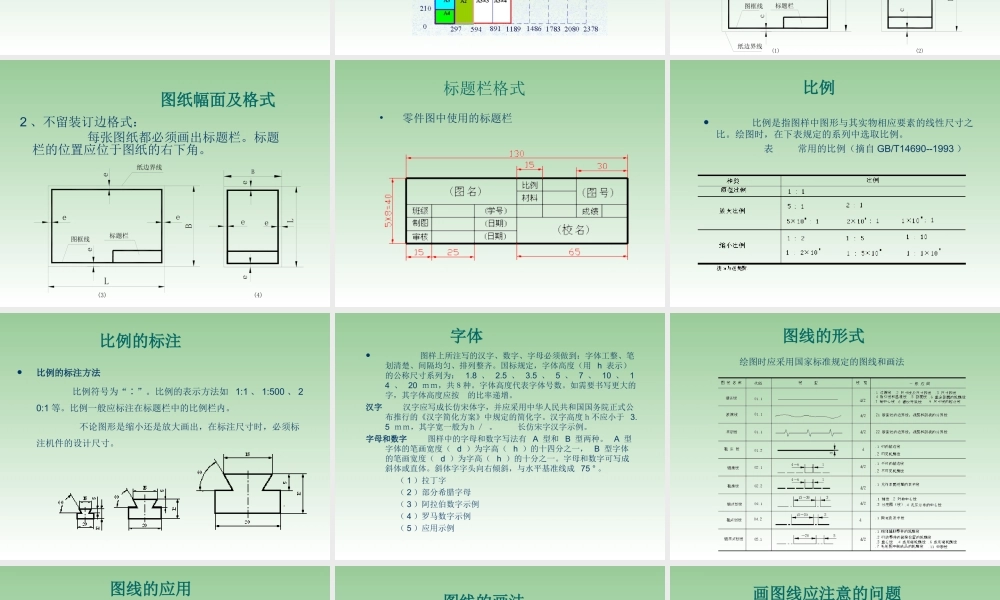

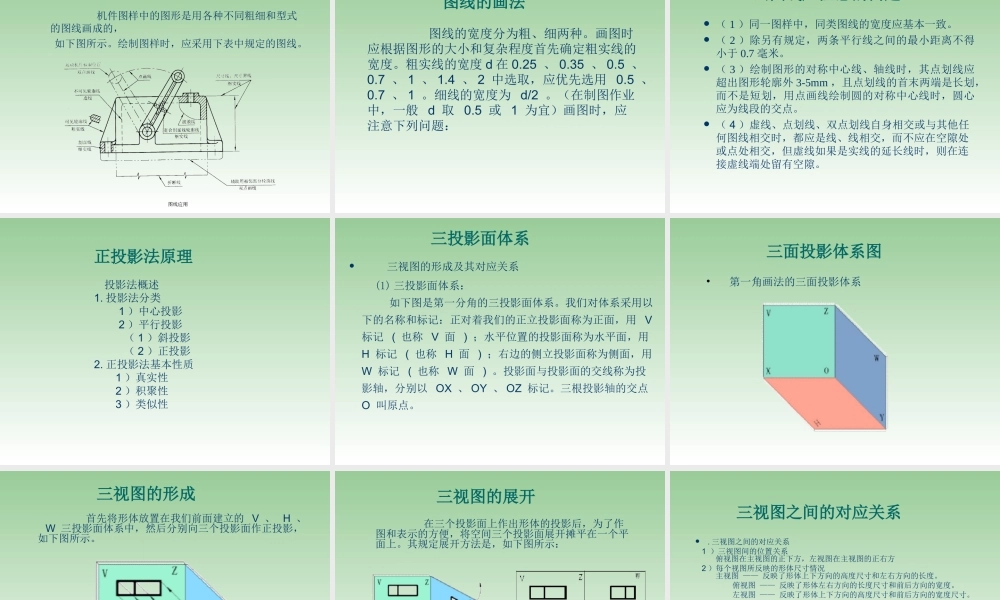

教学情境 2 — 绘制六角头毛坯视图 新知识讲解 任务解决方案 解决方案 拓展创新 任务分析 设置绘图比例、图幅,绘制图纸边框、标题栏; 绘制六角头螺栓毛坯三视图; 标注图形尺寸。新知识讲解 图纸幅面及格式; 比例; 字体; 图线的形式及应用。 三视图的形成; 三视图的投影规律; 平面体三视图画法及尺寸标注; 回转体三视图画法及尺寸标注。 图纸幅面及格式 GB/T14689-93是《技术制图》中图纸幅面和格式的标准代号。 图纸幅面 1 、国家标准《技术制图》中规定了图样的幅面尺寸,见下图。 图纸幅面及格式 2 、 应优先采用上表规定的基本幅面尺寸。必要时 , 也允许由基本幅面的短边成整数倍增加后得出新的幅面 。图中粗实线所示为基本幅面(优先选择);细实线所示为第一种加长幅面 ( 第二选择 ); 虚线所示为第二种加长幅面 ( 第三选择 ) 。 图纸幅面及格式图纸幅面及格式  图框格式 在图纸上必须用粗实线画出图框,其格式分为留装订边和不留装订边两种。1 、留装订边格式: (2)caLcBcB图框线c纸边界线a(1)标题栏ccL 图纸幅面及格式2 、不留装订边格式: 每张图纸都必须画出标题栏。标题栏的位置应位于图纸的右下角。图框线e(3)eL标题栏e纸边界线eBeee(4)LeB 标题栏格式• 零件图中使用的标题栏比例 比例是指图样中图形与其实物相应要素的线性尺寸之比。绘图时,在下表规定的系列中选取比例。 表 常用的比例(摘自 GB/T14690--1993 )比例的标注比例的标注方法 比例符号为“∶”。比例的表示方法如 1:1 、 1:500 、 20:1 等。比例一般应标注在标题栏中的比例栏内。 不论图形是缩小还是放大画出,在标注尺寸时,必须标注机件的设计尺寸。字体 图样上所注写的汉字、数字、字母必须做到:字体工整、笔划清楚、间隔均匀、排列整齐。国标规定,字体高度(用 h 表示)的公称尺寸系列为: 1.8 、 2.5 、 3.5 、 5 、 7 、 10 、 14 、 20 mm,共8种。字体高度代表字体号数。如需要书写更大的字,其字体高度应按 的比率递增。 汉字 汉字应写成长仿宋体字,并应采用中华人民共和国国务院正式公布推行的《汉字简化方案》中规定的简化字。汉字高度h不应小于 3.5 mm,其字宽一般为h/ 。 长仿宋字汉字示例。字母和数字 图样中的字母和数字写法有 A 型和 B 型两种。 A 型字体的笔画宽度(...
