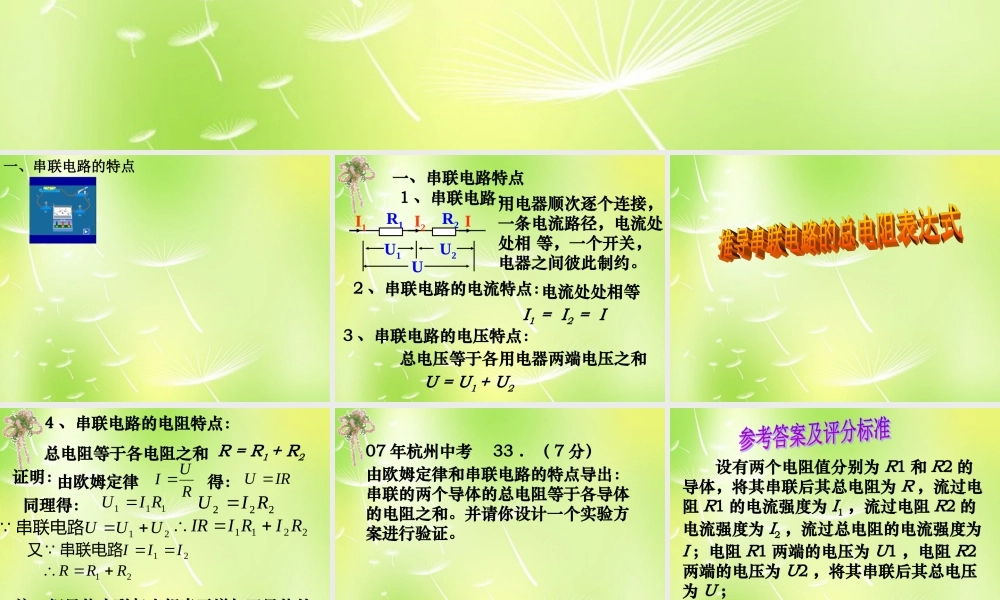

最基本的两种电路连接方式：串联和并联一、串联电路的特点1 、串联电路：一、串联电路特点U2R1R2UU1I1I2IU = U1 + U2I1 = I2 = I用电器顺次逐个连接，一条电流路径，电流处处相 等，一个开关，电器之间彼此制约。2 、串联电路的电流特点：电流处处相等3 、串联电路的电压特点：总电压等于各用电器两端电压之和由欧姆定律R = R1 + R24 、串联电路的电阻特点：总电阻等于各电阻之和注：把导体串联起来相当于增加了导体的长度，所以总电阻比任一个电阻都大。证明：RUI 得：111RIU 21III串联电路又2211RIRIIR21UUU串联电路IRU 222RIU同理得：21RRR222RIU07 年杭州中考 33 ．（ 7 分）由欧姆定律和串联电路的特点导出：串联的两个导体的总电阻等于各导体的电阻之和。并请你设计一个实验方案进行验证。 设有两个电阻值分别为 R1 和 R2 的导体，将其串联后其总电阻为 R ，流过电阻 R1 的电流强度为 I1 ，流过电阻 R2 的电流强度为 I2 ，流过总电阻的电流强度为I ；电阻 R1 两端的电压为 U1 ，电阻 R2两端的电压为 U2 ，将其串联后其总电压为 U ；要求证明 R= R1+ R2 根据欧姆定律：可得： （ 1 ） （ 2 ） （ 3 ）根据串联电路的特点有： U=U1+U2 （ 4 ） （ 5 ）将（ 1 ）、（ 2 ）、（ 3 ）式代入（ 4 ）式得： （ 6 ）再根据（ 5 ）式可证：RUI 21III2211RIRIIRIRU 111RIU 222RIU21RRR实验方案的设计：如图将 R1 和 R2 串联电路，闭合开关，用电流表测出其中的电流强度为 I ，并用电压表分别测出电阻 R1 两端的电压为 U1 ，电阻 R2 两端的电压为 U2 ；及 R1 和 R2 串联后两端的总电压为 U ；利用欧姆定律的变形公式计算 得 R 、 R1 、 R2 的值，再将 R 、 R1 、 R2 的值进行比较可得结论。IUR 评分标准：能正确写出欧姆定律及串联电路的特点得 3 分，证明中无逻辑错误再得 1分。能正确设计出实验方案得 3 分。例 1 、将两个值分别为 5 欧与 10 欧的电阻 R1 与 R2 串联接在电压为 6 伏的电源上，则电路总电阻是多少？总电流为多少？电阻 R1R2 分到的电压分别为多少？解：21RRR15105RUI 0.4A15V6＝VAIRU254.011VRIU4104.0222答：例 2 、 R1=12 欧，将它与 R2 串联后接到 8 伏的电源上，已知...
