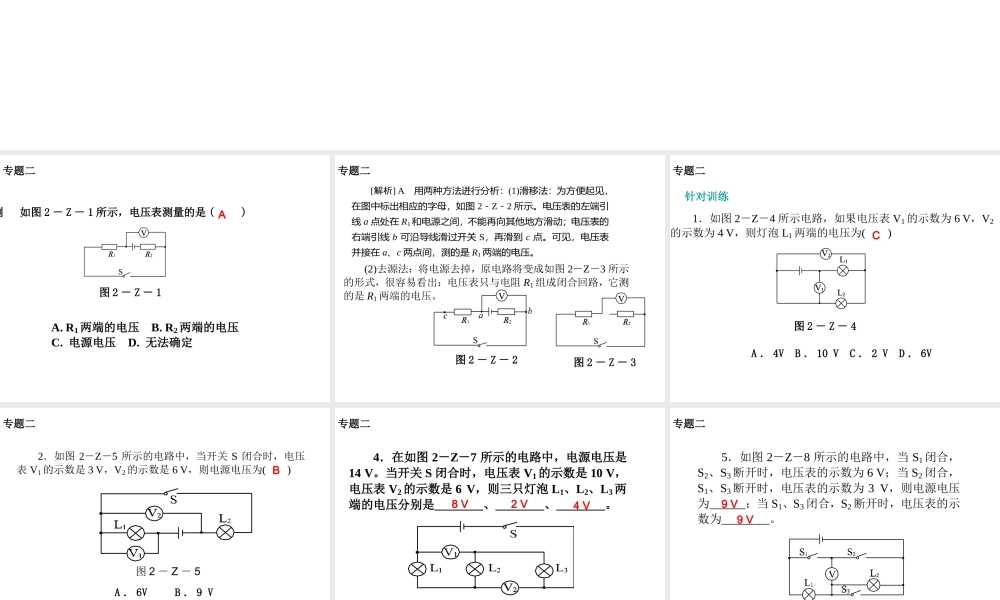

专题二┃ 电压表测量用电器电压的判断例 如图 2 － Z － 1 所示，电压表测量的是 ( ) 图 2 － Z － 1A. R1 两端的电压 B. R2 两端的电压 C. 电源电压 D. 无法确定 A 专题二┃ 电压表测量用电器电压的判断[解析] A 用两种方法进行分析：(1)滑移法：为方便起见，在图中标出相应的字母，如图 2－Z－2 所示。电压表的左端引线 a 点处在 R1 和电源之间，不能再向其他地方滑动；电压表的右端引线 b 可沿导线滑过开关 S，再滑到 c 点。可见，电压表并接在 a、c 两点间，测的是 R1 两端的电压。 (2)去源法：将电源去掉，原电路将变成如图 2－Z－3 所示的形式，很容易看出：电压表只与电阻 R1 组成闭合回路，它测的是 R1 两端的电压。 图 2 － Z － 2 图 2 － Z － 3 专题二┃ 电压表测量用电器电压的判断针对训练1．如图 2－Z－4 所示电路，如果电压表 V1 的示数为 6 V，V2的示数为 4 V，则灯泡 L1 两端的电压为( ) 图 2 － Z － 4A ． 4V B ． 10 V C ． 2 V D ． 6VC 专题二┃ 电压表测量用电器电压的判断2．如图 2－Z－5 所示的电路中，当开关 S 闭合时，电压表 V1 的示数是 3 V，V2 的示数是 6 V，则电源电压为( ) 图 2 － Z － 5A ． 6V B ． 9 V C ． 3 V D ． 12 VB 专题二┃ 电压表测量用电器电压的判断4．在如图 2－Z－7 所示的电路中，电源电压是14 V。当开关 S 闭合时，电压表 V1 的示数是 10 V，电压表 V2 的示数是 6 V，则三只灯泡 L1、L2、L3 两端的电压分别是________、________、________。 图 2 － Z － 7 8 V 2 V 4 V 专题二┃ 电压表测量用电器电压的判断5．如图 2－Z－8 所示的电路中，当 S1闭合，S2、S3 断开时，电压表的示数为 6 V；当 S2 闭合，S1、S3 断开时，电压表的示数为 3 V，则电源电压为______；当 S1、S3 闭合，S2 断开时，电压表的示数为________。 图 2 － Z － 89 V 9 V 专题二┃ 电压表测量用电器电压的判断总结 判断电压表测量对象方法：①滑移法：把电压表两引线沿导线向用电器两端或向电源两端滑动 ( 开关、电流表均可看作导线 ) ，看电压表是与哪部分并联，从而确定测量对象；②去源法：就是“去掉”电源 ( 用手捂住电源 ) ，再看电压表与哪部分构成闭合回路 ( 两个电压表共同存在的回路除外 ) ，那么电压表测的就是那部分电路的电压。
