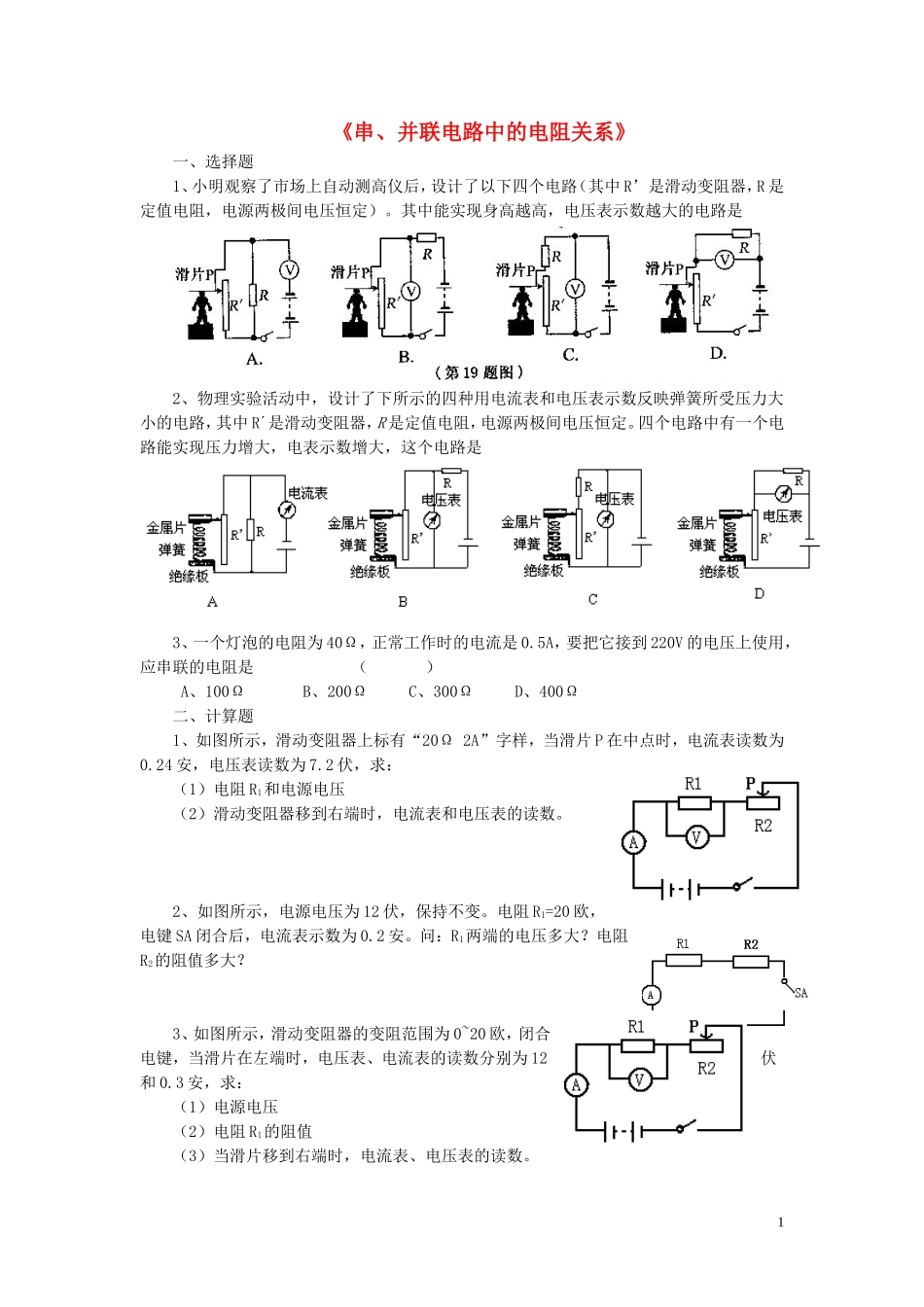

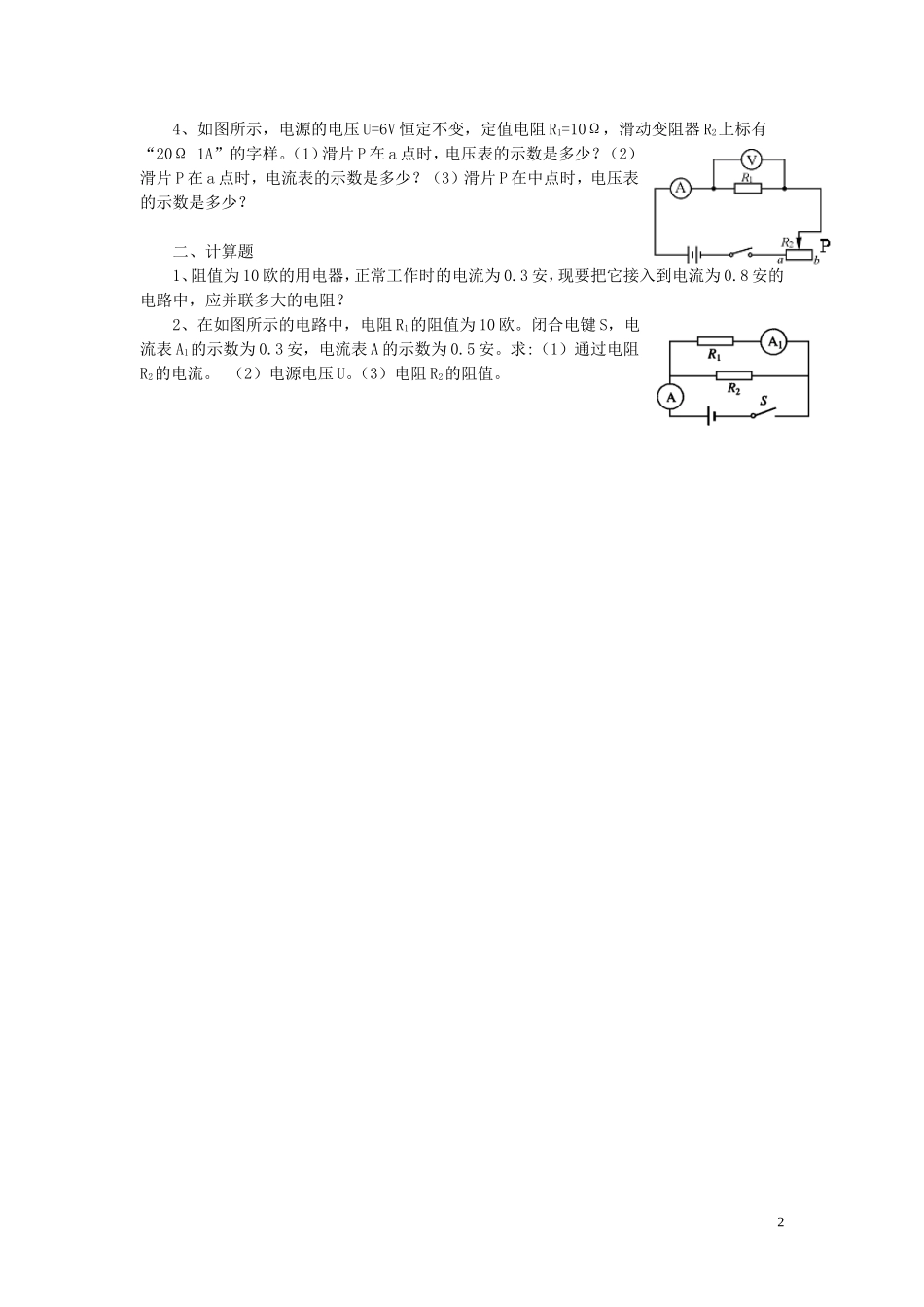

《串、并联电路中的电阻关系》一、选择题1、小明观察了市场上自动测高仪后，设计了以下四个电路（其中 R’是滑动变阻器，R 是定值电阻，电源两极间电压恒定）。其中能实现身高越高，电压表示数越大的电路是2、物理实验活动中，设计了下所示的四种用电流表和电压表示数反映弹簧所受压力大小的电路，其中 R´是滑动变阻器，R 是定值电阻，电源两极间电压恒定。四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是 3、一个灯泡的电阻为 40Ω，正常工作时的电流是 0.5A，要把它接到 220V 的电压上使用，应串联的电阻是 （ ） A、100Ω B、200Ω C、300Ω D、400Ω二、计算题1、如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片 P 在中点时，电流表读数为0.24 安，电压表读数为 7.2 伏，求：（1）电阻 R1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。2、如图所示，电源电压为 12 伏，保持不变。电阻 R1=20 欧， 电键 SA 闭合后，电流表示数为 0.2 安。问：R1两端的电压多大？电阻R2的阻值多大？ 3、如图所示，滑动变阻器的变阻范围为 0~20 欧，闭合电键，当滑片在左端时，电压表、电流表的读数分别为 12伏和 0.3 安，求：（1）电源电压（2）电阻 R1的阻值（3）当滑片移到右端时，电流表、电压表的读数。14、如图所示，电源的电压 U=6V 恒定不变，定值电阻 R1=10Ω，滑动变阻器 R2上标有“20Ω 1A”的字样。（1）滑片 P 在 a 点时，电压表的示数是多少？（2）滑片 P 在 a 点时，电流表的示数是多少？（3）滑片 P 在中点时，电压表的示数是多少？二、计算题1、阻值为 10 欧的用电器，正常工作时的电流为 0.3 安，现要把它接入到电流为 0.8 安的电路中，应并联多大的电阻？2、在如图所示的电路中，电阻 R1的阻值为 10 欧。闭合电键 S，电流表 A1的示数为 0.3 安，电流表 A 的示数为 0.5 安。求:（1）通过电阻R2的电流。 （2）电源电压 U。（3）电阻 R2的阻值。2
