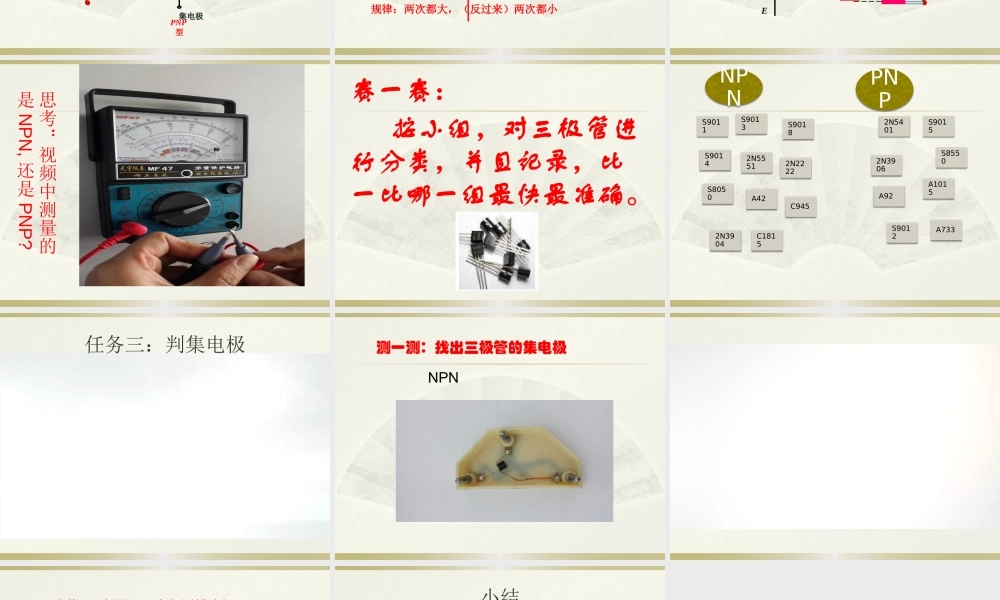

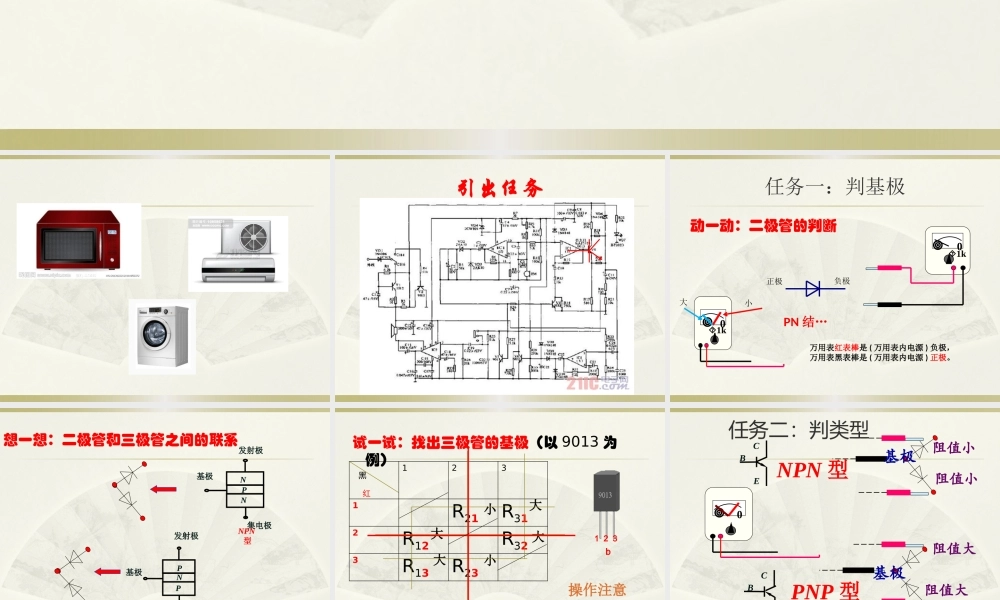

晶体三极管的检测上海市航空服务学校 殷春燕引出任务任务一:判基极动一动:二极管的判断PN 结…1k0万用表红表棒是 ( 万用表内电源 ) 负极,万用表黑表棒是 ( 万用表内电源 ) 正极。正极负极 1k 0小大想一想:二极管和三极管之间的联系 NPN型NNP基极集电极发射极PNPPNP型基极集电极发射极试一试:找出三极管的基极(以 9013 为例) 黑 红1231R21R312R12R323R13R23规律:两次都大,(反过来)两次都小b操作注意1 2 3大小小大大大 BECBEC1k0NPN 型PNP 型阻值小阻值小基极阻值大阻值大基极任务二:判类型思考:视频中测量的是NPN,还是PNP?赛一赛: 按小组,对三极管进行分类,并且记录,比一比哪一组最快最准确。S9011 S9013S9014S9018S80502N55512N39042N2222C1815A42C945NPNS9012S9015S85502N54012N3906A1015A92A733PNP任务三:判集电极测一测:找出三极管的集电极NPN90149012e cbbNPN 型NPN 型PNP 型e ce cb9013NPN 型8050e cb规律:两次假设,两个电路判集电极小结 三极管的基极的判断方法 三极管的类型的判断方法 三极管集电极判断方法两次都大,(反过来)两次都小两次假设,两个电路判集电极黑 B 两次小 NPN黑 B 两次大 PNP
