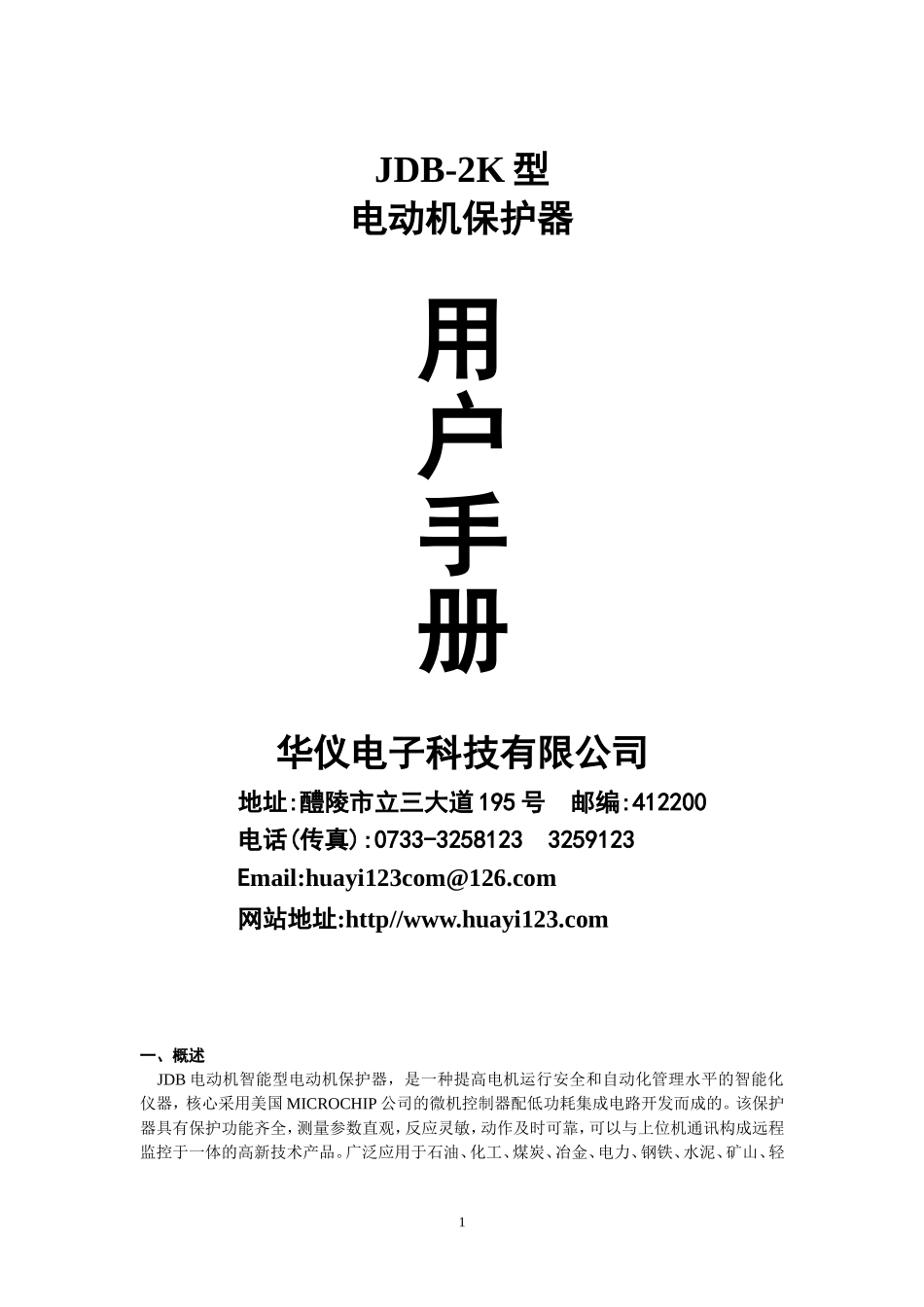

JDB-2K 型电动机保护器用户手册华仪电子科技有限公司地址:醴陵市立三大道 195 号 邮编:412200电话(传真):0733-3258123 3259123Email:huayi123com@126
com网站地址:http//www
huayi123
com一、概述 JDB 电动机智能型电动机保护器，是一种提高电机运行安全和自动化管理水平的智能化仪器，核心采用美国 MICROCHIP 公司的微机控制器配低功耗集成电路开发而成的
该保护器具有保护功能齐全，测量参数直观，反应灵敏，动作及时可靠，可以与上位机通讯构成远程监控于一体的高新技术产品
广泛应用于石油、化工、煤炭、冶金、电力、钢铁、水泥、矿山、轻1工、纺织等行业低压电动机保护及远程监控理想的产品

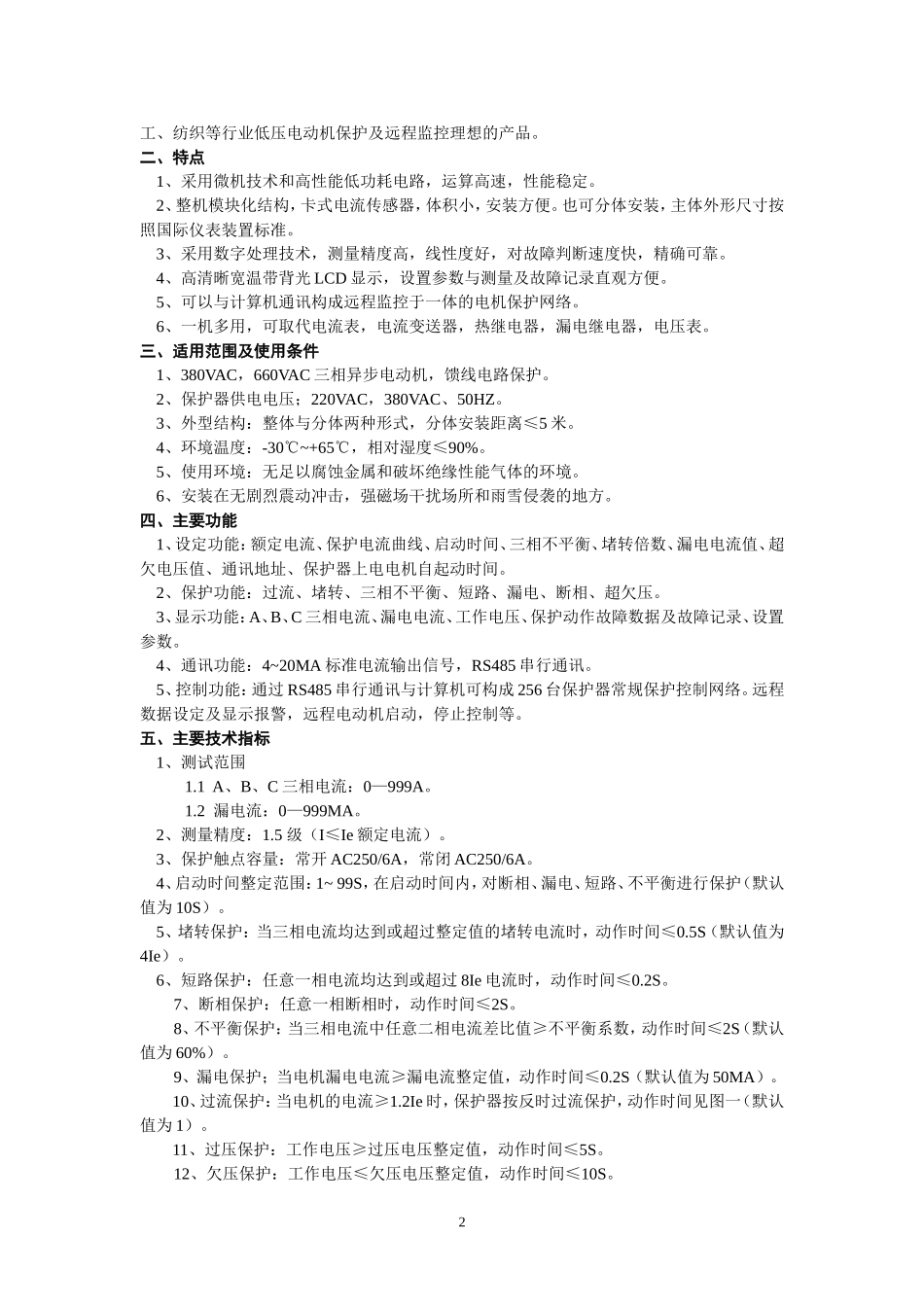

二、特点 1、采用微机技术和高性能低功耗电路，运算高速，性能稳定
2、整机模块化结构，卡式电流传感器，体积小，安装方便
也可分体安装，主体外形尺寸按照国际仪表装置标准
3、采用数字处理技术，测量精度高，线性度好，对故障判断速度快，精确可靠
4、高清晰宽温带背光 LCD 显示，设置参数与测量及故障记录直观方便
5、可以与计算机通讯构成远程监控于一体的电机保护网络
6、一机多用，可取代电流表，电流变送器，热继电器，漏电继电器，电压表
三、适用范围及使用条件 1、380VAC，660VAC 三相异步电动机，馈线电路保护
2、保护器供电电压；220VAC，380VAC、50HZ
3、外型结构：整体与分体两种形式，分体安装距离≤5 米
4、环境温度：-30℃~+65℃，相对湿度≤90%
5、使用环境：无足以腐蚀金属和破坏绝缘性能气体的环境
6、安装在无剧烈震动冲击，强磁场干扰场所和雨雪侵袭的地方
四、主要功能 1、设定功能：额定电流、保护电流曲线、启动时间、三相不平衡、堵转倍数、漏电电流值、超欠电压值、通讯地址
