三视图的绘制VIP免费

三视图的绘制三视图的绘制三视图的绘制

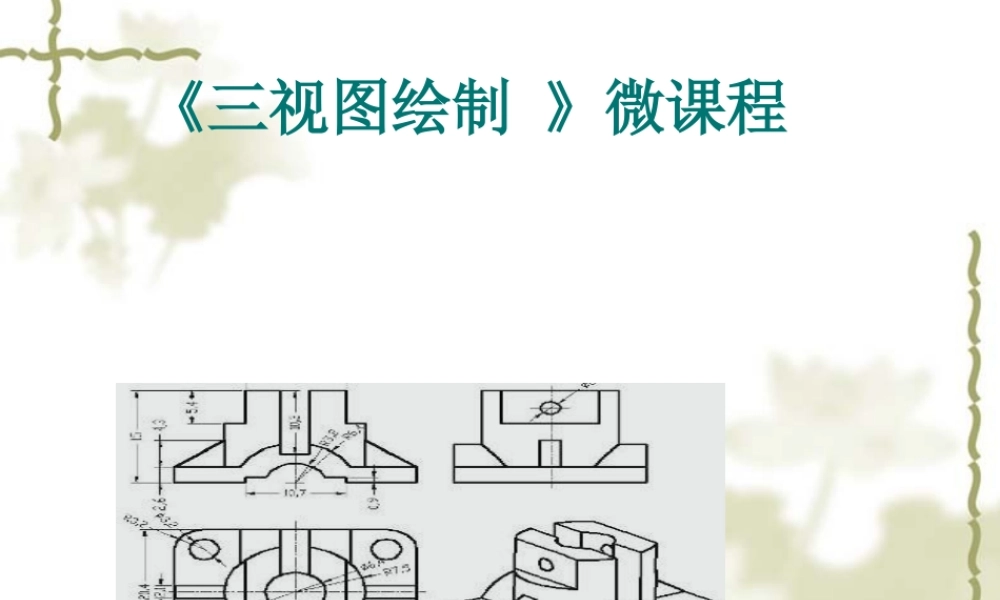

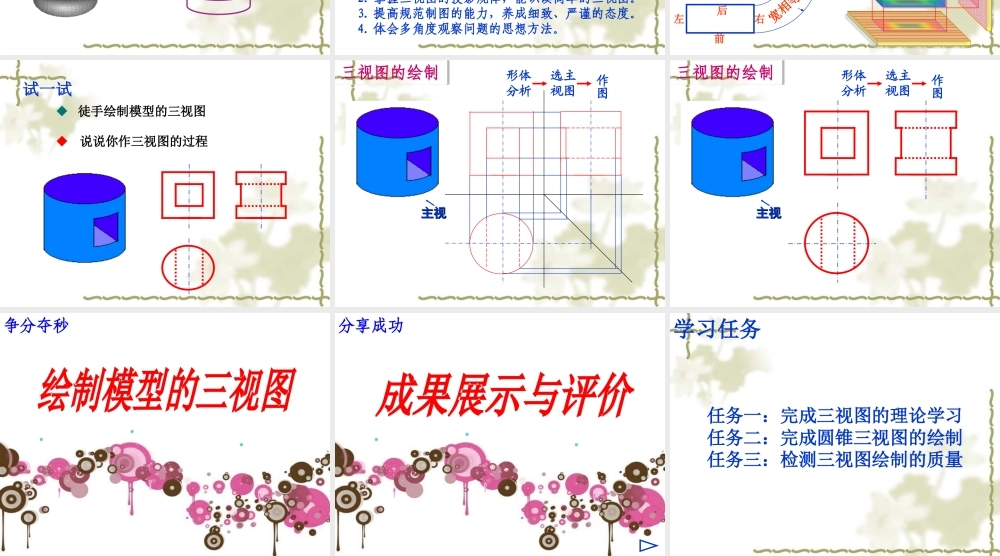

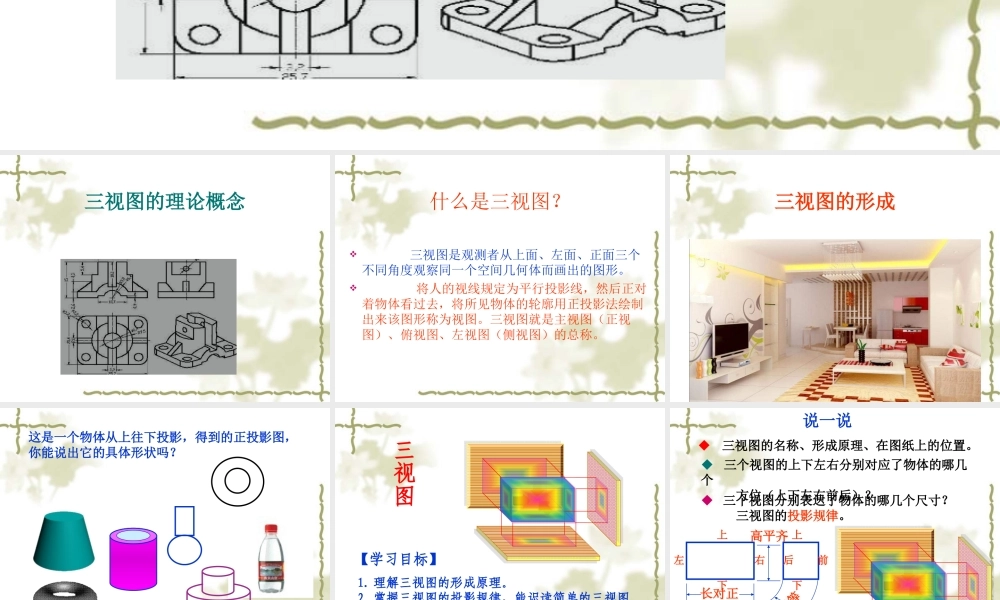

《三视图绘制 》微课程三视图的理论概念什么是三视图? 三视图是观测者从上面、左面、正面三个不同角度观察同一个空间几何体而画出的图形。 将人的视线规定为平行投影线,然后正对着物体看过去,将所见物体的轮廓用正投影法绘制出来该图形称为视图。三视图就是主视图(正视图)、俯视图、左视图(侧视图)的总称。三视图的形成这是一个物体从上往下投影,得到的正投影图,你能说出它的具体形状吗?1. 理解三视图的形成原理。2. 掌握三视图的投影规律,能识读简单的三视图。3. 提高规范制图的能力,养成细致、严谨的态度。4. 体会多角度观察问题的思想方法。三视图【学习目标】◆ 三视图的名称、形成原理、在图纸上的位置。说一说◆ 三个视图的上下左右分别对应了物体的哪几个 方位(上下左右前后)?◆ 三个视图分别表达了物体的哪几个尺寸? 三视图的投影规律。长对正高平齐宽相等上下左右上下后前后前左右试一试◆ 徒手绘制模型的三视图◆ 说说你作三视图的过程主视主视主视主视三视图的绘制作图形体分析选主视图主视主视三视图的绘制作图形体分析选主视图争分夺秒分享成功学习任务 任务一:完成三视图的理论学习任务二:完成圆锥三视图的绘制任务三:检测三视图绘制的质量

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

三视图的绘制
