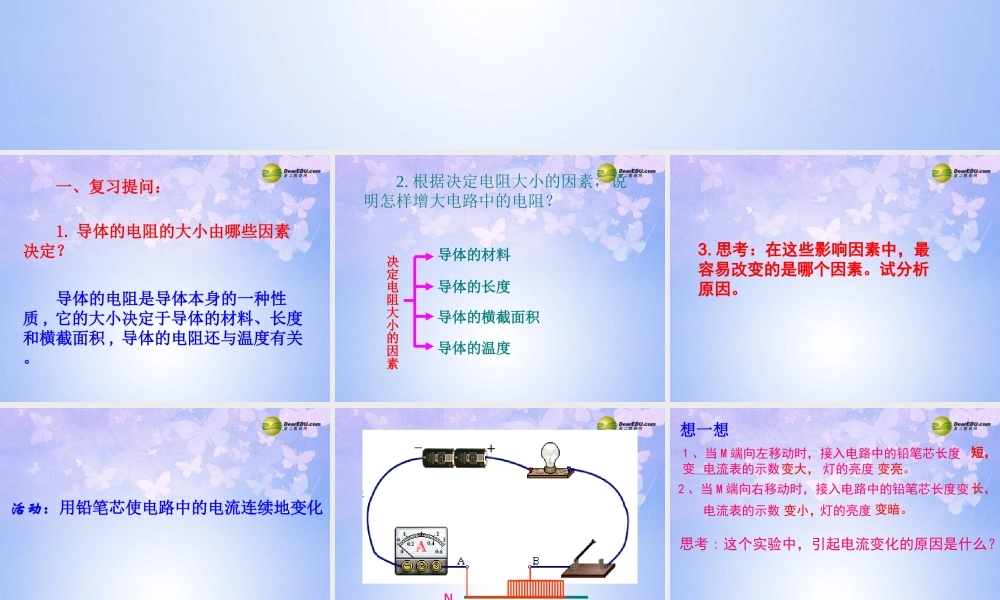

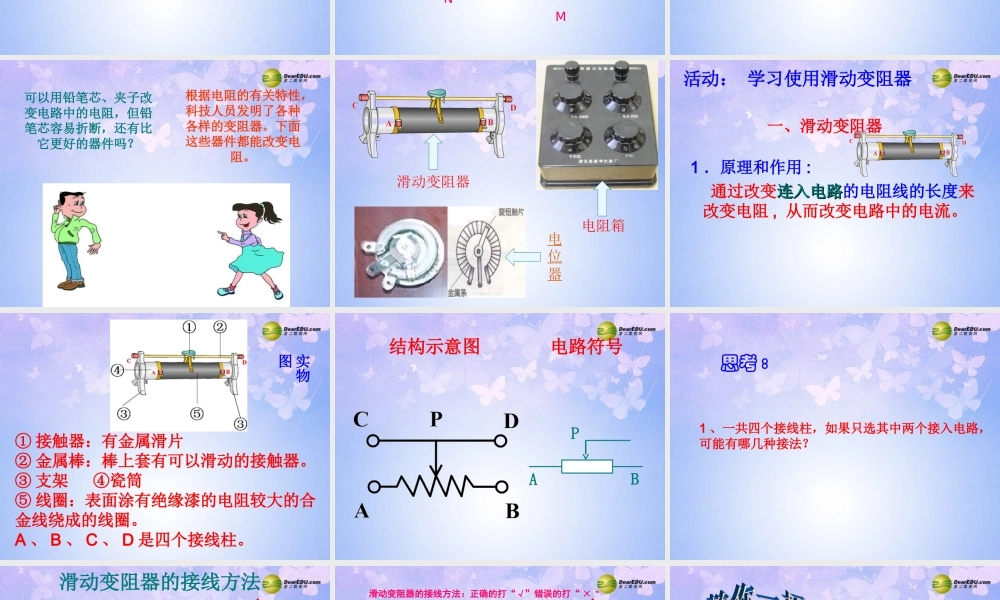

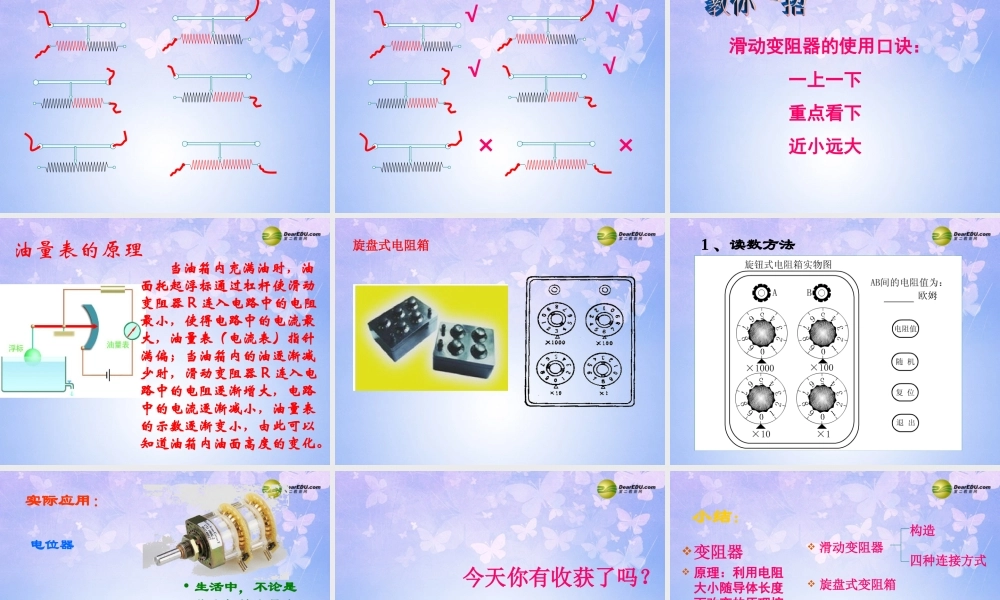

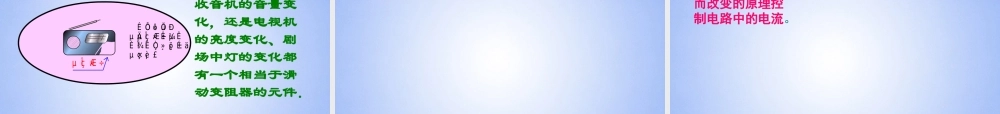

二 变 阻 器第十四章 欧姆定律1. 导体的电阻的大小由哪些因素决定？导体的电阻是导体本身的一种性质 , 它的大小决定于导体的材料、长度和横截面积 , 导体的电阻还与温度有关。一、复习提问：2. 根据决定电阻大小的因素，说明怎样增大电路中的电阻？导体的材料导体的温度导体的横截面积导体的长度决定电阻大小的因素3. 思考：在这些影响因素中，最容易改变的是哪个因素。试分析原因。活动：用铅笔芯使电路中的电流连续地变化NM想一想1 、当 M 端向左移动时，接入电路中的铅笔芯长度变 短，电流表的示数变大， 灯的亮度 变亮。2 、当 M 端向右移动时，接入电路中的铅笔芯长度变电流表的示数灯的亮度长，变小，变暗。思考 : 这个实验中，引起电流变化的原因是什么？可以用铅笔芯、夹子改变电路中的电阻，但铅笔芯容易折断，还有比它更好的器件吗？根据电阻的有关特性，科技人员发明了各种各样的变阻器。下面这些器件都能改变电阻。滑动变阻器电阻箱电位器一、滑动变阻器1 ．原理和作用 : 通过改变连入电路连入电路的电阻线的长度来改变电阻 , 从而改变电路中的电流。活动： 学习使用滑动变阻器2 ．构造① 接触器：有金属滑片 ② 金属棒：棒上套有可以滑动的接触器。③ 支架 ④瓷筒 ⑤ 线圈：表面涂有绝缘漆的电阻较大的合金线绕成的线圈。A 、 B 、 C 、 D 是四个接线柱。实物图PAB结构示意图电路符号思考 :1 、一共四个接线柱，如果只选其中两个接入电路，可能有哪几种接法？滑动变阻器的接线方法滑动变阻器的接线方法：正确的打“√”错误的打“ × ”√√√√××滑动变阻器的使用口诀： 一上一下 重点看下 近小远大 当油箱内充满油时，油面托起浮标通过杠杆使滑动变阻器 R 连入电路中的电阻最小，使得电路中的电流最大，油量表（电流表）指针满偏；当油箱内的油逐渐减少时，滑动变阻器 R 连入电路中的电阻逐渐增大，电路中的电流逐渐减小，油量表的示数逐渐变小，由此可以知道油箱内油面高度的变化。油量表的原理旋盘式电阻箱1 、读数方法 实际应用：• 生活中，不论是收音机的音量变化，还是电视机的亮度变化、剧场中灯的变化都有一个相当于滑动变阻器的元件． 电位器 Ê ÕÒ ô» úÖ Ðµ ĵ çÎ»Æ ÷Ê µ¼ ÊÉ Ï¾ ÍÊ ÇÒ »¸ ö¿ ɱ äµ ç× è¡ £µ çÎ»Æ ÷ 今天你有收获了吗？小结：变阻器 原理：利用电阻大小随导体长...
