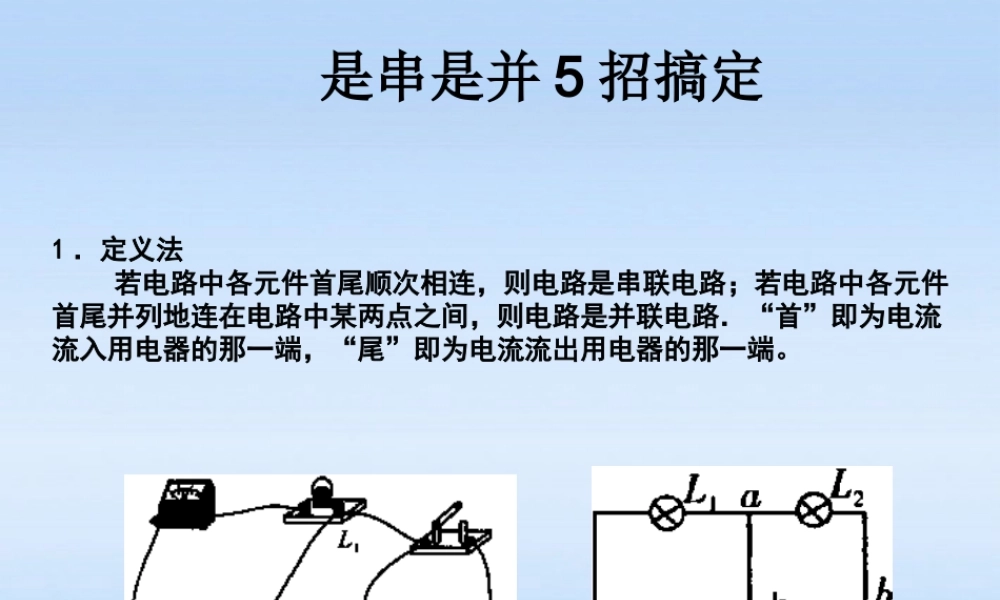

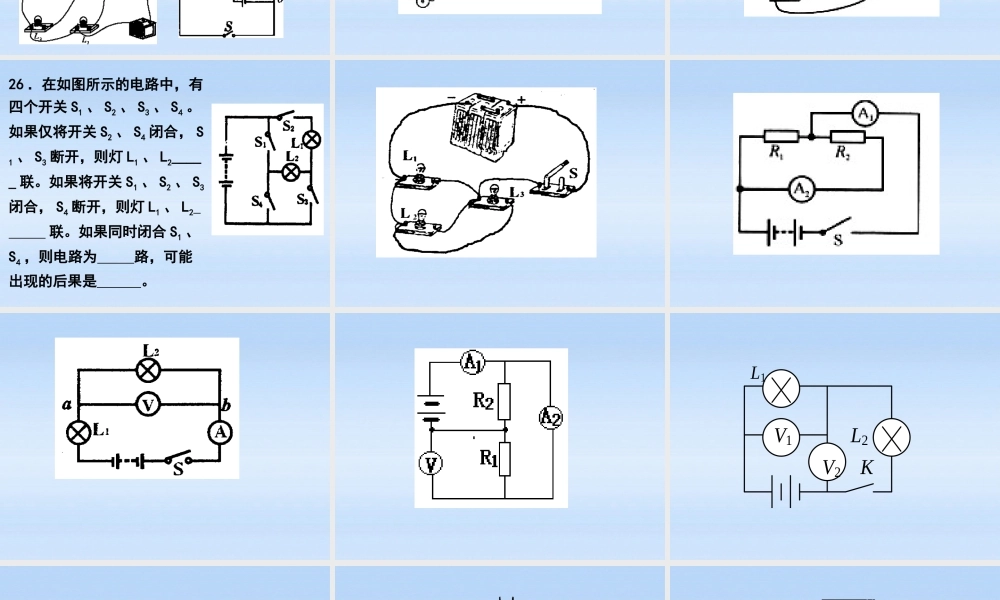

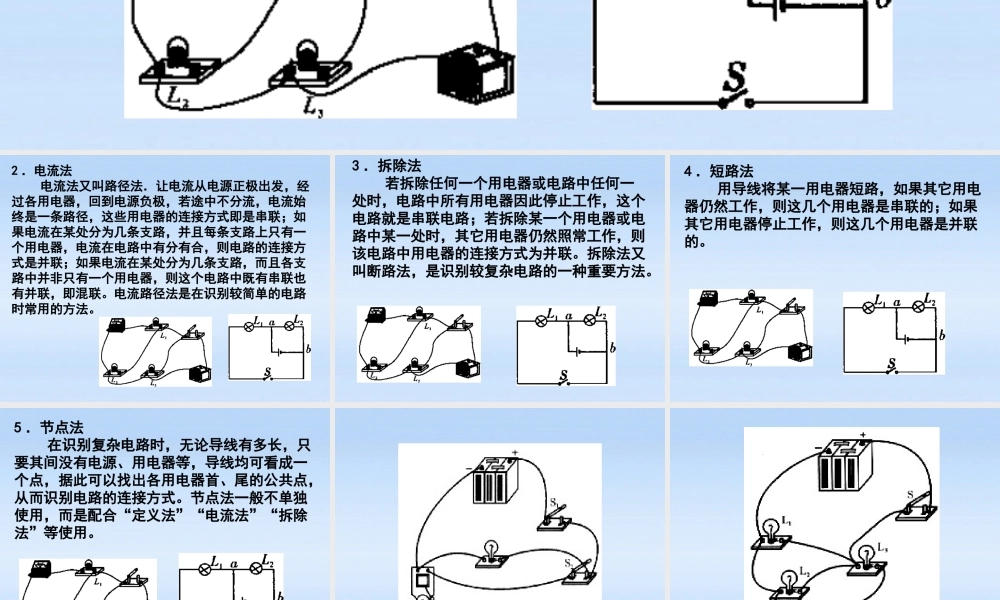

是串是并 5 招搞定1 ．定义法 若电路中各元件首尾顺次相连，则电路是串联电路；若电路中各元件首尾并列地连在电路中某两点之间，则电路是并联电路．“首”即为电流流入用电器的那一端，“尾”即为电流流出用电器的那一端。 2 ．电流法 电流法又叫路径法．让电流从电源正极出发，经过各用电器，回到电源负极，若途中不分流，电流始终是一条路径，这些用电器的连接方式即是串联；如果电流在某处分为几条支路，并且每条支路上只有一个用电器，电流在电路中有分有合，则电路的连接方式是并联；如果电流在某处分为几条支路，而且各支路中并非只有一个用电器，则这个电路中既有串联也有并联，即混联。电流路径法是在识别较简单的电路时常用的方法。3 ．拆除法 若拆除任何一个用电器或电路中任何一处时，电路中所有用电器因此停止工作，这个电路就是串联电路；若拆除某一个用电器或电路中某一处时，其它用电器仍然照常工作，则该电路中用电器的连接方式为并联。拆除法又叫断路法，是识别较复杂电路的一种重要方法。 4 ．短路法 用导线将某一用电器短路，如果其它用电器仍然工作，则这几个用电器是串联的；如果其它用电器停止工作，则这几个用电器是并联的。5 ．节点法 在识别复杂电路时，无论导线有多长，只要其间没有电源、用电器等，导线均可看成一个点，据此可以找出各用电器首、尾的公共点，从而识别电路的连接方式。节点法一般不单独使用，而是配合“定义法”“电流法”“拆除法”等使用。 26 ．在如图所示的电路中，有四个开关 S1 、 S2 、 S3 、 S4 。如果仅将开关 S2 、 S4 闭合， S1 、 S3 断开，则灯 L1 、 L2_____ 联。如果将开关 S1 、 S2 、 S3闭合， S4 断开，则灯 L1 、 L2 联。如果同时闭合 S1 、S4 ，则电路为 路，可能出现的后果是 。 L1 V1 L2 V2 K V1V2AL2SL2V1V1V2V2AL2SL26 ．小灯泡的电阻为 23 欧，允许通过的最大电 流为 0 ． 7 安，应把多少只这样的灯泡串联 起来，才能把它接到电源电压为 220 伏的 电路上。2. 如图 9 所示电路中，电源电压为 12V ，R2=20Ω 。当 S1 ， S2 合上时，电流表示数为 0.8A ，当 S1 ， S2 断开时，电流表示数为 0.2A 。求 R1 和 R2 的值。36 ．在如图所示的电路中， R1=8 欧， R2 为滑动变阻器，电源电压为 6 伏不变。求：(1)当变阻器滑片置于 N 端时，电流表的示数为多大 ?(2) 调节变阻器...
