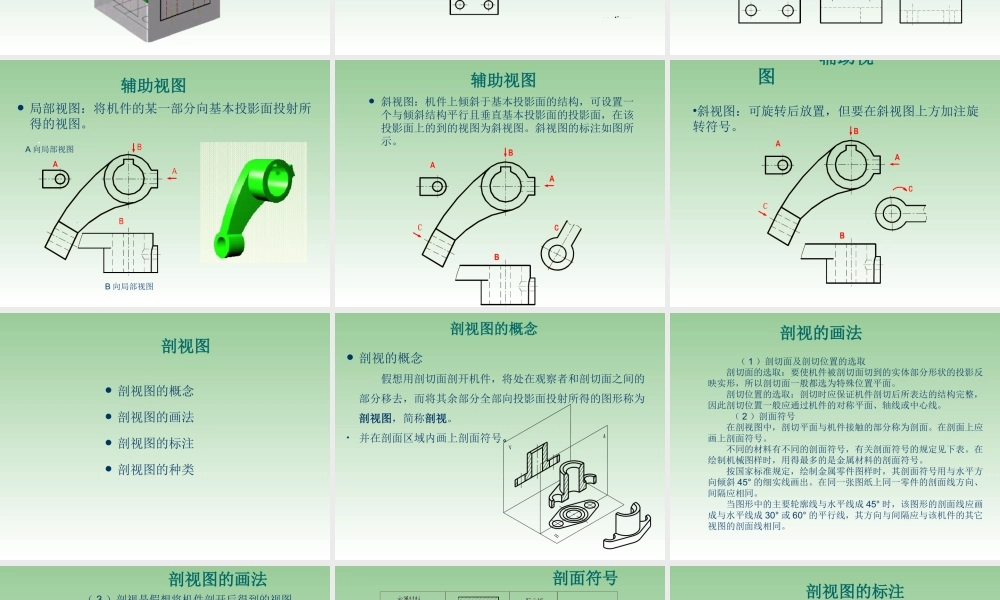

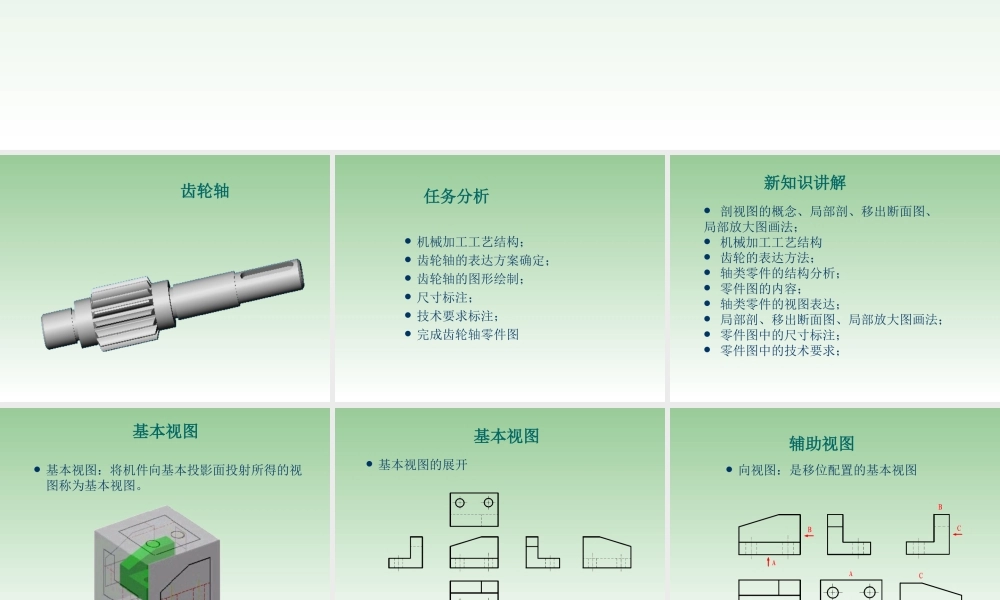

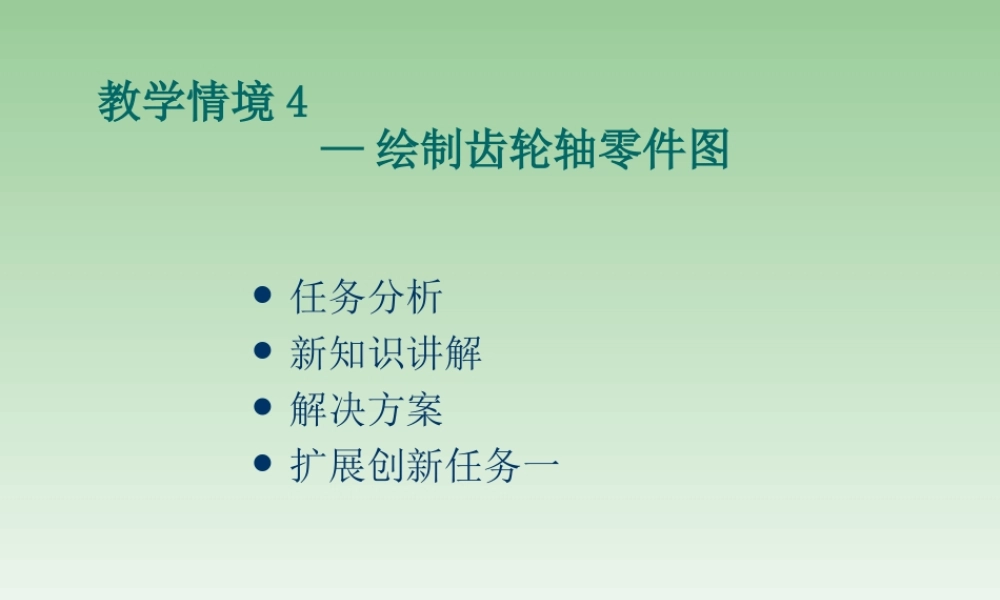

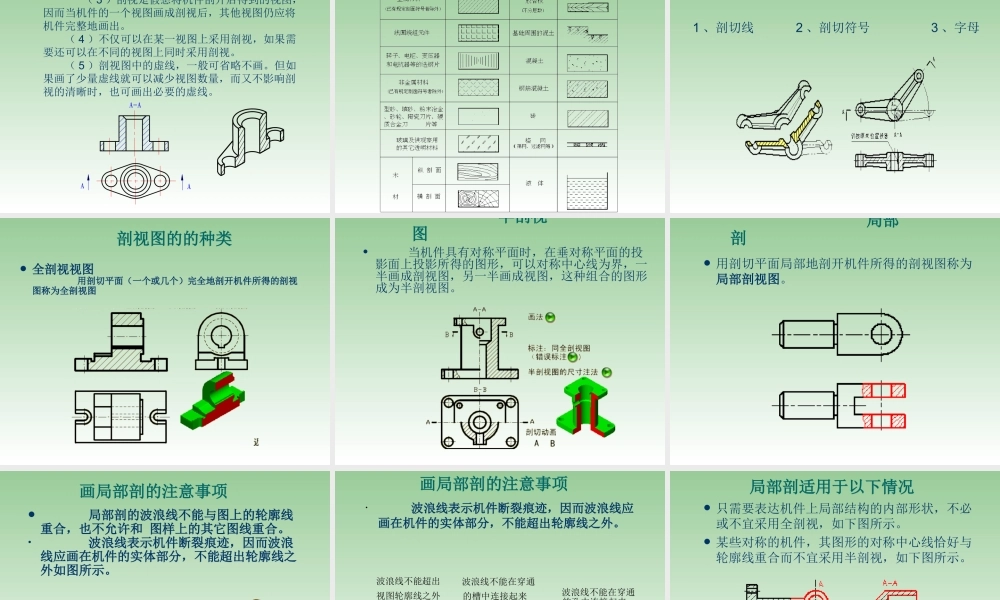

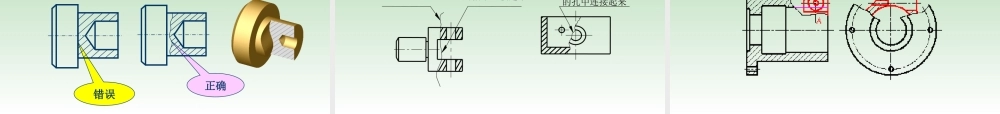

教学情境 4 — 绘制齿轮轴零件图 任务分析 新知识讲解 解决方案 扩展创新任务一 齿轮轴任务分析 机械加工工艺结构； 齿轮轴的表达方案确定； 齿轮轴的图形绘制； 尺寸标注； 技术要求标注； 完成齿轮轴零件图新知识讲解 剖视图的概念、局部剖、移出断面图、局部放大图画法； 机械加工工艺结构  齿轮的表达方法； 轴类零件的结构分析； 零件图的内容； 轴类零件的视图表达； 局部剖、移出断面图、局部放大图画法； 零件图中的尺寸标注； 零件图中的技术要求； 基本视图 基本视图：将机件向基本投影面投射所得的视图称为基本视图。 基本视图 基本视图的展开辅助视图 向视图：是移位配置的基本视图辅助视图 局部视图：将机件的某一部分向基本投影面投射所得的视图。B 向局部视图A 向局部视图 辅助视图 斜视图：机件上倾斜于基本投影面的结构，可设置一个与倾斜结构平行且垂直基本投影面的投影面，在该投影面上的到的视图为斜视图。斜视图的标注如图所示。 辅助视图•斜视图：可旋转后放置，但要在斜视图上方加注旋转符号。 剖视图 剖视图的概念 剖视图的画法 剖视图的标注 剖视图的种类剖视图的概念 剖视的概念 假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分全部向投影面投射所得的图形称为剖视图，简称剖视。•并在剖面区域内画上剖面符号。 VAH剖视的画法 （ 1 ）剖切面及剖切位置的选取 剖切面的选取：要使机件被剖切面切到的实体部分形状的投影反映实形，所以剖切面一般都选为特殊位置平面。 剖切位置的选取：剖切时应保证机件剖切后所表达的结构完整，因此剖切位置一般应通过机件的对称平面、轴线或中心线。 （ 2 ）剖面符号 在剖视图中，剖切平面与机件接触的部分称为剖面。在剖面上应画上剖面符号。 不同的材料有不同的剖面符号，有关剖面符号的规定见下表。在绘制机械图样时，用得最多的是金属材料的剖面符号。 按国家标准规定，绘制金属零件图样时，其剖面符号用与水平方向倾斜 45° 的细实线画出。在同一张图纸上同一零件的剖面线方向、间隔应相同。 当图形中的主要轮廓线与水平线成 45° 时，该图形的剖面线应画成与水平线成 30° 或 60° 的平行线，其方向与间隔应与该机件的其它视图的剖面线相同。 剖视图的画法 （ 3 ）剖视是假想将机件剖开后得到的视图，因而当机件的一个...
