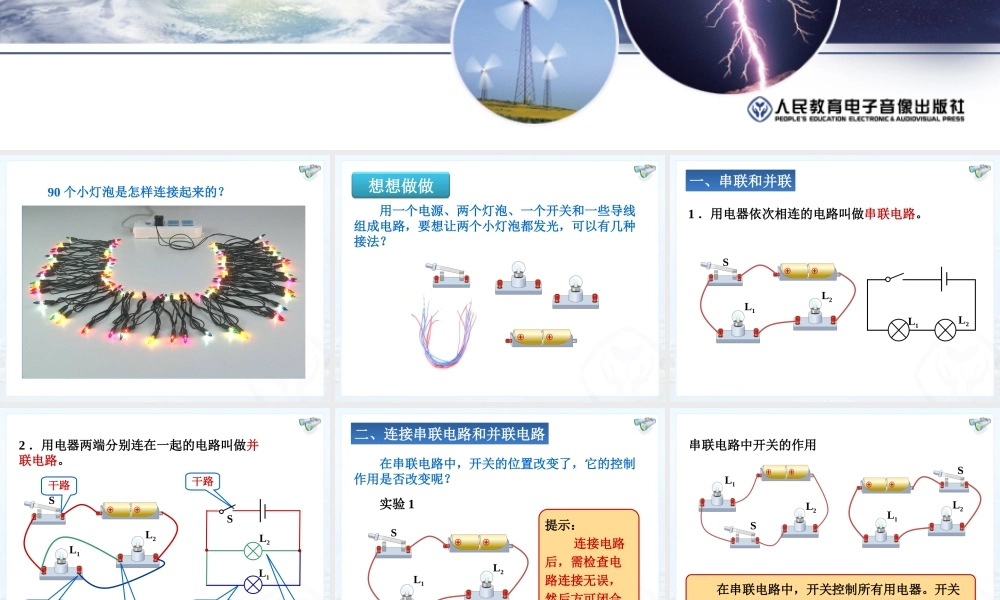

串联和并联 第十五章 第３节 90 个小灯泡是怎样连接起来的？想想做做 用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？L1SL2L2L11 ．用电器依次相连的电路叫做串联电路。一、串联和并联一、串联和并联L2L1S干路L1支路L2支路干路L1支路L2支路L1SL22 ．用电器两端分别连在一起的电路叫做并联电路。L1SL2提示： 连接电路后，需检查电路连接无误，然后方可闭合开关。二、连接串联电路和并联电路二、连接串联电路和并联电路 在串联电路中，开关的位置改变了，它的控制作用是否改变呢？ 实验 1L1SL2L1SL2 在串联电路中，开关控制所有用电器。开关位置的改变不影响它对用电器的控制作用。各个用电器相互影响。串联电路中开关的作用实验 2 在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？L2SL1 在并联电路中，干路开关控制所有用电器。L1L2请根据电路图，连接实物图。L2L1S1S2SSS1S2L1L2 在并联电路中，支路开关只能控制所在支路的用电器。1 、并联电路中，电流不止有一条路径，有干路、支路之分。2 、在并联电路中，各支路用电器之间互不影响，当某一支路断开时，其他支路与干路仍形成一个通路。3 、在并联电路中，干路开关控制所有用电器，支路开关只控制本支路上的用电器。 家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的。三、生活中的电路三、生活中的电路 用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些就是串联和并联组合而成的。 1 ．根据电路图连接实物电路。L1L2S1S2L1L2S1S2练一练连接方式电流路径工作特点开关控制1 个用电器独立工作互不影响开关控制整个电路，与位置无关多个用电器同时工作相互影响干路开关控制整个电路，支路开关控制所在支路串联电路和并联电路L2L1L2L1s课堂小结
