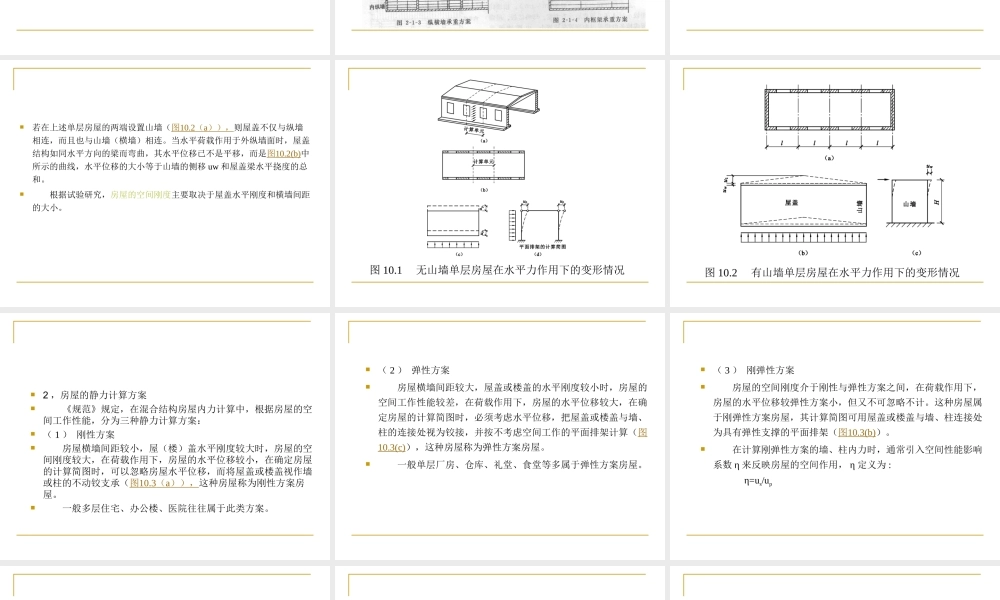

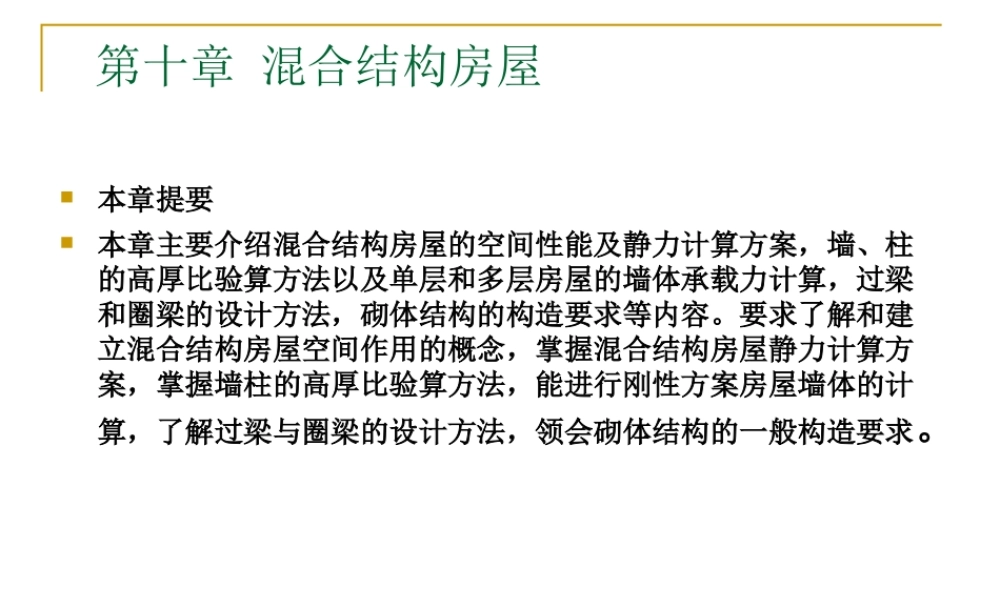

第十章 混合结构房屋 本章提要 本章主要介绍混合结构房屋的空间性能及静力计算方案，墙、柱的高厚比验算方法以及单层和多层房屋的墙体承载力计算，过梁和圈梁的设计方法，砌体结构的构造要求等内容。要求了解和建立混合结构房屋空间作用的概念，掌握混合结构房屋静力计算方案，掌握墙柱的高厚比验算方法，能进行刚性方案房屋墙体的计算，了解过梁与圈梁的设计方法，领会砌体结构的一般构造要求。 第一节 房屋的结构布置和静力计算方案混合结构是一种很古老的结构型式，它是由两种以上的材料组成的，墙体为砌体材料（砖），楼面和屋面用其它材料（钢筋混凝土或钢），组成。混合结构以构造为重要手段，而结构计算作为辅助设计，这样组成了整个混合结构的设计内容。 一、房屋的结构布置方案 结构布置是否合理，直接影响到房屋结构的强度、刚度、稳定、造价以及施工的难易程度，所以，它是结构设计的重要一环，而这一环往往由建筑设计来确定。1 ，横墙布置方案——房间的开间不大，一般是 3-4M ，横墙较多，以横墙承重，梁板的荷载传于横墙上。由横墙承重的结构，立面墙面相对较少，有利于立面的处理，但由于很墙多，可内部空间受限制； 2 ，纵墙布置方案——对于要求内部有大空间的混合结构房屋，可以采用纵墙承重，立面开窗受到限制，但内部空间相对较大； 3 ，纵横墙布置方案——结合以上两种方案，设置纵横墙共同承重，空间有变化，抗震性能好，它是现在的主要布置方式，最好是能选择几道没开洞口的墙体作为主要的承墙；这些墙体的布置原则有： 1 ）墙体的布置要做到双轴对称， 2 ）墙体的间距不要太大，且尽可能的布置于房屋两端， 3 ）确保楼板的刚度，以利于带动墙体整体工作， 4 ）墙体应双向布置，并尽可能的将其连成 L ，工， T 形。 4 ，内框架布置方案——外墙利用墙体承重，内部设置柱子，形成内部框架，这种方案可获得内部大空间，且节省了造价。 二、房屋的静力计算方案1 ，在进行墙体的内力计算时，首先要确定计算简图。 如图10.1(a)所示的无山墙和横墙的单层房屋，其屋盖支承在外纵墙上。如果从两个窗口中间截取一个单元，则这个单元的受力状态与整个房屋的受力状态是一样的。可以用这个单元的受力状态来代表整个房屋的受力状态，这个单元称为计算单元，见图10.1(a)、(b)。沿房屋纵向各个单元之间不存在相互制约的空间作用，这种房屋的计算简图为一单跨平面排架（图10.1...
