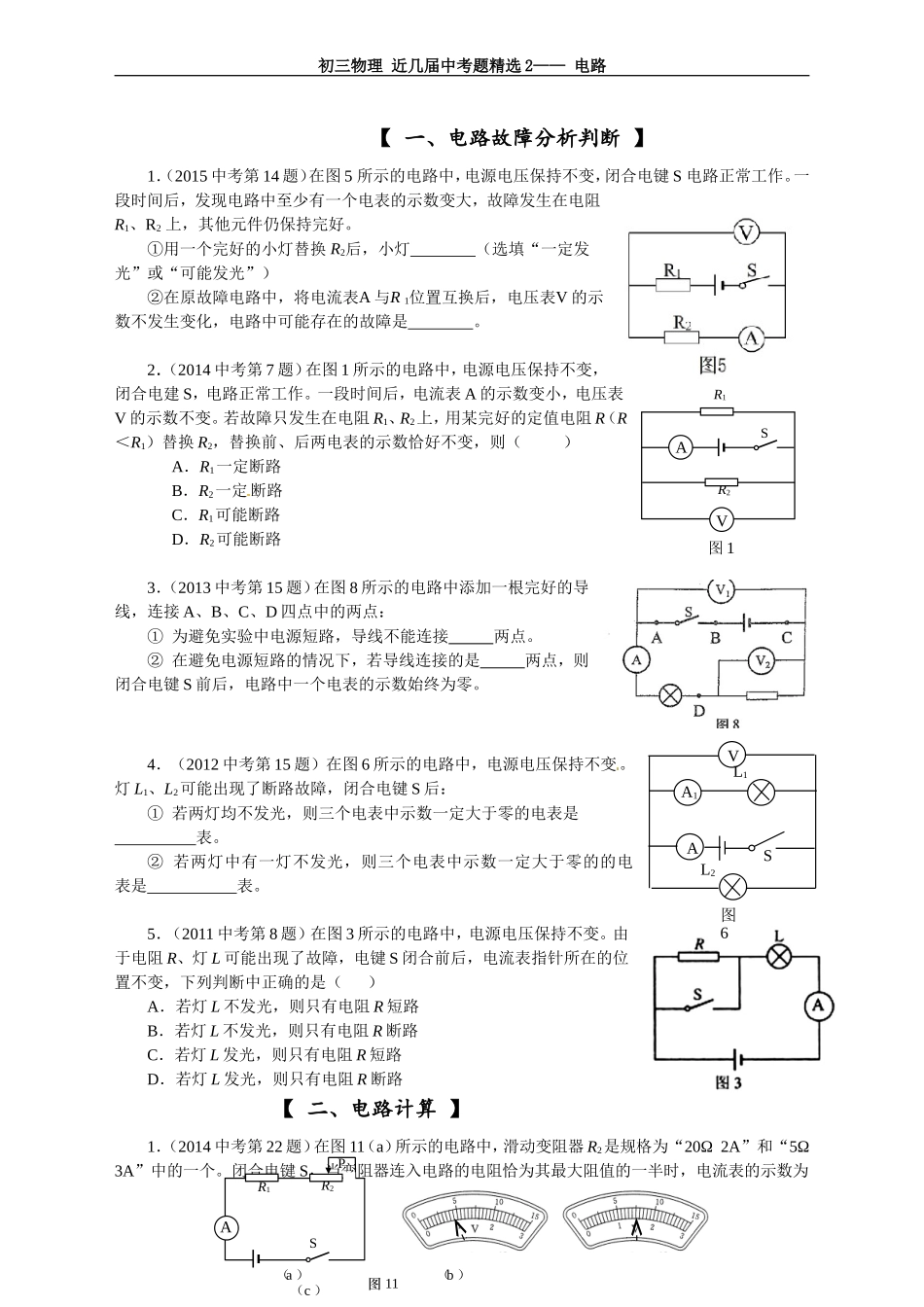

初三物理近几届中考题精选2——电路【一、电路故障分析判断】1．（2015中考第14题）在图5所示的电路中，电源电压保持不变，闭合电键S电路正常工作。一段时间后，发现电路中至少有一个电表的示数变大，故障发生在电阻R1、R2上，其他元件仍保持完好。①用一个完好的小灯替换R2后，小灯（选填“一定发光”或“可能发光”）②在原故障电路中，将电流表A与R1位置互换后，电压表V的示数不发生变化，电路中可能存在的故障是。2．（2014中考第7题）在图1所示的电路中，电源电压保持不变，闭合电建S，电路正常工作。一段时间后，电流表A的示数变小，电压表V的示数不变。若故障只发生在电阻R1、R2上，用某完好的定值电阻R（R＜R1）替换R2，替换前、后两电表的示数恰好不变，则（）A．R1一定断路B．R2一定断路C．R1可能断路D．R2可能断路3．（2013中考第15题）在图8所示的电路中添加一根完好的导线，连接A、B、C、D四点中的两点：①为避免实验中电源短路，导线不能连接两点。②在避免电源短路的情况下，若导线连接的是两点，则闭合电键S前后，电路中一个电表的示数始终为零。4．（2012中考第15题）在图6所示的电路中，电源电压保持不变。灯L1、L2可能出现了断路故障，闭合电键S后：①若两灯均不发光，则三个电表中示数一定大于零的电表是表。②若两灯中有一灯不发光，则三个电表中示数一定大于零的的电表是表。5．（2011中考第8题）在图3所示的电路中，电源电压保持不变。由于电阻R、灯L可能出现了故障，电键S闭合前后，电流表指针所在的位置不变，下列判断中正确的是（）A．若灯L不发光，则只有电阻R短路B．若灯L不发光，则只有电阻R断路C．若灯L发光，则只有电阻R短路D．若灯L发光，则只有电阻R断路【二、电路计算】1．（2014中考第22题）在图11（a）所示的电路中，滑动变阻器R2是规格为“20Ω2A”和“5Ω3A”中的一个。闭合电键S，当变阻器连入电路的电阻恰为其最大阻值的一半时，电流表的示数为1ASR2VR1图1SAR1PR2（a）（b）（c）图11VA1AS图6L2L1初三物理近几届中考题精选2——电路0.3安，此时：①若电阻R1的阻值为20欧，求R1两端的电压U1。②若在电路中正确连入两个电压表，示数分别如图11（b）、（c）所示。请通过计算判断所用变阻器R2的规格，并求出电阻R1消耗的电功率P1。2．（2013中考第22题）在图12所示的电路中，电源电压为18伏保持不变，电阻的阻值为10欧。闭合电键，电流表的示数如图13（）所示。①求电阻两端的电压。②求此时滑动变阻器连入电路的阻值。③现有标有“”、“”字样的滑动变阻器可供选择，有一个表盘如图13（）所示的电压表可接入电路。当选用标有字样的变阻器替换，并把电压表接入两点间时（选填“”、“”、“或”），在移动变阻器滑片的过程中电压表示数的变化量最大。求电压表示数的最大变化量。3．（2012中考第22题）在图10所示的电路中，电源电压为2初三物理近几届中考题精选2——电路12伏且保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω2A”字样。闭合电键S后，电流表A的示数为0.3安。①求电阻R1两端的电压U1。②求此时变阻器R2两端的电压U2及消耗的电功率P2。③现有阻值分别为R、2R的定值电阻，最大阻值分别为4R、10R的滑动变阻器，请选择定值电阻、变阻器各一个分别替换R1、R2，要求：在移动变阻器滑片P的过程中，电流表示数的变化量最大。选择：阻值为的定值电阻、最大阻值为的滑动变阻器。求出：电流表示数的最大变化量。4．（2015中考第22题）在图12所示的电路中，电源电压保持不变。电阻R1的阻值为20欧，现将两个电流表A1、A2分别串接在电路中，向左移动滑动变阻器R2的滑片P，每次移动滑片P，均使变阻器R2连入电路的电阻减少相同的阻值，两个电流表的示数如下表所示：①求电源电压U。②若变阻器R2连入电路中的阻值为50欧时，求干路的电流I。③请通过计算说明电流表A2串接在电路中的位置。【三、伏安法测电阻、电功率】1．（2014中考第26题）小陆同学做“用电流表、电压表测电阻”实验，现只有电源（电压大于33初三物理近几届中考题精选2——电路伏且保持不变）、待测电阻Rx、电压表（0~15伏量程档损坏）、阻值为10欧的定值电阻R1、阻值为...
