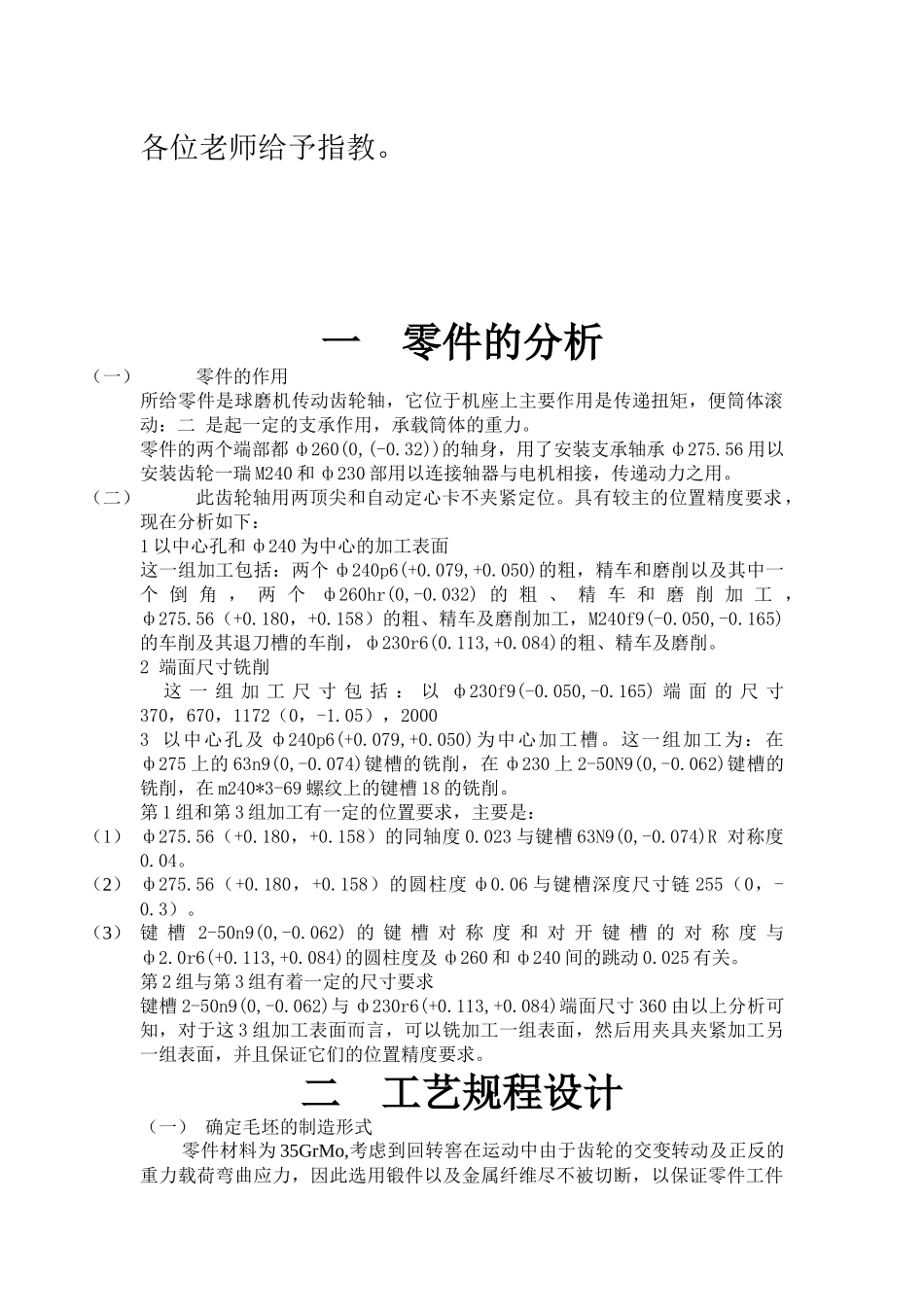

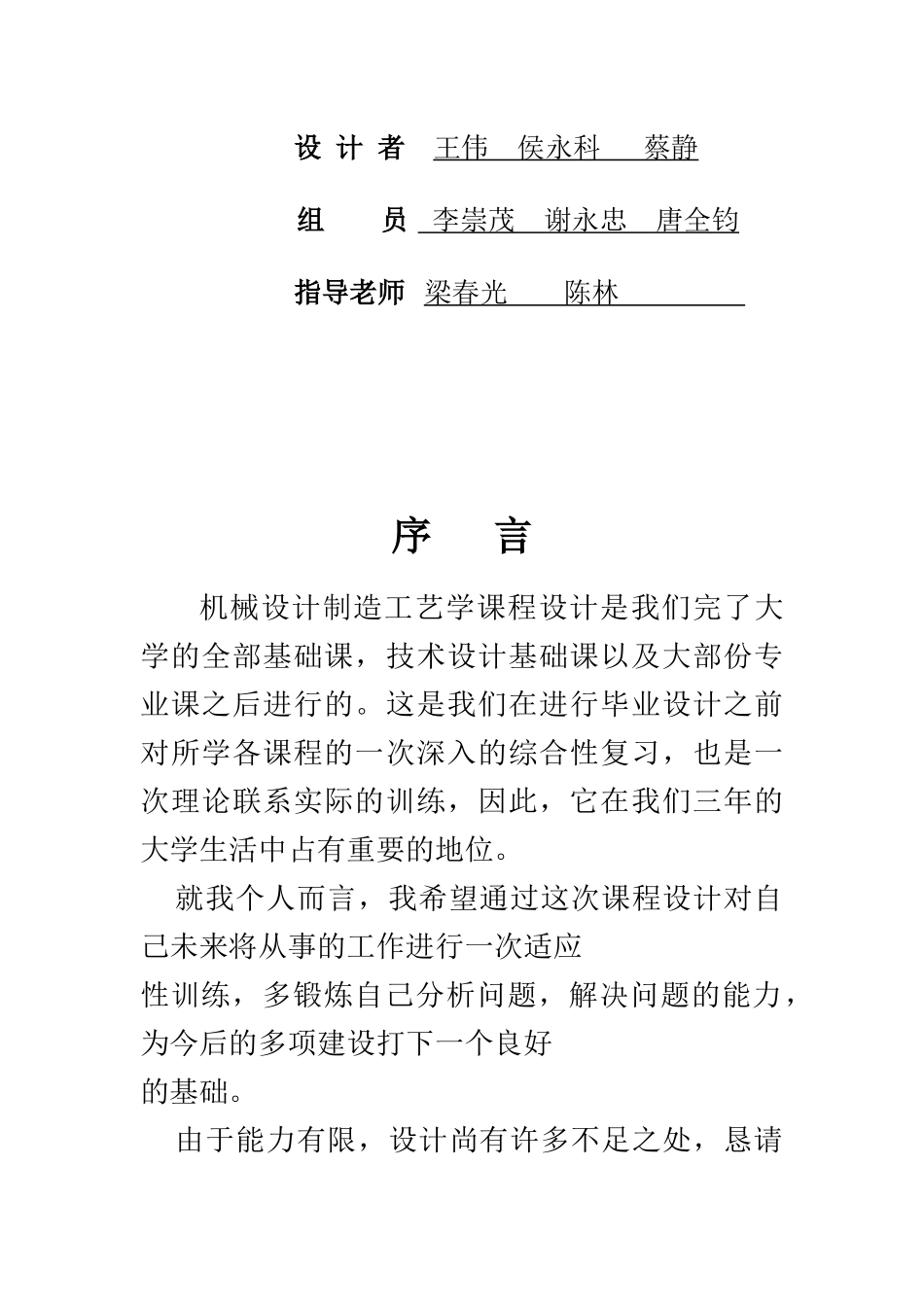

机械加工工艺设计说明书题 目：设计“齿轮轴”零件的机械加工工艺规程毛坯图。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1 张零件图。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1 张工艺卡。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1 份说明书。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。 1 份 系 别 机电工程系 专 业 机械设计制造及自动化 设 计 者 王伟 侯永科 蔡静 组 员 李崇茂 谢永忠 唐全钧指导老师 梁春光 陈林 序 言机械设计制造工艺学课程设计是我们完了大学的全部基础课，技术设计基础课以及大部份专业课之后进行的。这是我们在进行毕业设计之前对所学各课程的一次深入的综合性复习，也是一次理论联系实际的训练，因此，它在我们三年的大学生活中占有重要的地位。 就我个人而言，我希望通过这次课程设计对自己未来将从事的工作进行一次适应性训练，多锻炼自己分析问题，解决问题的能力，为今后的多项建设打下一个良好的基础。 由于能力有限，设计尚有许多不足之处，恳请各位老师给予指教。一 零件的分析（一）零件的作用所给零件是球磨机传动齿轮轴，它位于机座上主要作用是传递扭矩，便筒体滚动：二 是起一定的支承作用，承载筒体的重力。零件的两个端部都 ф260(0,(-0.32))的轴身，用了安装支承轴承 ф275.56 用以安装齿轮一瑞 M240 和 ф230 部用以连接轴器与电机相接，传递动力之用。（二）此齿轮轴用两顶尖和自动定心卡不夹紧定位。具有较主的位置精度要求，现在分析如下：1 以中心孔和 ф240 为中心的加工表面这一组加工包括：两个 ф240p6(+0.079,+0.050)的粗，精车和磨削以及其中一个 倒 角 ， 两 个ф260hr(0,-0.032) 的 粗 、 精 车 和 磨 削 加 工 ，ф275.56（+0.180，+0.158）的粗、精车及磨削加工，M240f9(-0.050,-0.165)的车削及其退刀槽的车削，ф230r6(0.113,+0.084)的粗、精车及磨削。2 端面尺寸铣削 这 一 组 加 工 尺 寸 包 括 ： 以 ф230f9(-0.050,-0.165) 端 面 的 尺 寸370，670，1172（0，-1.05），20003 以中心孔及 ф240p6(+0.079,+0.050)为中心加工槽。这一组加工为：在ф275 上的 63n9(0,-0.074)键槽的铣削，在 ф230...
