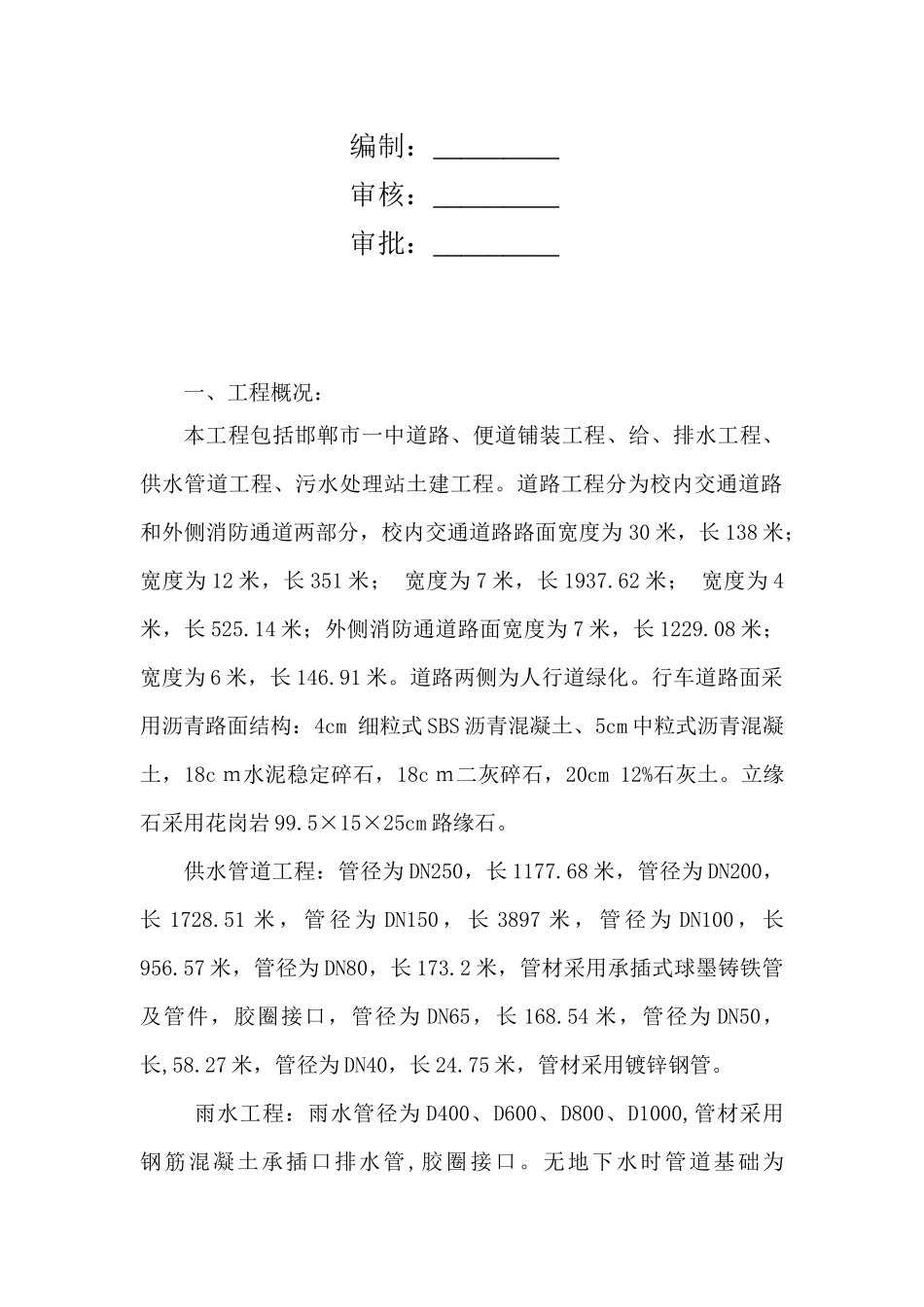

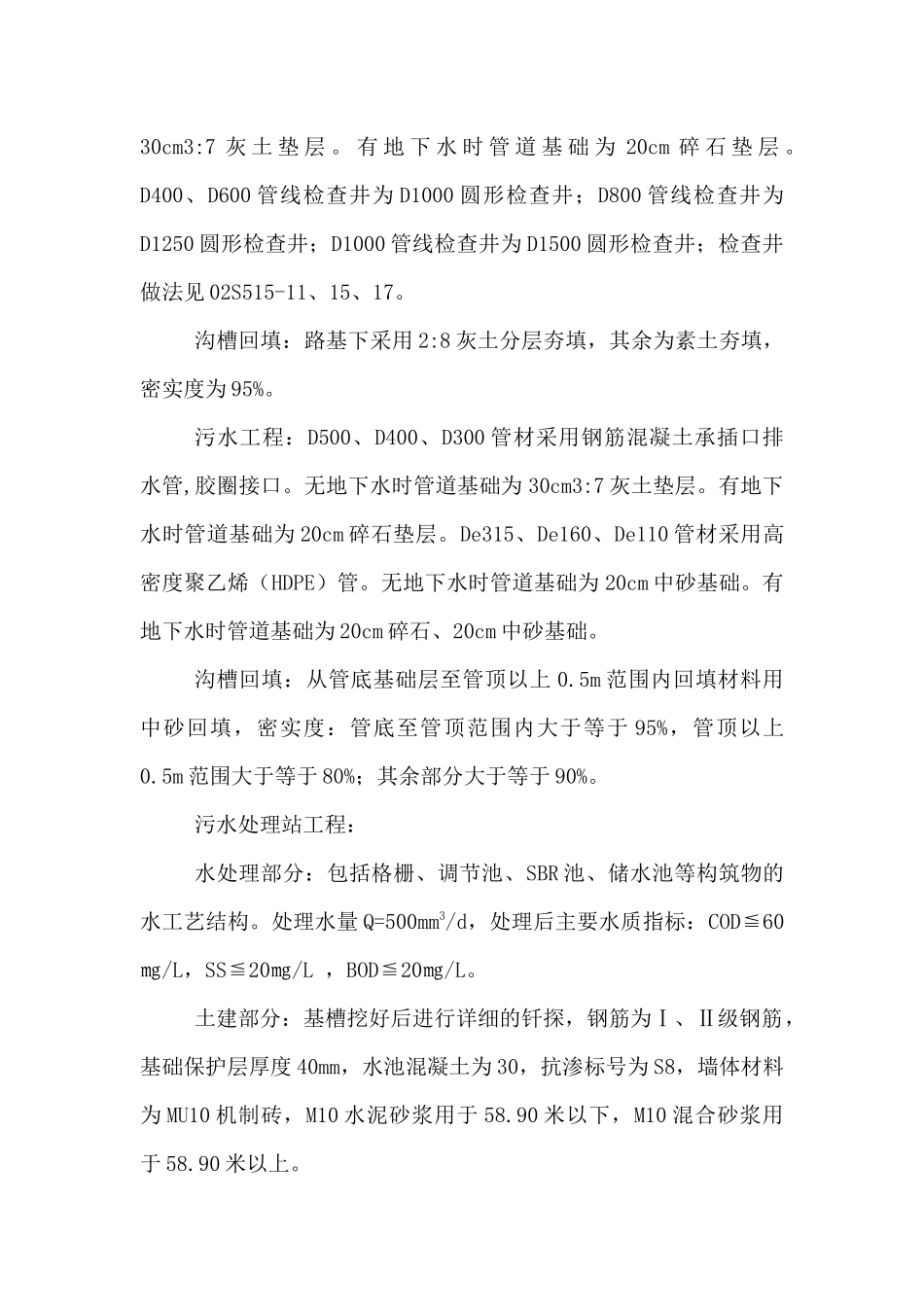

邯郸市第一中学新校区室外道路和管道工程安全施工组织设计编制：_________审核：_________审批：_________一、工程概况：本工程包括邯郸市一中道路、便道铺装工程、给、排水工程、供水管道工程、污水处理站土建工程。道路工程分为校内交通道路和外侧消防通道两部分，校内交通道路路面宽度为 30 米，长 138 米；宽度为 12 米，长 351 米； 宽度为 7 米，长 1937.62 米； 宽度为 4米，长 525.14 米；外侧消防通道路面宽度为 7 米，长 1229.08 米；宽度为 6 米，长 146.91 米。道路两侧为人行道绿化。行车道路面采用沥青路面结构：4cm 细粒式 SBS 沥青混凝土、5cm 中粒式沥青混凝土，18c ｍ水泥稳定碎石，18c ｍ二灰碎石，20cm 12%石灰土。立缘石采用花岗岩 99.5×15×25cm 路缘石。供水管道工程：管径为 DN250，长 1177.68 米，管径为 DN200，长 1728.51 米 ， 管 径 为 DN150 ， 长 3897 米 ， 管 径 为 DN100 ， 长956.57 米，管径为 DN80，长 173.2 米，管材采用承插式球墨铸铁管及管件，胶圈接口，管径为 DN65，长 168.54 米，管径为 DN50，长,58.27 米，管径为 DN40，长 24.75 米，管材采用镀锌钢管。雨水工程：雨水管径为 D400、D600、D800、D1000,管材采用钢筋混凝土承插口排水管,胶圈接口。无地下水时管道基础为30cm3:7 灰 土 垫 层 。 有 地 下 水 时 管 道 基 础 为 20cm 碎 石 垫 层 。D400、D600 管线检查井为 D1000 圆形检查井；D800 管线检查井为D1250 圆形检查井；D1000 管线检查井为 D1500 圆形检查井；检查井做法见 02S515-11、15、17。沟槽回填：路基下采用 2:8 灰土分层夯填，其余为素土夯填，密实度为 95%。污水工程：D500、D400、D300 管材采用钢筋混凝土承插口排水管,胶圈接口。无地下水时管道基础为 30cm3:7 灰土垫层。有地下水时管道基础为 20cm 碎石垫层。De315、De160、De110 管材采用高密度聚乙烯（HDPE）管。无地下水时管道基础为 20cm 中砂基础。有地下水时管道基础为 20cm 碎石、20cm 中砂基础。沟槽回填：从管底基础层至管顶以上 0.5m 范围内回填材料用中砂回填，密实度：管底至管顶范围内大于等于 95%，管顶以上0.5m 范围大于等于 80%；其余部分大于等于 90%。污水处理站工程：水处理部分：包括格栅、调节池、SBR 池、储水池等构筑物的水工艺结构。处理水量 Q=500mm3/d，处理后主要水质...
