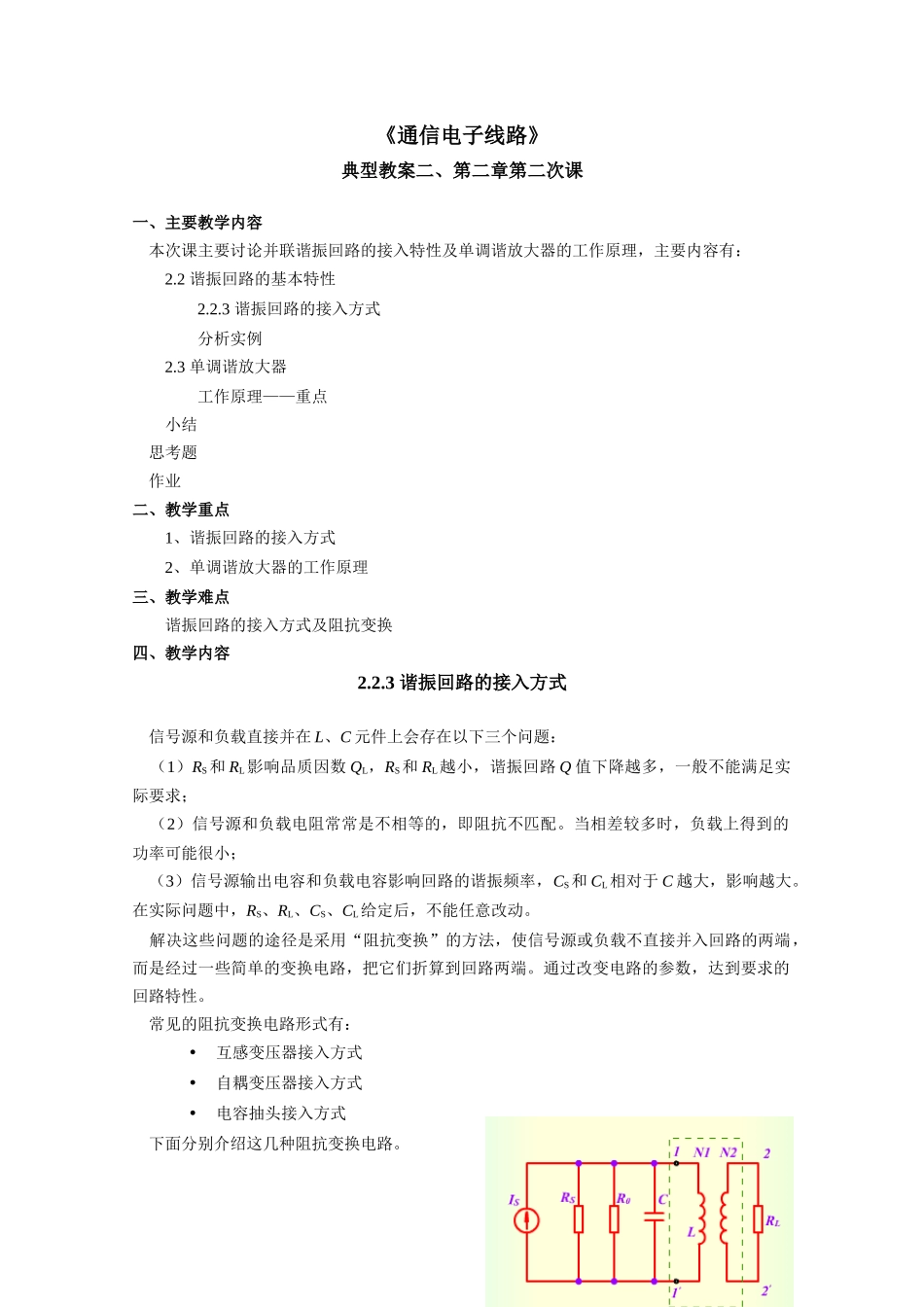

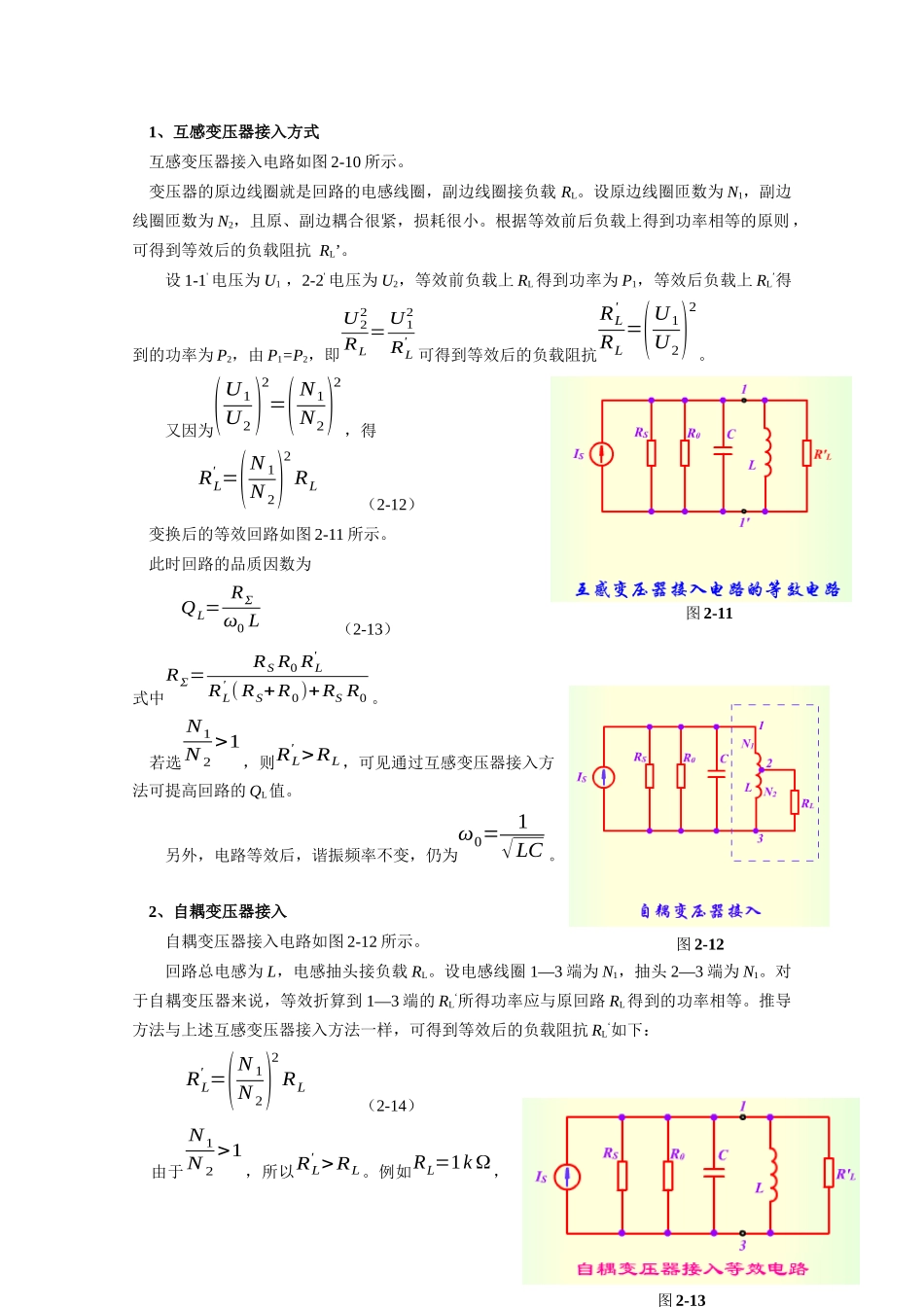

《通信电子线路》典型教案二、第二章第二次课一、主要教学内容 本次课主要讨论并联谐振回路的接入特性及单调谐放大器的工作原理，主要内容有：2.2 谐振回路的基本特性2.2.3 谐振回路的接入方式分析实例2.3 单调谐放大器工作原理——重点小结 思考题 作业二、教学重点1、谐振回路的接入方式2、单调谐放大器的工作原理三、教学难点谐振回路的接入方式及阻抗变换四、教学内容2.2.3 谐振回路的接入方式 信号源和负载直接并在 L、C 元件上会存在以下三个问题： （1）RS和 RL影响品质因数 QL，RS和 RL越小，谐振回路 Q 值下降越多，一般不能满足实际要求； （2）信号源和负载电阻常常是不相等的，即阻抗不匹配。当相差较多时，负载上得到的功率可能很小； （3）信号源输出电容和负载电容影响回路的谐振频率，CS和 CL相对于 C 越大，影响越大。在实际问题中，RS、RL、CS、CL给定后，不能任意改动。 解决这些问题的途径是采用“阻抗变换”的方法，使信号源或负载不直接并入回路的两端，而是经过一些简单的变换电路，把它们折算到回路两端。通过改变电路的参数，达到要求的回路特性。 常见的阻抗变换电路形式有：•互感变压器接入方式•自耦变压器接入方式•电容抽头接入方式 下面分别介绍这几种阻抗变换电路。图 2-11图 2-12图 2-13 1、互感变压器接入方式 互感变压器接入电路如图 2-10 所示。 变压器的原边线圈就是回路的电感线圈，副边线圈接负载 RL。设原边线圈匝数为 N1，副边线圈匝数为 N2，且原、副边耦合很紧，损耗很小。根据等效前后负载上得到功率相等的原则 ，可得到等效后的负载阻抗 RL’。设 1-1' 电压为 U1 ，2-2' 电压为 U2，等效前负载上 RL得到功率为 P1，等效后负载上 RL’得到的功率为 P2，由 P1=P2，即U 22RL= U 12RL'可得到等效后的负载阻抗RL'RL=(U1U2)2。又因为(U1U2)2=(N1N2)2，得 RL' =(N 1N 2)2RL （2-12） 变换后的等效回路如图 2-11 所示。 此时回路的品质因数为 QL= RΣω0 L （2-13） 式中RΣ=RS R0 RL'RL' ( RS+R0)+RS R0 。 若选N1N 2>1，则RL' >RL，可见通过互感变压器接入方法可提高回路的 QL值。另外，电路等效后，谐振频率不变，仍为ω0=1√ LC 。 2、自耦变压器接入自耦变压器接入电路如图 2-12 所示。回路总电感为 L，电感抽头接负载 RL。设电感线圈 1—3 端为 N1，抽头 2—3 端为 N1。对于自耦变压器来说，等效折算到 1...
