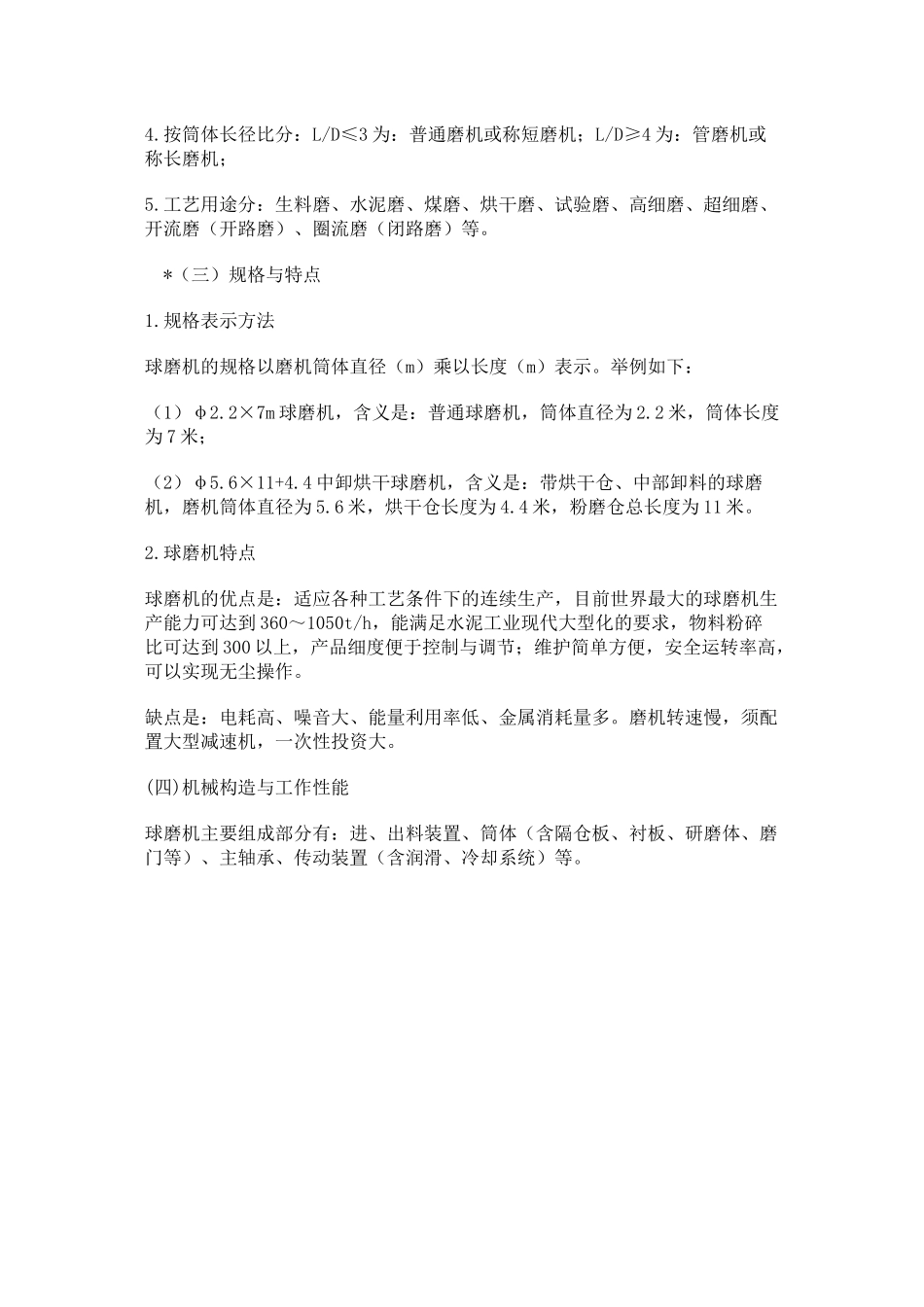

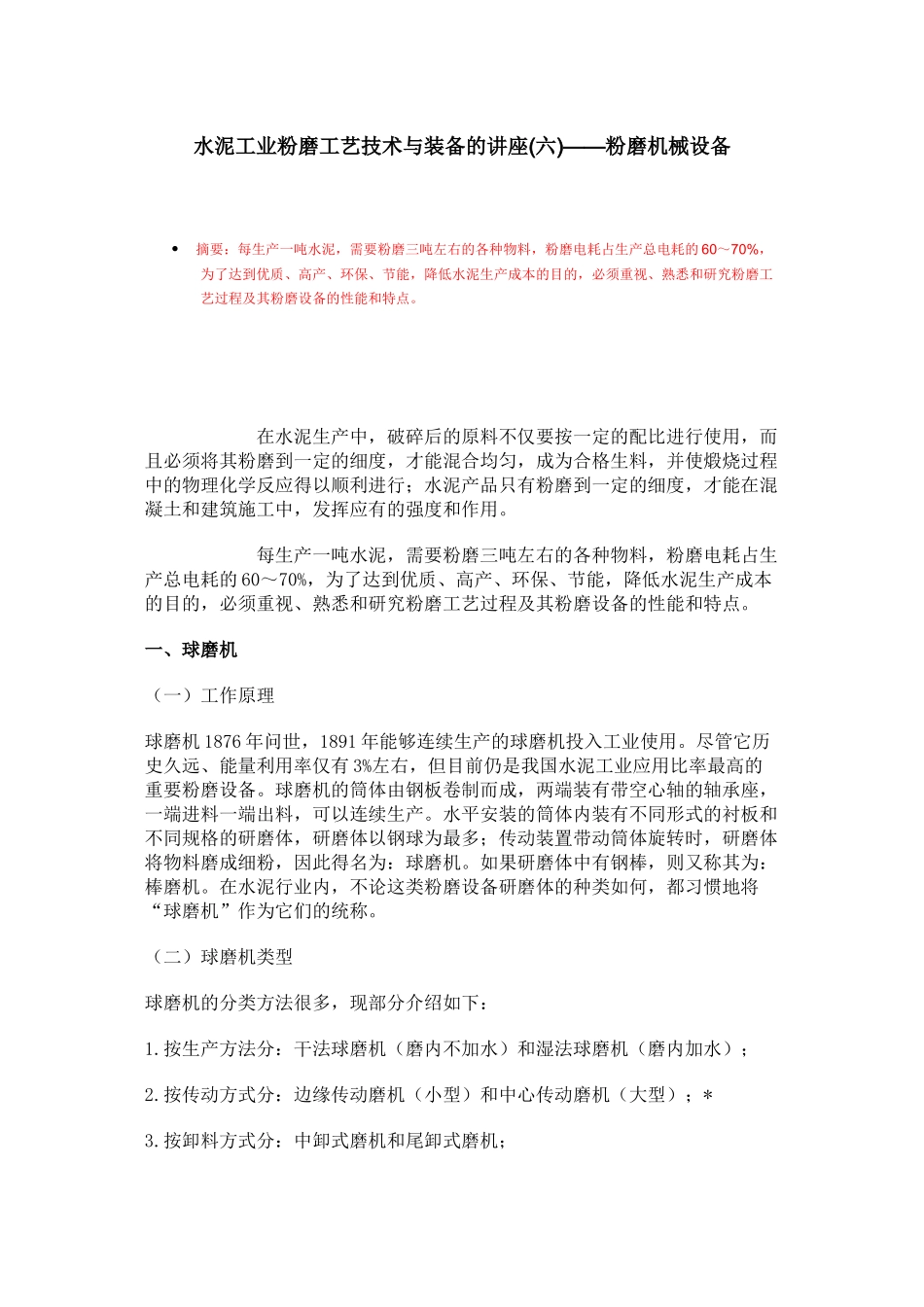

水泥工业粉磨工艺技术与装备的讲座(六)——粉磨机械设备 摘要：每生产一吨水泥，需要粉磨三吨左右的各种物料，粉磨电耗占生产总电耗的 60～70%，为了达到优质、高产、环保、节能，降低水泥生产成本的目的，必须重视、熟悉和研究粉磨工艺过程及其粉磨设备的性能和特点。 在水泥生产中，破碎后的原料不仅要按一定的配比进行使用，而且必须将其粉磨到一定的细度，才能混合均匀，成为合格生料，并使煅烧过程中的物理化学反应得以顺利进行；水泥产品只有粉磨到一定的细度，才能在混凝土和建筑施工中，发挥应有的强度和作用。 每生产一吨水泥，需要粉磨三吨左右的各种物料，粉磨电耗占生产总电耗的 60～70%，为了达到优质、高产、环保、节能，降低水泥生产成本的目的，必须重视、熟悉和研究粉磨工艺过程及其粉磨设备的性能和特点。 一、球磨机（一）工作原理球磨机 1876 年问世，1891 年能够连续生产的球磨机投入工业使用。尽管它历史久远、能量利用率仅有 3%左右，但目前仍是我国水泥工业应用比率最高的重要粉磨设备。球磨机的筒体由钢板卷制而成，两端装有带空心轴的轴承座，一端进料一端出料，可以连续生产。水平安装的筒体内装有不同形式的衬板和不同规格的研磨体，研磨体以钢球为最多；传动装置带动筒体旋转时，研磨体将物料磨成细粉，因此得名为：球磨机。如果研磨体中有钢棒，则又称其为：棒磨机。在水泥行业内，不论这类粉磨设备研磨体的种类如何，都习惯地将“球磨机”作为它们的统称。 （二）球磨机类型球磨机的分类方法很多，现部分介绍如下：1.按生产方法分：干法球磨机（磨内不加水）和湿法球磨机（磨内加水）；2.按传动方式分：边缘传动磨机（小型）和中心传动磨机（大型）；*3.按卸料方式分：中卸式磨机和尾卸式磨机；4.按筒体长径比分：L/D≤3 为：普通磨机或称短磨机；L/D≥4 为：管磨机或称长磨机；5.工艺用途分：生料磨、水泥磨、煤磨、烘干磨、试验磨、高细磨、超细磨、开流磨（开路磨）、圈流磨（闭路磨）等。 *（三）规格与特点1.规格表示方法球磨机的规格以磨机筒体直径（m）乘以长度（m）表示。举例如下：（1）φ2.2×7m 球磨机，含义是：普通球磨机，筒体直径为 2.2 米，筒体长度为 7 米；（2）φ5.6×11+4.4 中卸烘干球磨机，含义是：带烘干仓、中部卸料的球磨机，磨机筒体直径为 5.6 米，烘干仓长度为 4.4 米，粉磨仓总长度为 11 米。2.球磨机特点球磨机的优点是：适应各种工艺条件下的连续生产...
