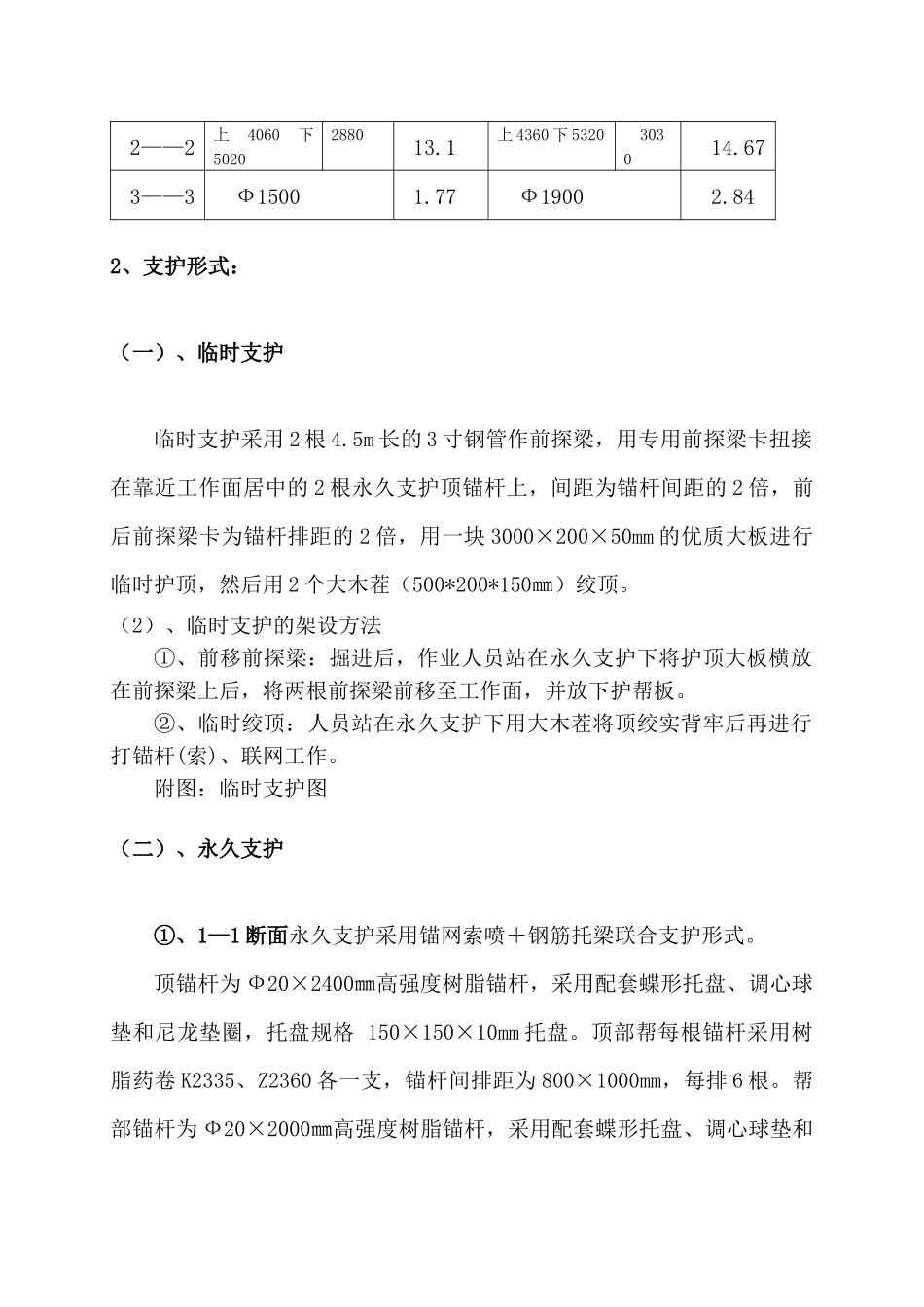

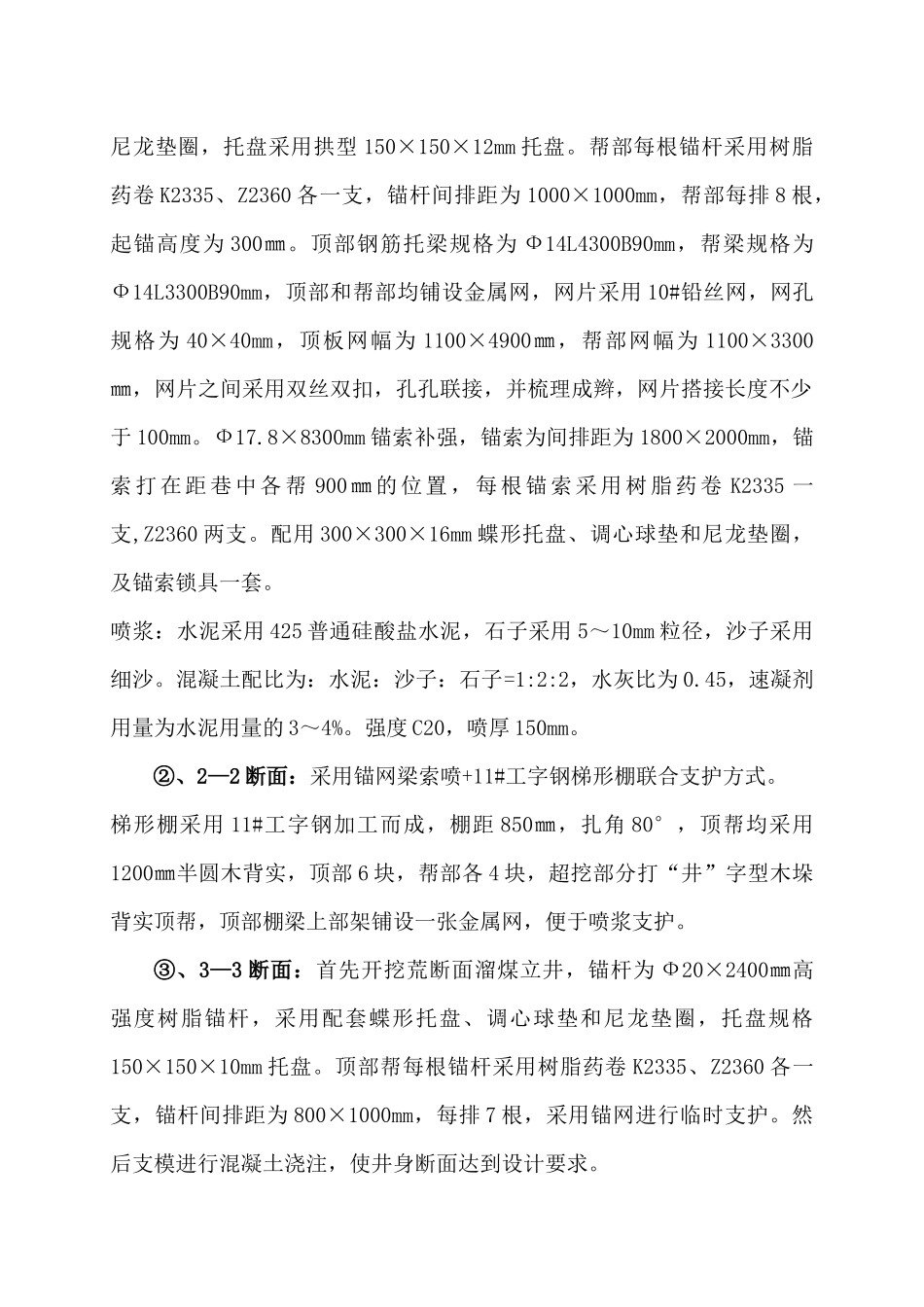

五采区 502 皮带顺槽反掘施工安全技术措施一、概况五采区 502 皮带顺槽联络巷终端与 502 皮带顺槽开口拐弯处，需要沿502 皮带顺槽方向反向掘进皮带机头硐室，全长 78m，穿越五采区轨道巷上部，在五采区皮带巷左帮上部停掘，与五采区皮带巷层间距 5m，然后施工施工溜煤眼与五采区皮带巷相通。坡度 10°50´下行炮掘施工，支护方式采用锚、网、梁、索、喷联合支护，当掘进巷道进入 X7 无炭柱时，采用锚、网、梁、索、喷联合支护+梯形工字钢棚复式加强支护。为确保施工安全，特制定本措施。附图 1、五采区 502 皮带顺槽反掘施工平面图二、支护参数及施工方法1、巷道断面：502 皮带顺槽反掘段进入无炭柱前（1--1 断面）净断面 15.75m2 ,净宽 4500mm，净高 3500mm；进入无炭柱后（2--2 断面）净断面 13.1m2 ,净宽（上 4060、下 5020）mm，净高 2880mm，长度 78 ｍ；（3--3 断面）溜煤眼净断面 1.77m2 ,净直径 1500mm，深度 5 ｍ。附图 2、五采区 502 皮带顺槽反掘施工断面图502 皮带顺槽设计断面一览表断 面标 号净 断 面掘 进 断 面宽（㎜）高（㎜）面积（㎡）宽（㎜）高（㎜）面积（㎡）1——14500350015.754800365017.522——2上4060下5020288013.1上 4360 下 5320303014.673——3Ф15001.77Ф19002.842、支护形式：（一）、临时支护临时支护采用 2 根 4.5m 长的 3 寸钢管作前探梁，用专用前探梁卡扭接在靠近工作面居中的 2 根永久支护顶锚杆上，间距为锚杆间距的 2 倍，前后前探梁卡为锚杆排距的 2 倍，用一块 3000×200×50mm 的优质大板进行临时护顶，然后用 2 个大木茬（500*200*150㎜）绞顶。（2）、临时支护的架设方法①、前移前探梁：掘进后，作业人员站在永久支护下将护顶大板横放在前探梁上后，将两根前探梁前移至工作面，并放下护帮板。②、临时绞顶：人员站在永久支护下用大木茬将顶绞实背牢后再进行打锚杆(索)、联网工作。附图：临时支护图（二）、永久支护①、1—1 断面永久支护采用锚网索喷＋钢筋托梁联合支护形式。顶锚杆为 Ф20×2400㎜高强度树脂锚杆，采用配套蝶形托盘、调心球垫和尼龙垫圈，托盘规格 150×150×10mm 托盘。顶部帮每根锚杆采用树脂药卷 K2335、Z2360 各一支，锚杆间排距为 800×1000mm，每排 6 根。帮部锚杆为 Ф20×2000㎜高强度树脂锚杆，采用配套蝶形托盘、调心球垫和尼龙垫圈，托盘采用拱型 150×150×12mm 托盘。帮部每根锚杆...
