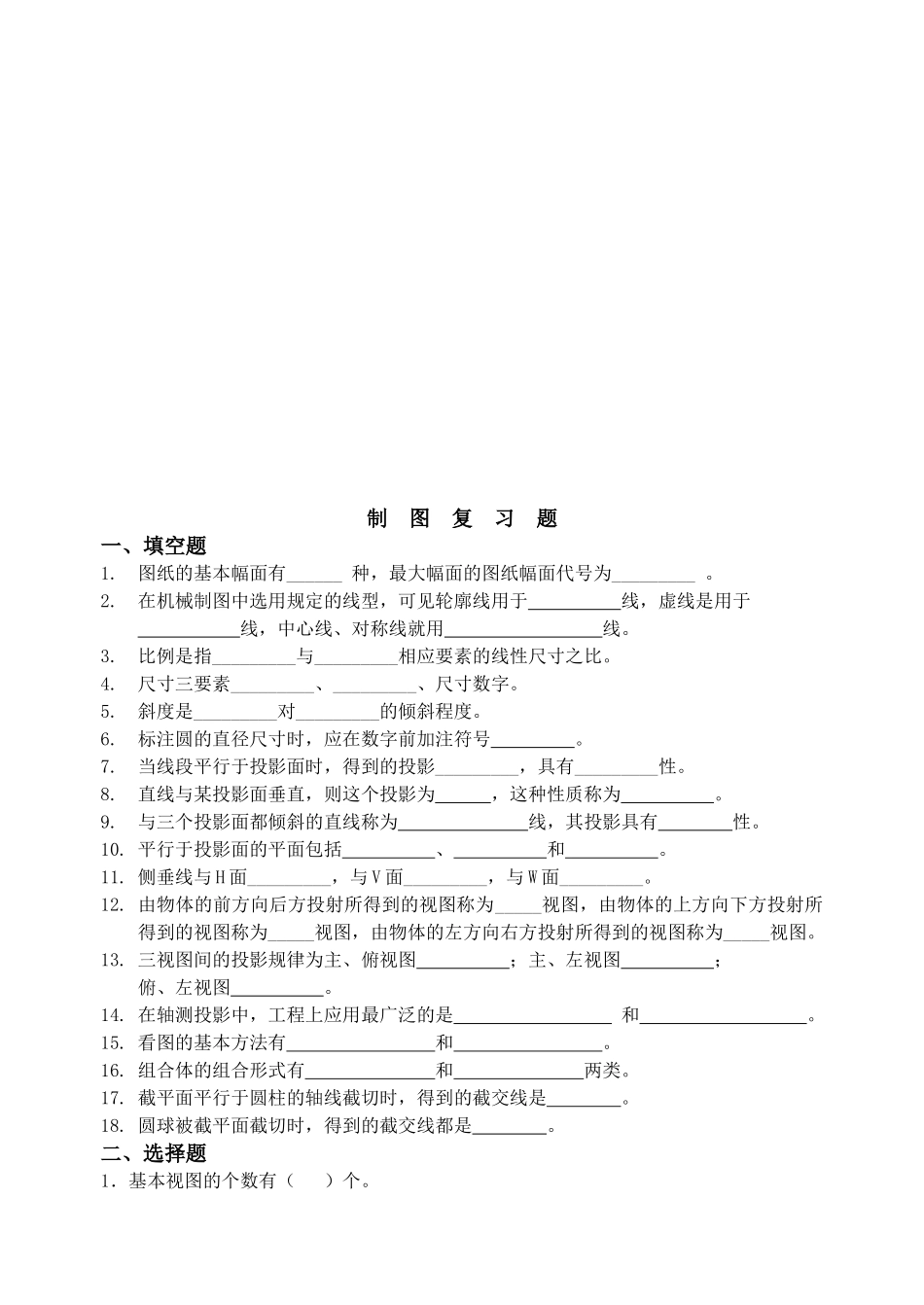

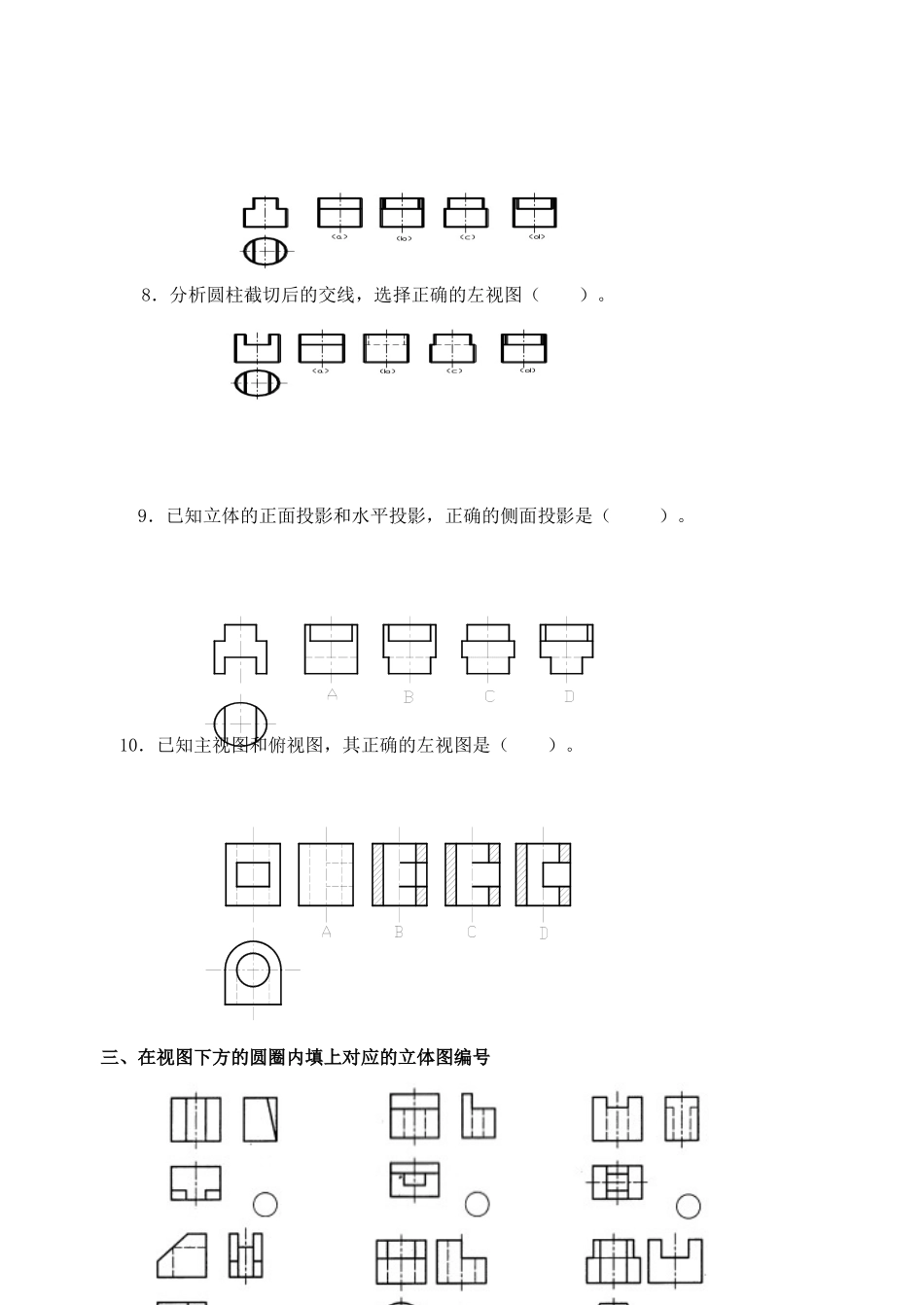

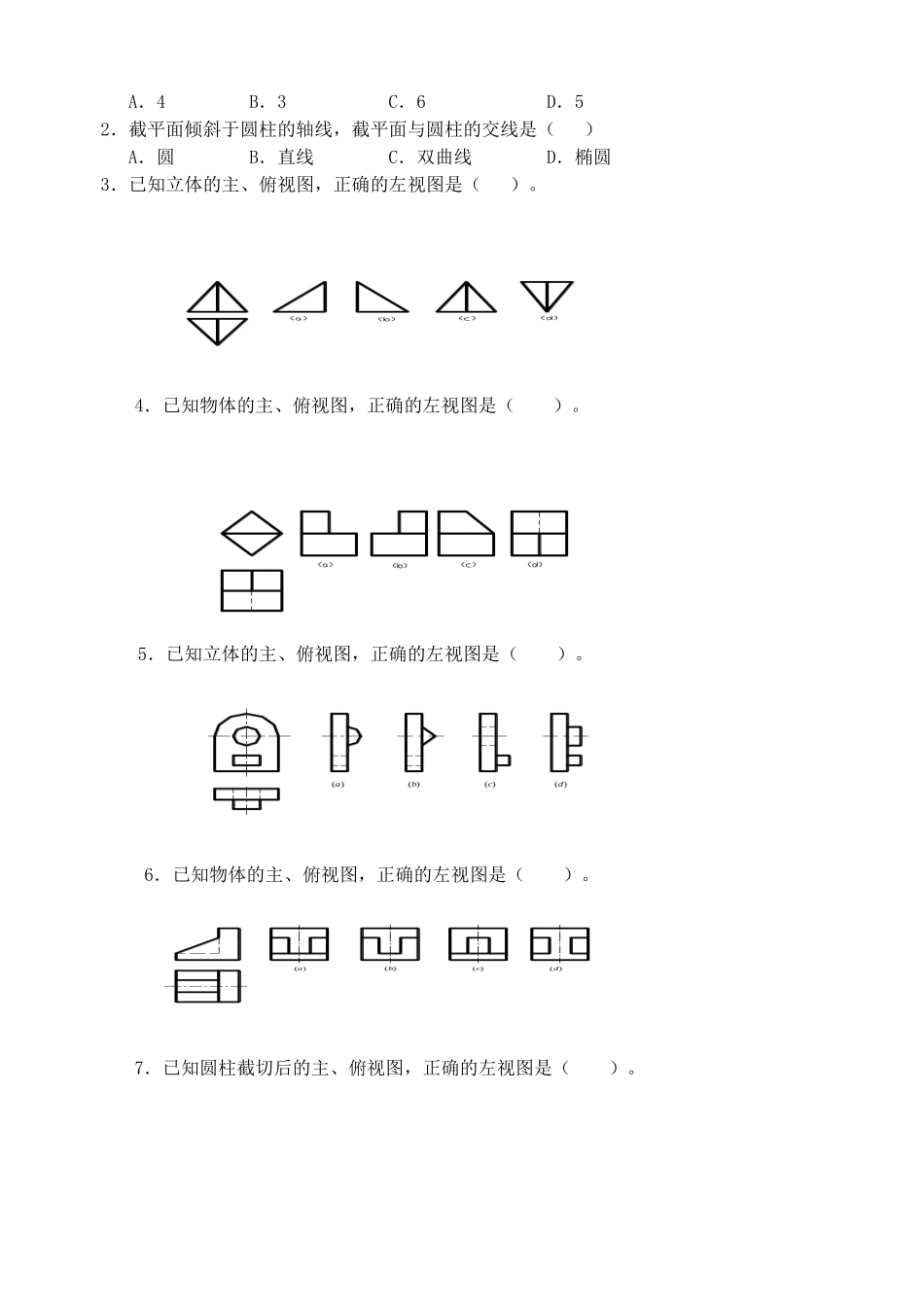

制 图 复 习 题一、填空题1.图纸的基本幅面有______ 种，最大幅面的图纸幅面代号为_________ 。2.在机械制图中选用规定的线型，可见轮廓线用于 线，虚线是用于 线，中心线、对称线就用 线。3.比例是指_________与_________相应要素的线性尺寸之比。4.尺寸三要素_________、_________、尺寸数字。5.斜度是_________对_________的倾斜程度。6.标注圆的直径尺寸时，应在数字前加注符号 。7.当线段平行于投影面时，得到的投影_________，具有_________性。8.直线与某投影面垂直，则这个投影为 ，这种性质称为 。9.与三个投影面都倾斜的直线称为 线，其投影具有 性。10. 平行于投影面的平面包括 、 和 。11. 侧垂线与 H 面_________，与 V 面_________，与 W 面_________。12. 由物体的前方向后方投射所得到的视图称为_____视图，由物体的上方向下方投射所得到的视图称为_____视图，由物体的左方向右方投射所得到的视图称为_____视图。13. 三视图间的投影规律为主、俯视图 ；主、左视图 ； 俯、左视图 。14. 在轴测投影中，工程上应用最广泛的是 和 。15. 看图的基本方法有 和 。16. 组合体的组合形式有 和 两类。17. 截平面平行于圆柱的轴线截切时，得到的截交线是 。18. 圆球被截平面截切时，得到的截交线都是 。二、选择题1．基本视图的个数有（ ）个。A．4 B．3 C．6 D．52．截平面倾斜于圆柱的轴线，截平面与圆柱的交线是（ ）A．圆B．直线 C．双曲线D．椭圆3．已知立体的主、俯视图，正确的左视图是（ ）。4．已知物体的主、俯视图，正确的左视图是（ ）。5．已知立体的主、俯视图，正确的左视图是（ ）。6．已知物体的主、俯视图，正确的左视图是（ ）。 7．已知圆柱截切后的主、俯视图，正确的左视图是（ ）。8．分析圆柱截切后的交线，选择正确的左视图（ ）。 9．已知立体的正面投影和水平投影，正确的侧面投影是（ ）。 10．已知主视图和俯视图，其正确的左视图是（ ）。三、在视图下方的圆圈内填上对应的立体图编号四、按所注尺寸 1：1 抄画下图（无须标注尺寸，保留必要作图痕迹）五、判断线、 面位置并填空1. 2. 六、完成平面的第三面投影 七、写出几何体的名称，画全三视图，并求表面点的投影。1． 体 2． 体 八、根据物体的三视图作正等轴测图。九、补图补线 1． 2． 3． 4．
