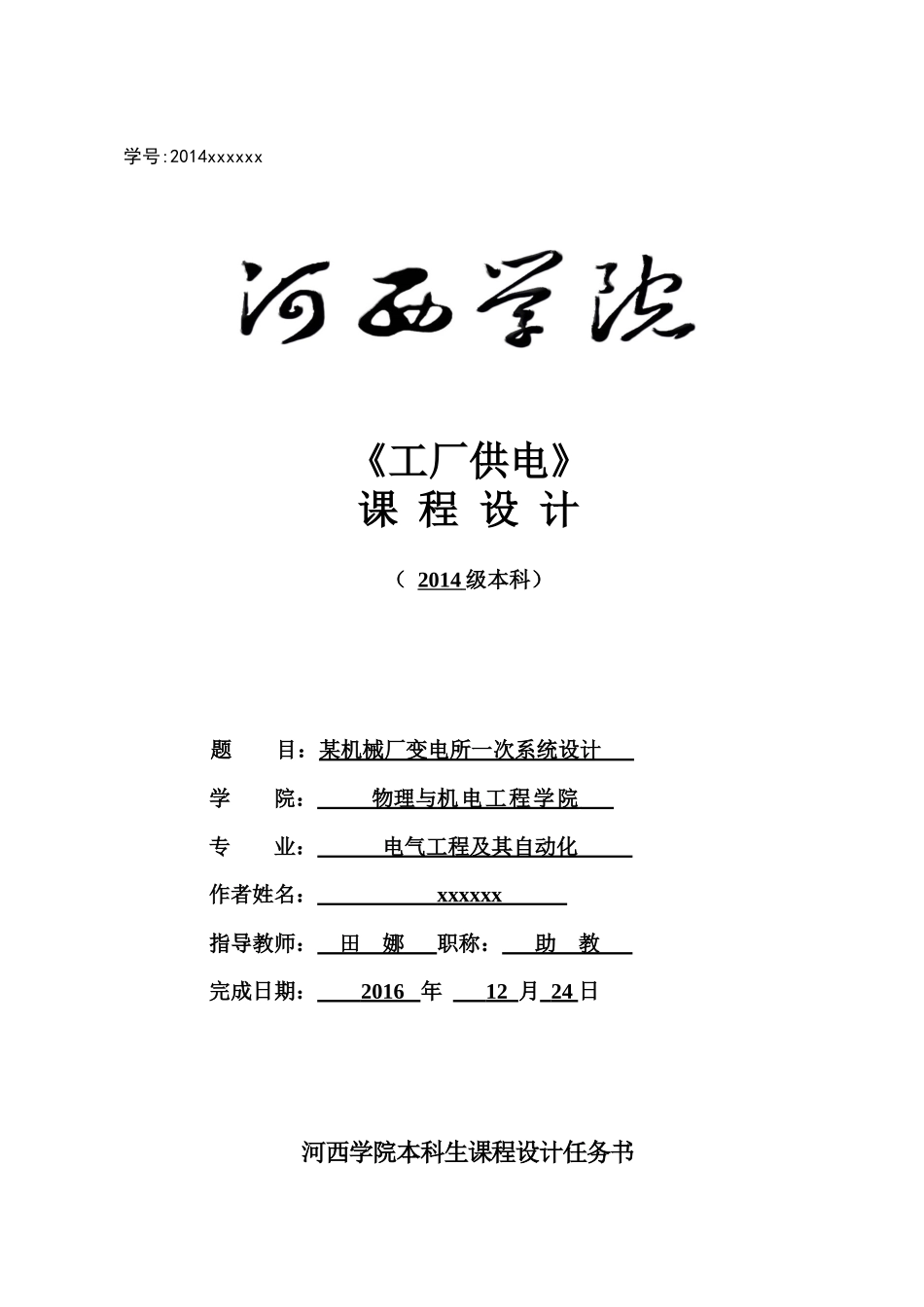

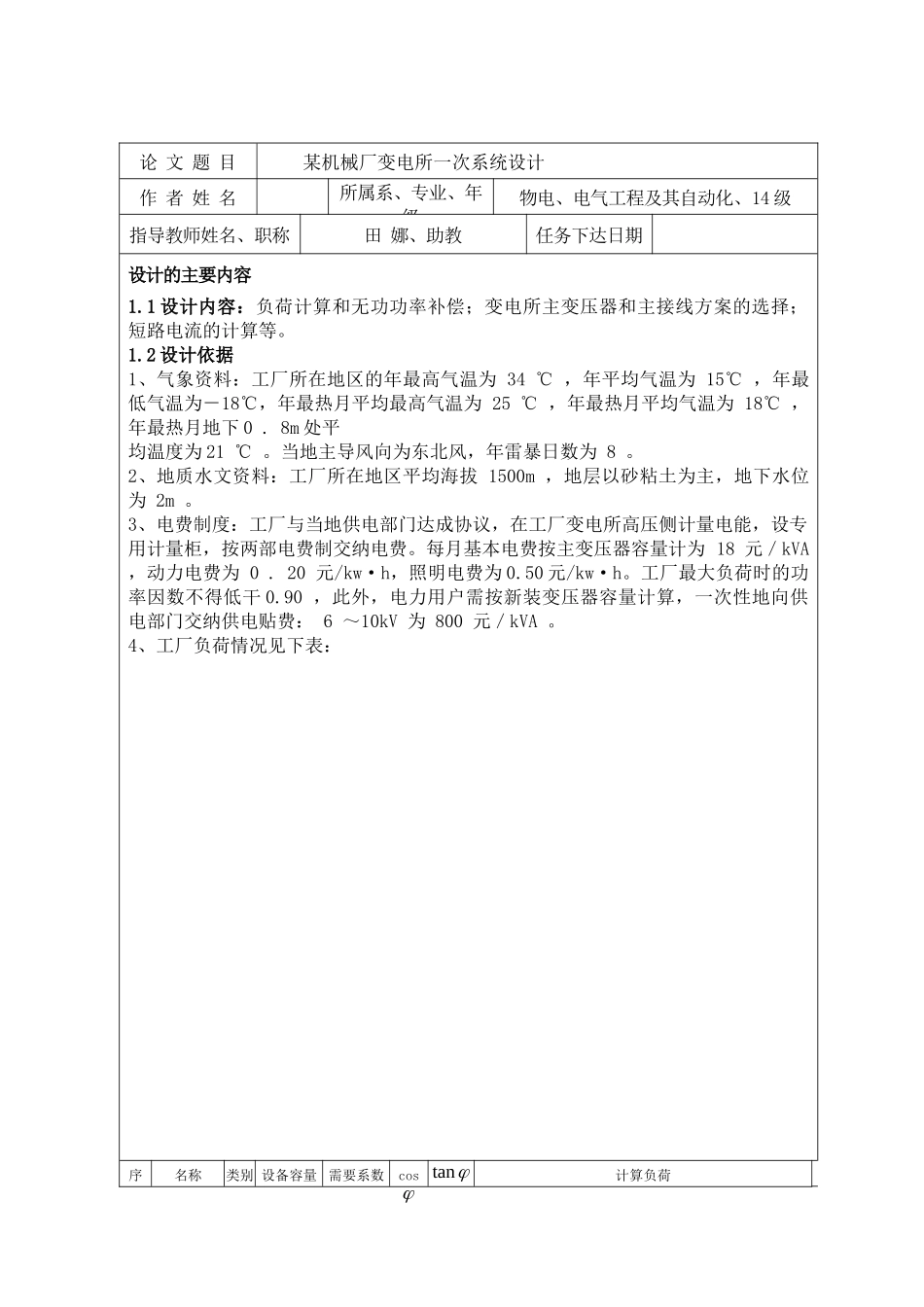

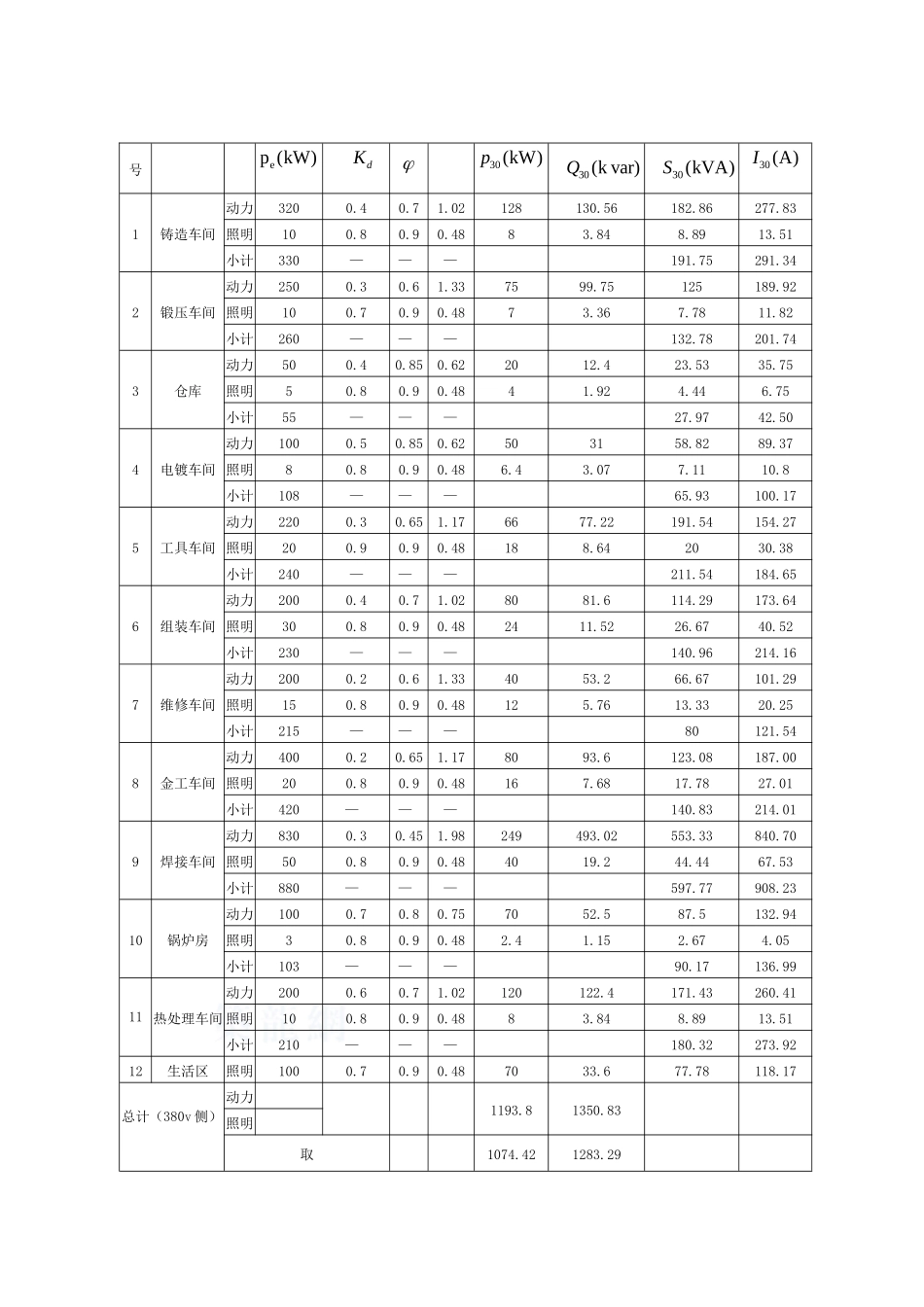

学号:2014xxxxxx《工厂供电》课 程 设 计（ 2014 级本科） 题 目：某机械厂变电所一次系统设计 学 院： 物理与 机电工程学院 专 业： 电气工程及其自动化 作者姓名： xxxxxx 指导教师： 田 娜 职称： 助 教 完成日期： 2016 年 12 月 24 日河西学院本科生课程设计任务书论 文 题 目某机械厂变电所一次系统设计作 者 姓 名所属系、专业、年级物电、电气工程及其自动化、14 级指导教师姓名、职称田 娜、助教任务下达日期设计的主要内容1.1 设计内容：负荷计算和无功功率补偿；变电所主变压器和主接线方案的选择；短路电流的计算等。1.2 设计依据1、气象资料：工厂所在地区的年最高气温为 34 ℃ ，年平均气温为 15℃ ，年最低气温为－18℃，年最热月平均最高气温为 25 ℃ ，年最热月平均气温为 18℃ ，年最热月地下 0 . 8m 处平均温度为 21 ℃ 。当地主导风向为东北风，年雷暴日数为 8 。2、地质水文资料：工厂所在地区平均海拔 1500m ，地层以砂粘土为主，地下水位为 2m 。3、电费制度：工厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜，按两部电费制交纳电费。每月基本电费按主变压器容量计为 18 元／kVA ，动力电费为 0 . 20 元/kw·h，照明电费为 0.50 元/kw·h。工厂最大负荷时的功率因数不得低干 0.90 ，此外，电力用户需按新装变压器容量计算，一次性地向供电部门交纳供电贴费： 6 ～10kV 为 800 元／kVA 。4、工厂负荷情况见下表：序名称类别 设备容量需要系数cos计算负荷tan号1铸造车间动力3200.40.71.02128130.56182.86277.83照明100.80.90.4883.848.8913.51小计330———191.75291.342锻压车间动力2500.30.61.337599.75125189.92照明100.70.90.4873.367.7811.82小计260———132.78201.743仓库动力500.40.850.622012.423.5335.75照明50.80.90.4841.924.446.75小计55———27.9742.504电镀车间动力1000.50.850.62503158.8289.37照明80.80.90.486.43.077.1110.8小计108———65.93100.175工具车间动力2200.30.651.176677.22191.54154.27照明200.90.90.48188.642030.38小计240———211.54184.656组装车间动力2000.40.71.028081.6114.29173.64照明300.80.90.482411.5226.6740.52小计230———140.96214.167维修车间动力2000.20.61.334053.266.67101.29照明150.80.90.48125.7613.3320.25小计215———80121.548金工车间动力4000....
