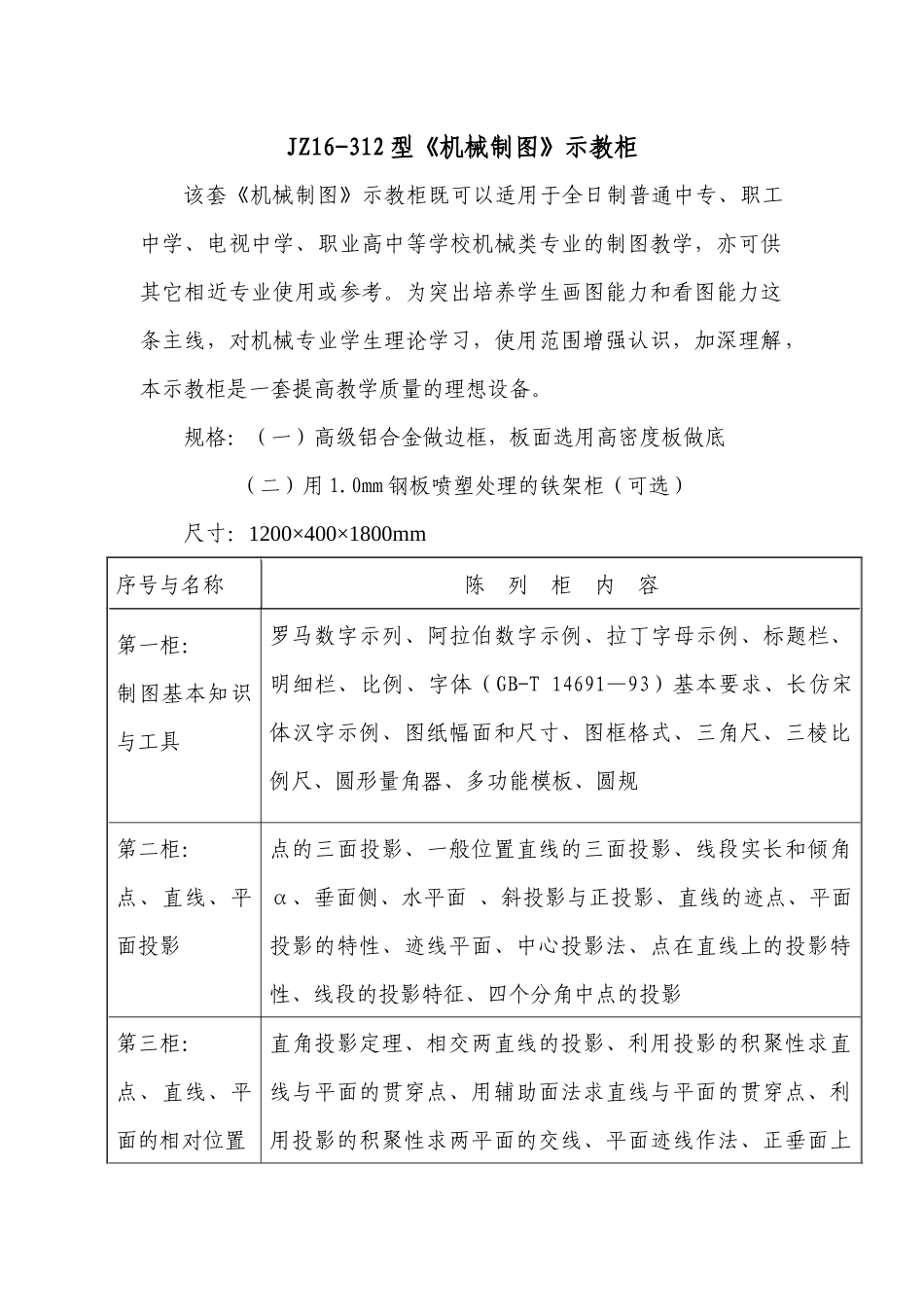

JZ16-312 型《机械制图》示教柜该套《机械制图》示教柜既可以适用于全日制普通中专、职工中学、电视中学、职业高中等学校机械类专业的制图教学，亦可供其它相近专业使用或参考。为突出培养学生画图能力和看图能力这条主线，对机械专业学生理论学习，使用范围增强认识，加深理解，本示教柜是一套提高教学质量的理想设备。规格：（一）高级铝合金做边框，板面选用高密度板做底 （二）用 1.0mm 钢板喷塑处理的铁架柜（可选）尺寸：1200×400×1800mm序号与名称陈 列 柜 内 容第一柜：制图基本知识与工具罗马数字示列、阿拉伯数字示例、拉丁字母示例、标题栏、明细栏、比例、字体（GB-T 14691—93）基本要求、长仿宋体汉字示例、图纸幅面和尺寸、图框格式、三角尺、三棱比例尺、圆形量角器、多功能模板、圆规第二柜：点、直线、平面投影点的三面投影、一般位置直线的三面投影、线段实长和倾角α、垂面侧、水平面 、斜投影与正投影、直线的迹点、平面投影的特性、迹线平面、中心投影法、点在直线上的投影特性、线段的投影特征、四个分角中点的投影第三柜：点、直线、平面的相对位置直角投影定理、相交两直线的投影、利用投影的积聚性求直线与平面的贯穿点、用辅助面法求直线与平面的贯穿点、利用投影的积聚性求两平面的交线、平面迹线作法、正垂面上圆的投影、立体表面上的直线和投影的相对位置分析、交叉两直线的投影、相交两直线的投影特征、用辅助线法求直线与平面的贯穿点、求两个一般位置平面的交线、平行两直线的投影第四柜：投影变换投影变换的两种基本方法(换面法)、投影变换的两种基本方法(旋转法)、点绕正垂轴旋转、一般位置直线变换为新投影面垂直线、将一般位置直线旋转成投影面平行线、一般位置直线变换为新投影面的平行线、一般位置平面变换为新投影面平行面、一般位置平面变换为新投影面垂直面、将正垂面变换成投影面平行面、点的二次换面、投影面平行线变为投影面垂直线、求 A 点到 P 平面的距离及 A 点对 P 平面所作垂线的垂足 K、用二次换面法画组合体视图第五柜：曲线与曲面曲面立体的两面投影示例（斜置的圆柱）、曲面立体的两面投影示例（斜圆柱）、曲面立体的两面投影示例、曲面立体的两面投影示例（左上角有四分之一圆柱槽的四棱柱）、曲面立体的两面投影示例（斜置的圆锥）、曲面立体的两面投影示例（斜圆锥）、曲面立体的两面投影示例（上下倒置的圆台）、曲面立体的两面投影示例（有半个圆台槽的半圆柱）...
