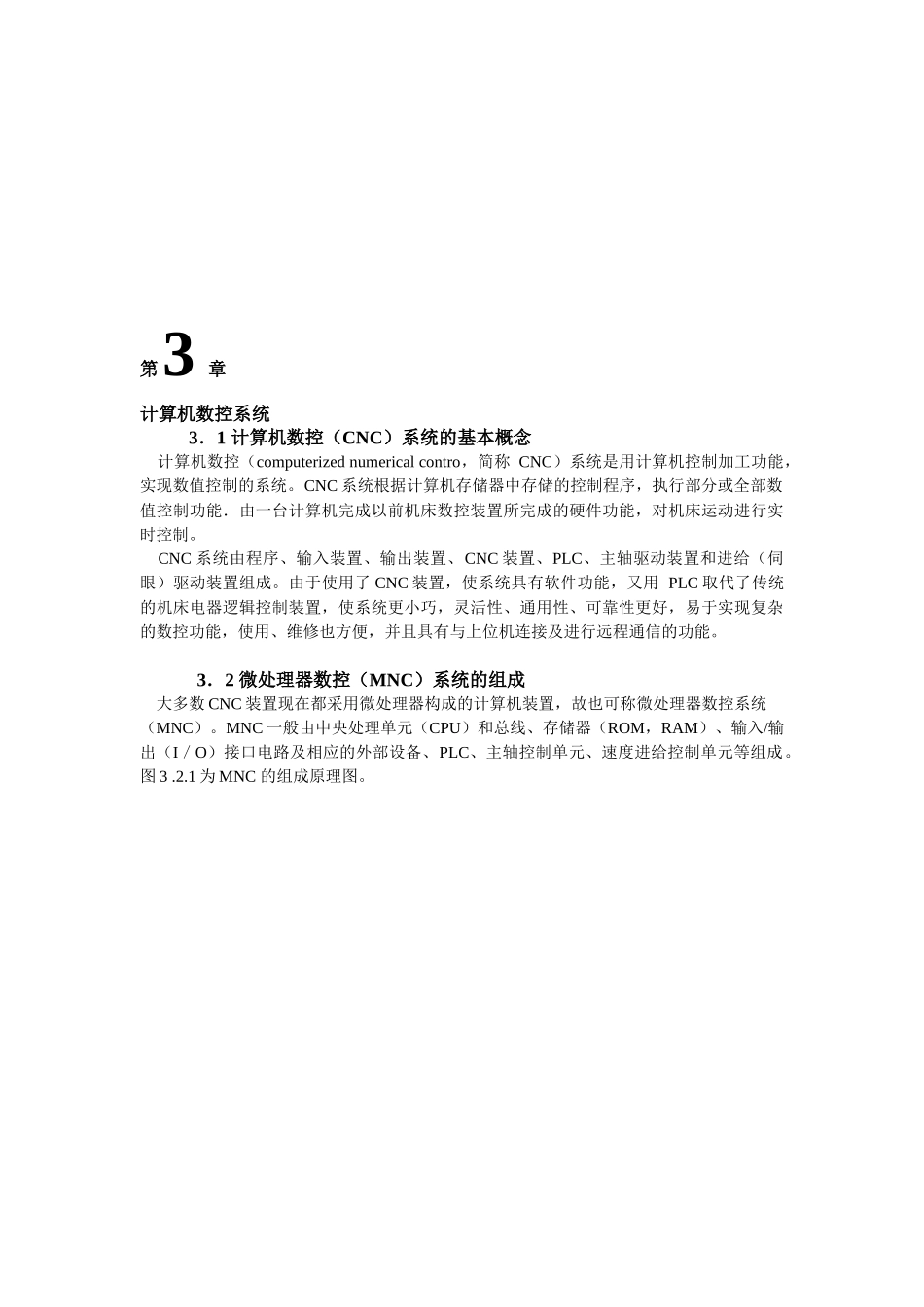

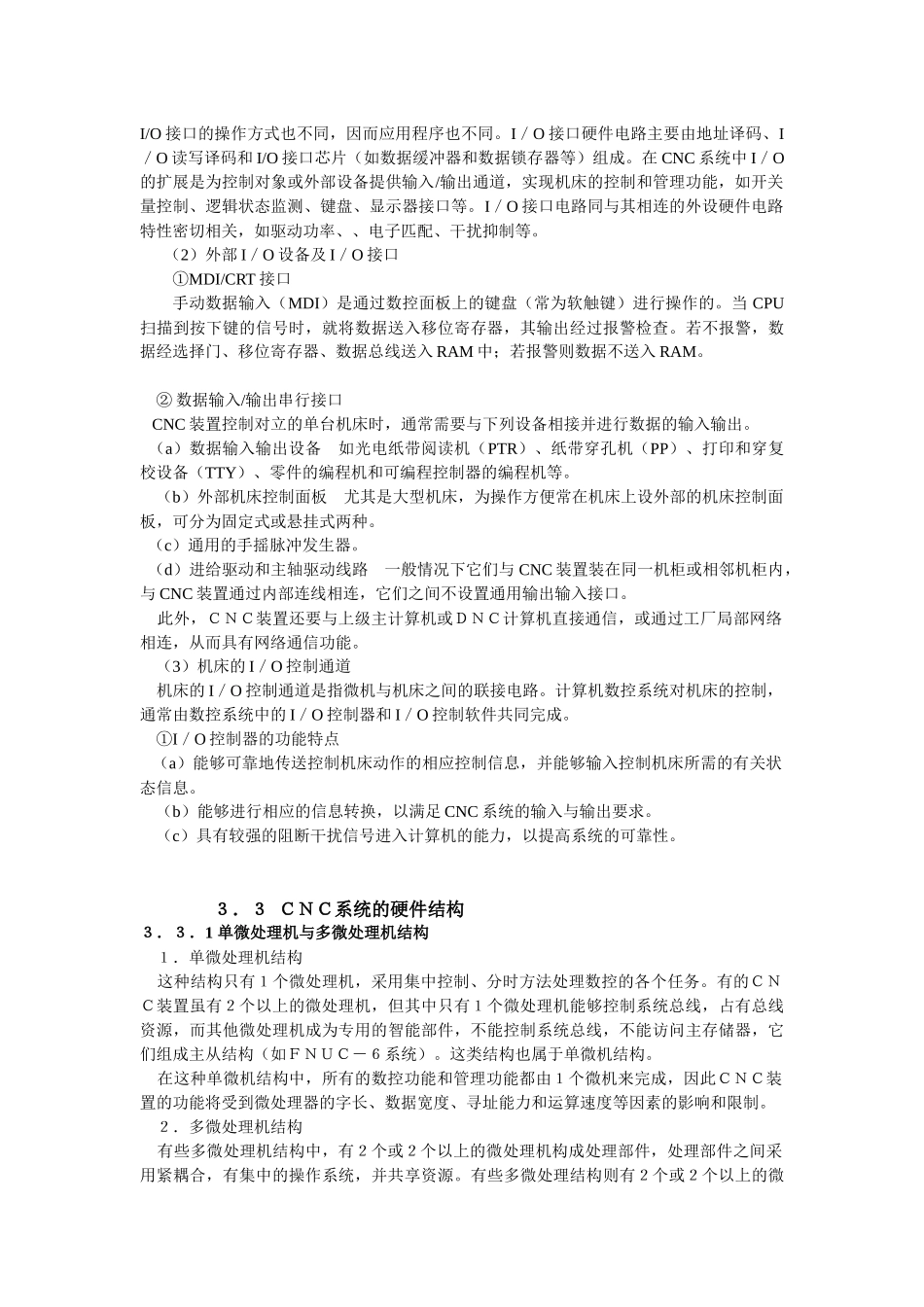

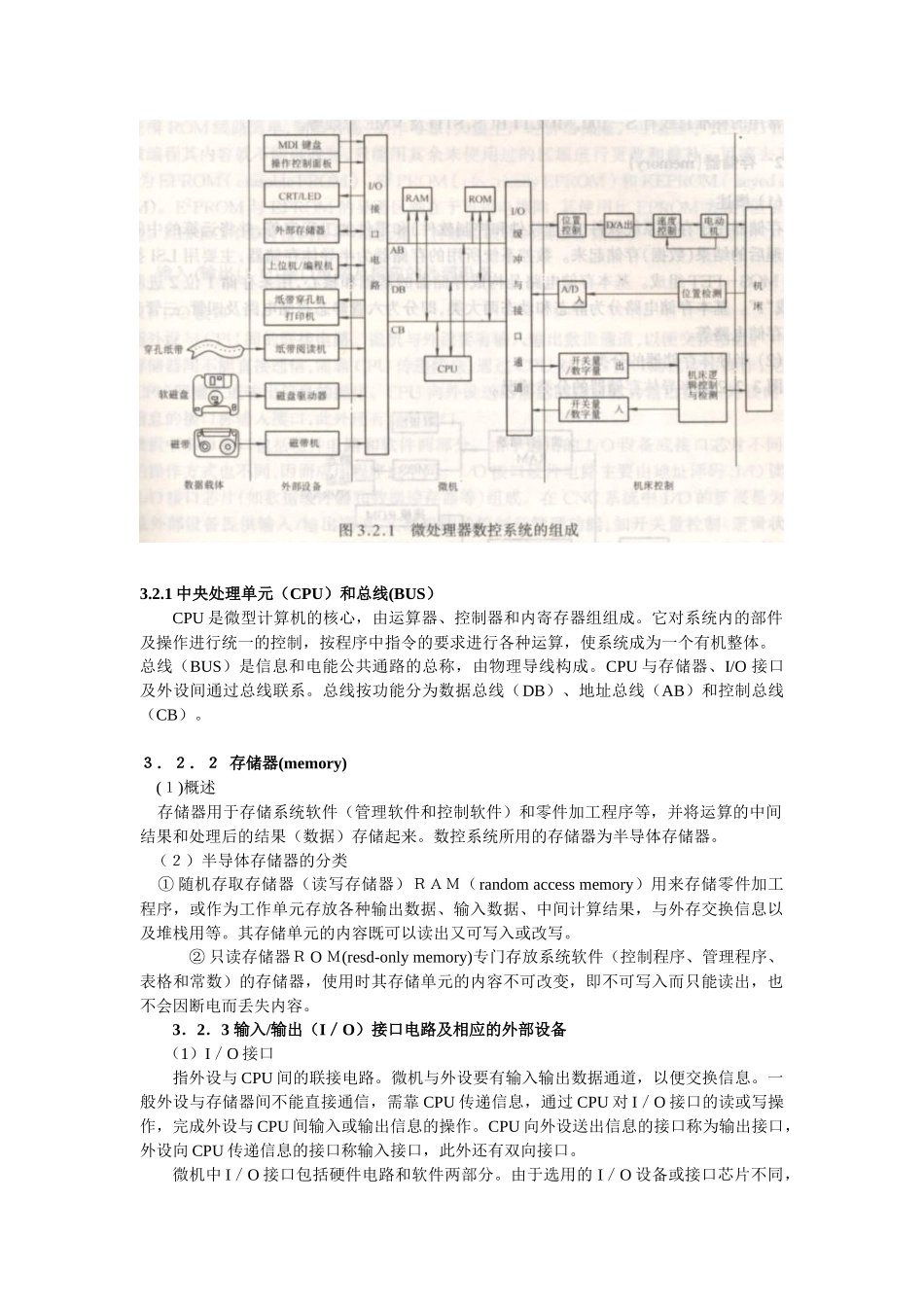

第3 章计算机数控系统 3．1 计算机数控（CNC）系统的基本概念 计算机数控（computerized numerical contro，简称 CNC）系统是用计算机控制加工功能，实现数值控制的系统。CNC 系统根据计算机存储器中存储的控制程序，执行部分或全部数值控制功能．由一台计算机完成以前机床数控装置所完成的硬件功能，对机床运动进行实时控制。 CNC 系统由程序、输入装置、输出装置、CNC 装置、PLC、主轴驱动装置和进给（伺眼）驱动装置组成。由于使用了 CNC 装置，使系统具有软件功能，又用 PLC 取代了传统的机床电器逻辑控制装置，使系统更小巧，灵活性、通用性、可靠性更好，易于实现复杂的数控功能，使用、维修也方便，并且具有与上位机连接及进行远程通信的功能。 3．2 微处理器数控（MNC）系统的组成 大多数 CNC 装置现在都采用微处理器构成的计算机装置，故也可称微处理器数控系统（MNC）。MNC 一般由中央处理单元（CPU）和总线、存储器（ROM，RAM）、输入/输出（I／O）接口电路及相应的外部设备、PLC、主轴控制单元、速度进给控制单元等组成。图 3 .2.1 为 MNC 的组成原理图。3.2.1 中央处理单元（CPU）和总线(BUS）CPU 是微型计算机的核心，由运算器、控制器和内寄存器组组成。它对系统内的部件及操作进行统一的控制，按程序中指令的要求进行各种运算，使系统成为一个有机整体。总线（BUS）是信息和电能公共通路的总称，由物理导线构成。CPU 与存储器、I/O 接口及外设间通过总线联系。总线按功能分为数据总线（DB）、地址总线（AB）和控制总线（CB）。 ３．２．２ 存储器(memory) (１)概述 存储器用于存储系统软件（管理软件和控制软件）和零件加工程序等，并将运算的中间结果和处理后的结果（数据）存储起来。数控系统所用的存储器为半导体存储器。 （２）半导体存储器的分类 ① 随机存取存储器（读写存储器）ＲＡＭ（random access memory）用来存储零件加工程序，或作为工作单元存放各种输出数据、输入数据、中间计算结果，与外存交换信息以及堆栈用等。其存储单元的内容既可以读出又可写入或改写。 ② 只读存储器Ｒ O Ｍ(resd-only memory)专门存放系统软件（控制程序、管理程序、表格和常数）的存储器，使用时其存储单元的内容不可改变，即不可写入而只能读出，也不会因断电而丢失内容。3．2．3 输入/输出（I／O）接口电路及相应的外部设备（1）I／O 接口指外设与 CPU 间的联接电路。微机与外设要有...
