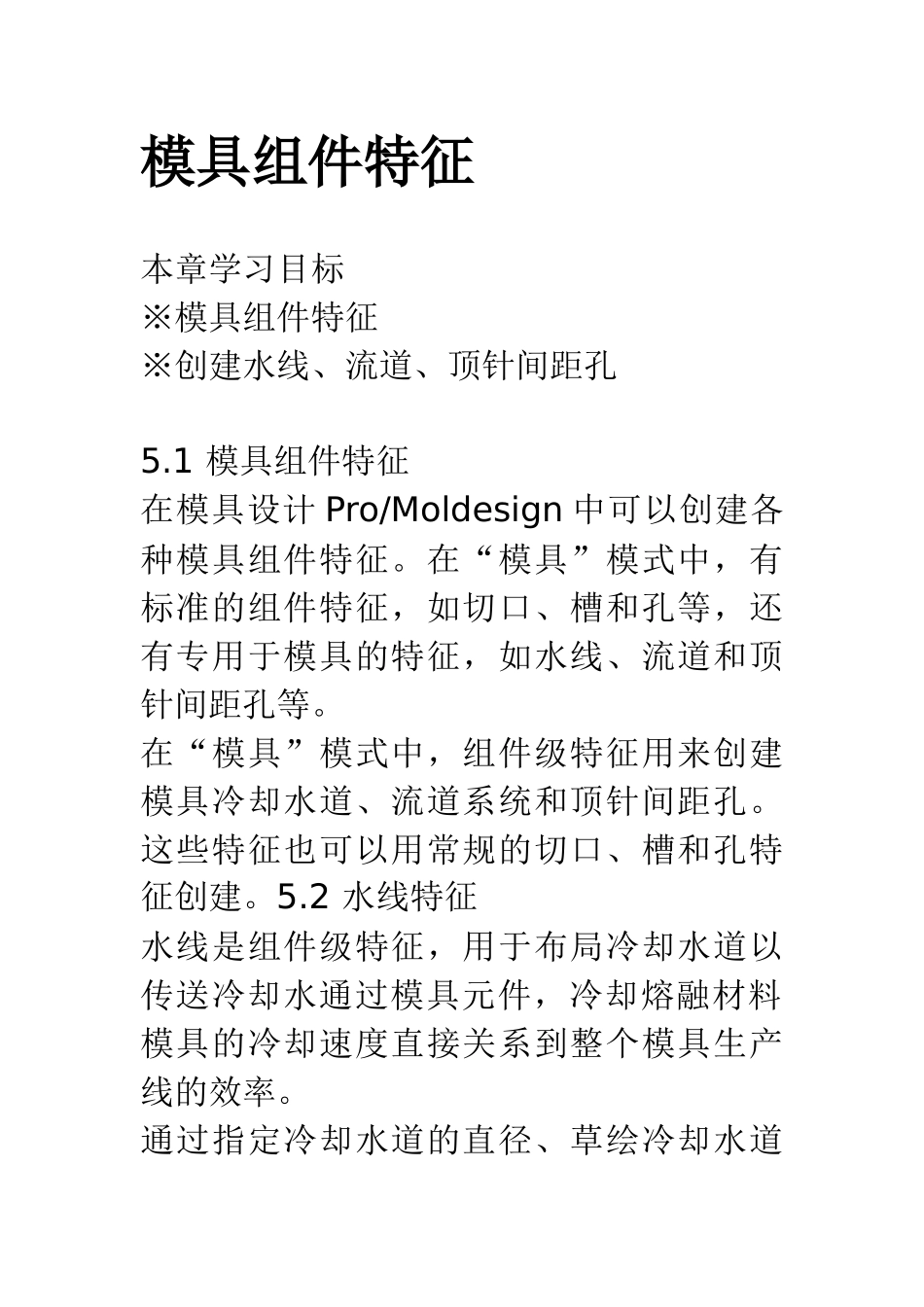

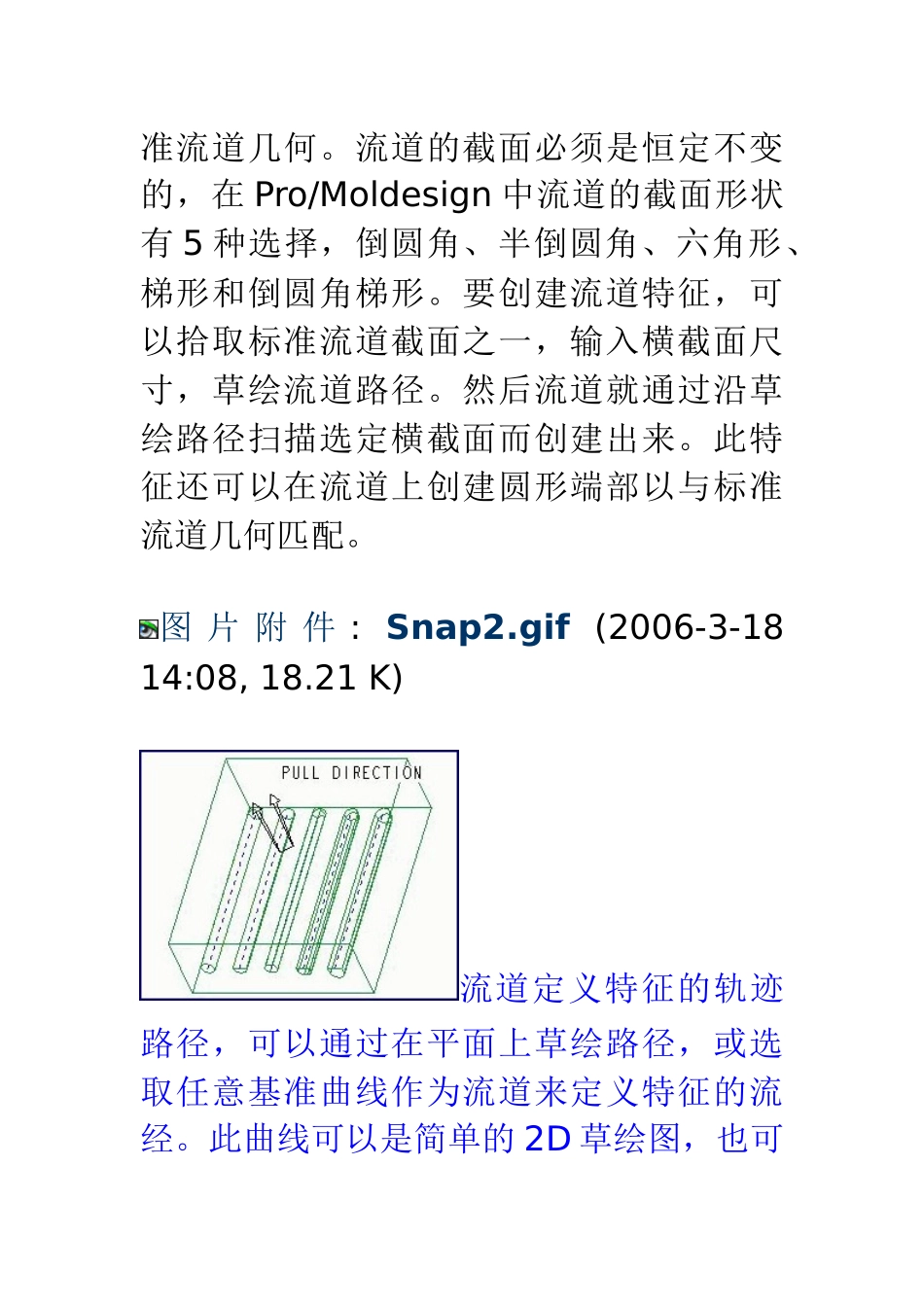

模具组件特征本章学习目标※模具组件特征※创建水线、流道、顶针间距孔5.1 模具组件特征在模具设计 Pro/Moldesign 中可以创建各种模具组件特征。在“模具”模式中，有标准的组件特征，如切口、槽和孔等，还有专用于模具的特征，如水线、流道和顶针间距孔等。在“模具”模式中，组件级特征用来创建模具冷却水道、流道系统和顶针间距孔。这些特征也可以用常规的切口、槽和孔特征创建。5.2 水线特征水线是组件级特征，用于布局冷却水道以传送冷却水通过模具元件，冷却熔融材料模具的冷却速度直接关系到整个模具生产线的效率。通过指定冷却水道的直径、草绘冷却水道的路径和指定端点条件，可利用水线特征快速创建冷却水道。有下列四个端点条件可以利用：1.无：孔在水道段端点处终止。2.盲孔：孔在水道段端点处向外延伸一盲距离。孔具有钻孔末端。3.通过：孔延伸至模型的曲面。4.通过 W/沉孔：孔延伸至模型面并加工成沉孔。 图 片 附 件 : Snap1.gif (2006-3-18 14:07, 20.55 K)5.3 流道特征流道是用于分布熔融材料以填充模具的组件级特征。利用流道特征可以快速创建标准流道几何。流道的截面必须是恒定不变的，在 Pro/Moldesign 中流道的截面形状有 5 种选择，倒圆角、半倒圆角、六角形、梯形和倒圆角梯形。要创建流道特征，可以拾取标准流道截面之一，输入横截面尺寸，草绘流道路径。然后流道就通过沿草绘路径扫描选定横截面而创建出来。此特征还可以在流道上创建圆形端部以与标准流道几何匹配。 图 片 附 件 : Snap2.gif (2006-3-18 14:08, 18.21 K)流道定义特征的轨迹路径，可以通过在平面上草绘路径，或选取任意基准曲线作为流道来定义特征的流经。此曲线可以是简单的 2D 草绘图，也可以是用 Pro/ENGINEER 中当前可用的任何方法生成的复杂的 3D 曲线。5.4 顶针间距孔顶针间距孔特征是一个仅在“模具”模式中才有的特殊孔特征。与标准孔特征类似不同之处在于当指定孔的直径时，要在与孔相交的每块板中指定不同的直径。而且该孔以指定的直径和深度被自动加工成沉孔。顶针间距孔有与标准孔相同的放置选项(线性、辐射、同轴和在点上)。如果已经将顶针装配到了模具中，则同轴放置可迅速完成孔的放置。此外，如果在模型中孔应被放置处有数个基准点，则可在同一孔特征内同时在每个点上放置孔。 图 片 附 件 : Snap3.gif (2006-3-18 14:09, 6.21 K)
