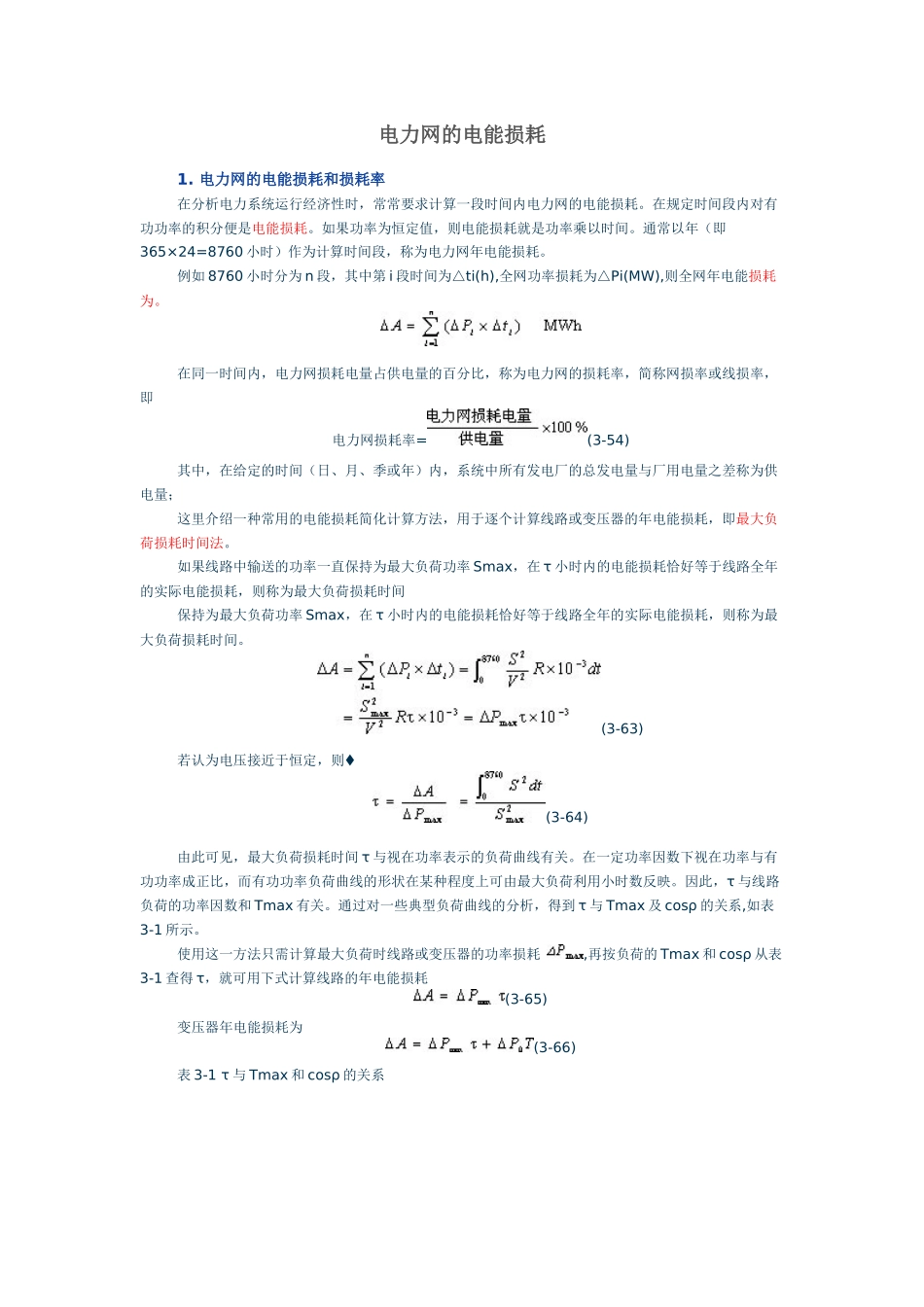

电力网的电能损耗1. 电力网的电能损耗和损耗率在分析电力系统运行经济性时，常常要求计算一段时间内电力网的电能损耗。在规定时间段内对有功功率的积分便是电能损耗。如果功率为恒定值，则电能损耗就是功率乘以时间。通常以年（即365×24=8760 小时）作为计算时间段，称为电力网年电能损耗。例如 8760 小时分为 n 段，其中第 i 段时间为△ti(h),全网功率损耗为△Pi(MW),则全网年电能损耗为。在同一时间内，电力网损耗电量占供电量的百分比，称为电力网的损耗率，简称网损率或线损率，即电力网损耗率=(3-54)其中，在给定的时间（日、月、季或年）内，系统中所有发电厂的总发电量与厂用电量之差称为供电量；这里介绍一种常用的电能损耗简化计算方法，用于逐个计算线路或变压器的年电能损耗，即最大负荷损耗时间法。如果线路中输送的功率一直保持为最大负荷功率 Smax，在 τ 小时内的电能损耗恰好等于线路全年的实际电能损耗，则称为最大负荷损耗时间保持为最大负荷功率 Smax，在 τ 小时内的电能损耗恰好等于线路全年的实际电能损耗，则称为最大负荷损耗时间。(3-63)若认为电压接近于恒定，则(3-64)由此可见，最大负荷损耗时间 τ 与视在功率表示的负荷曲线有关。在一定功率因数下视在功率与有功功率成正比，而有功功率负荷曲线的形状在某种程度上可由最大负荷利用小时数反映。因此，τ 与线路负荷的功率因数和 Tmax 有关。通过对一些典型负荷曲线的分析，得到 τ 与 Tmax 及 cosρ 的关系,如表3-1 所示。使用这一方法只需计算最大负荷时线路或变压器的功率损耗 ,再按负荷的 Tmax 和 cosρ 从表3-1 查得 τ，就可用下式计算线路的年电能损耗 (3-65)变压器年电能损耗为 (3-66)表 3-1 τ 与 Tmax 和 cosρ 的关系2. 降低网损的主要技术措施1）提高功率因素、末端增加无功补偿，以减少无功功率的传输。2）在闭式网络中实行功率的经济分布。3）合理确定电力网的运行电压。4）组织变压器的经济运行。 1. 电力系统的组成生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体称为电力系统。2. 电力系统的负荷和负荷曲线负荷曲线：描述某一时间段内负荷随时间变化规律的曲线。按描述时间不同，主要有日负荷曲线、年最大负荷曲线和年持续负荷曲线。 相关概念及公式：一天的总耗电日平均负荷负荷率荷最小负荷系数荷全年耗电量荷最大负荷利用小时数荷3. 电力系统的额定电压...
