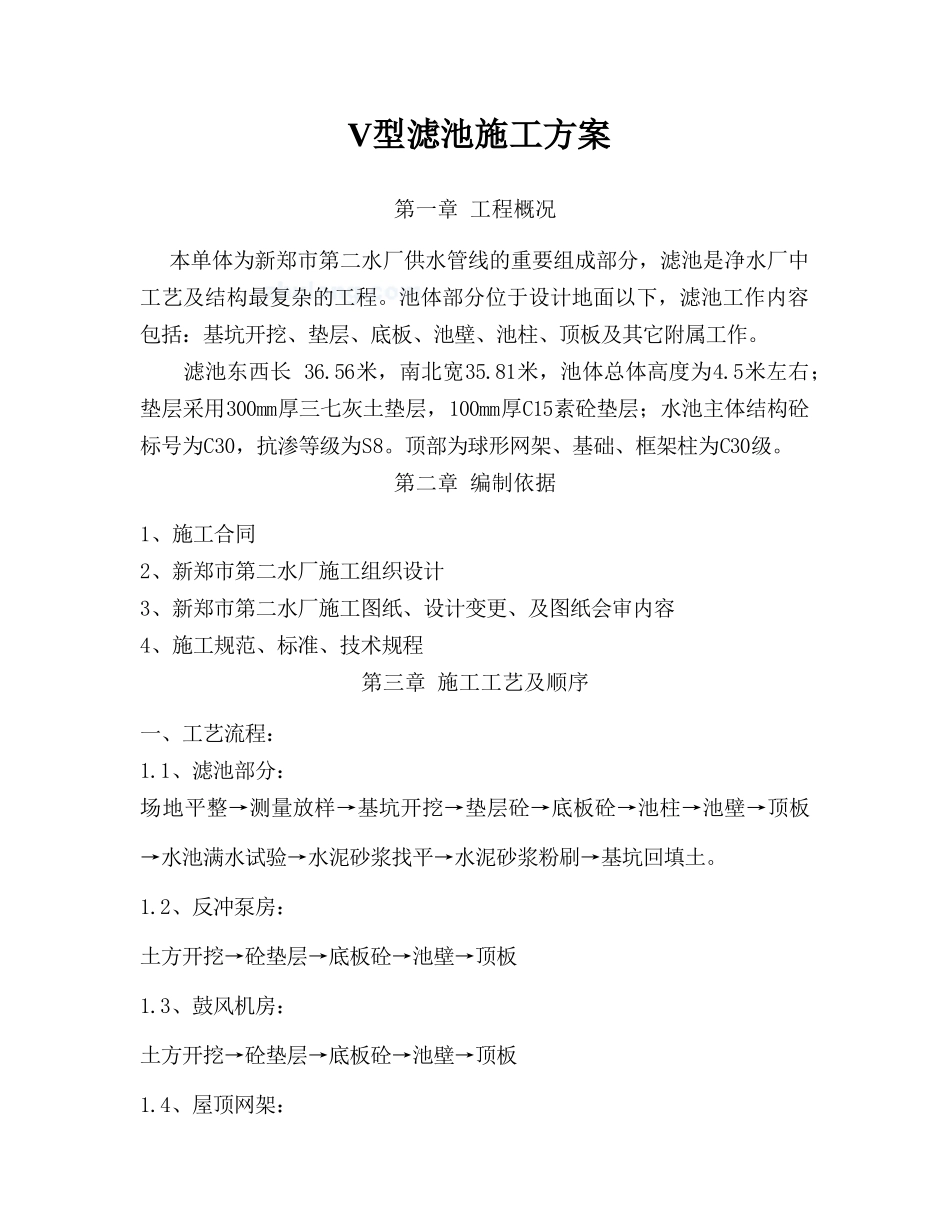

V型滤池施工方案第一章 工程概况 本单体为新郑市第二水厂供水管线的重要组成部分，滤池是净水厂中工艺及结构最复杂的工程。池体部分位于设计地面以下，滤池工作内容包括：基坑开挖、垫层、底板、池壁、池柱、顶板及其它附属工作。滤池东西长 36.56米，南北宽35.81米，池体总体高度为4.5米左右；垫层采用300mm厚三七灰土垫层，100mm厚C15素砼垫层；水池主体结构砼标号为C30，抗渗等级为S8。顶部为球形网架、基础、框架柱为C30级。第二章 编制依据1、施工合同2、新郑市第二水厂施工组织设计3、新郑市第二水厂施工图纸、设计变更、及图纸会审内容4、施工规范、标准、技术规程第三章 施工工艺及顺序一、工艺流程：1.1、滤池部分：场地平整→测量放样→基坑开挖→垫层砼→底板砼→池柱→池壁→顶板→水池满水试验→水泥砂浆找平→水泥砂浆粉刷→基坑回填土。1.2、反冲泵房：土方开挖→砼垫层→底板砼→池壁→顶板1.3、鼓风机房：土方开挖→砼垫层→底板砼→池壁→顶板1.4、屋顶网架：土方开挖→砼垫层→底板砼→池壁→顶板→网架安装→屋面板二、施工顺序因滤池部分池底标高较多，池内板、预留洞，挑板比较多，给施工造成一定的难度。这就要求在严格按照图纸施工。同时预埋件数量也较多，标高、位置、尺寸要求精确。根据以往的施工经验，将滤池沿高度和水平方向划分为以下几个施工段：施工段一、先施工A、B段抗浮板基础，因在A处西北角池体内有砼管槽一处、槽底标高为-1.6m，因此根据施工要求，在标高-1.6m处留置水平刚性止水钢板一道；施工段二、B段池内板顶标高为-0.85m，板厚200mm，拟在-0.85m处留置水平刚性止水钢板一道。施工段三、同时施工A、B、C、D段，在+1.0m处设置水平刚性止水钢板一道。C段内斜板预留插筋和挡水板插筋。施工段四、完成+1.0m到4.55m顶板，主体完成；第四章 主要工序施工方法一、测量放样根据甲方提供的高程基准点测设出滤池原始地面的标高，并作好记录，报监理复核，作为以后测算挖土量的依据；根据甲方提供的基准点的坐标用全站仪测设出滤池四个角的坐标，并把这四个角的坐标引到滤池的外侧加以保护，作为滤池的控制点，每隔一星期对控制点复核一次。 二、土方开挖 根据现场场地，基坑四周均采用放坡，坡度为1:0.75。土方开挖采用机械大开挖，人工配合清除基底预留土层。1、施工部署首先根据滤池的坐标控制点，放出滤池的外边线，然后根据第四章提出的施工顺序进行开挖。采用一台挖土机，将挖出的土方运到其它构筑物...
