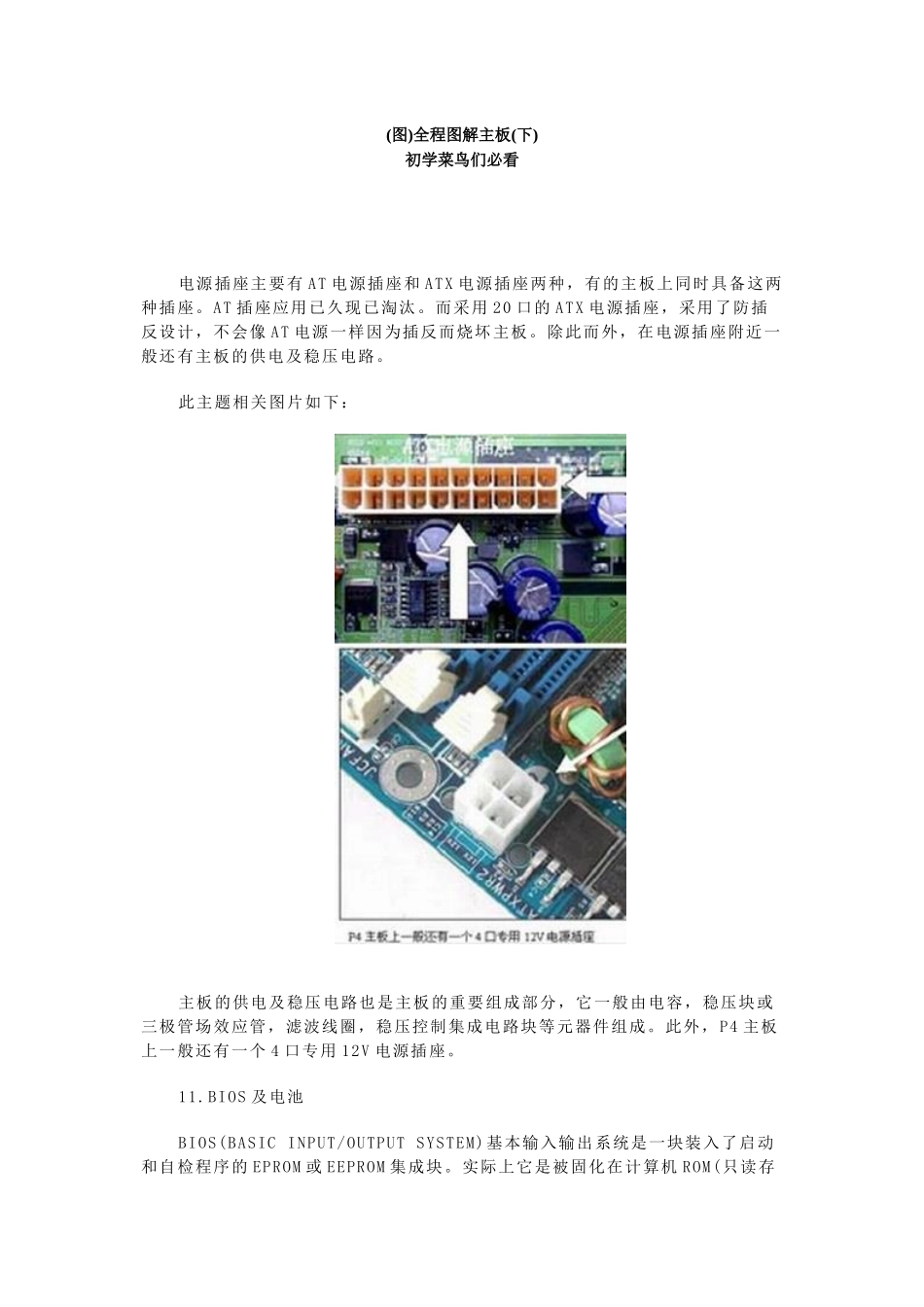

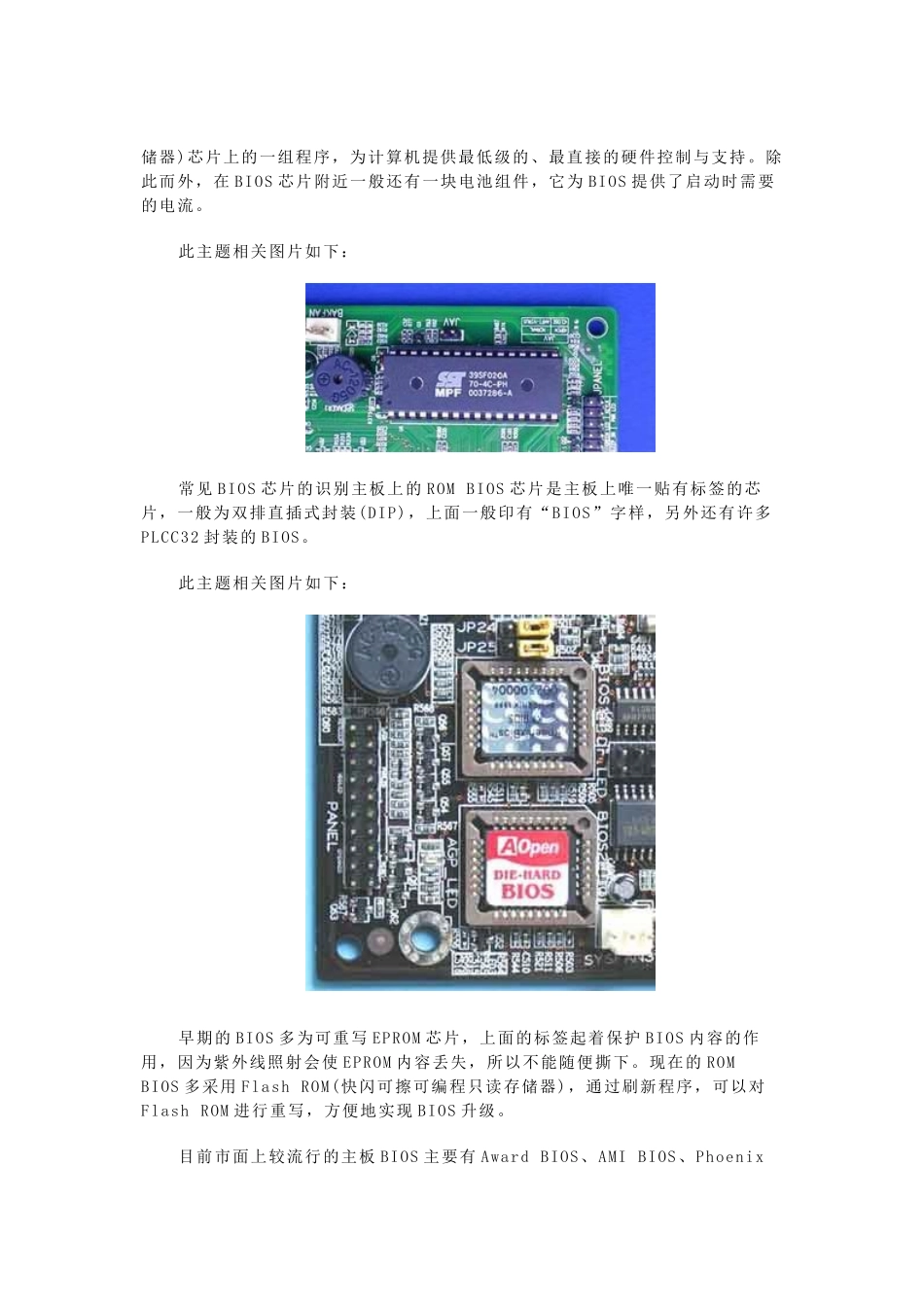

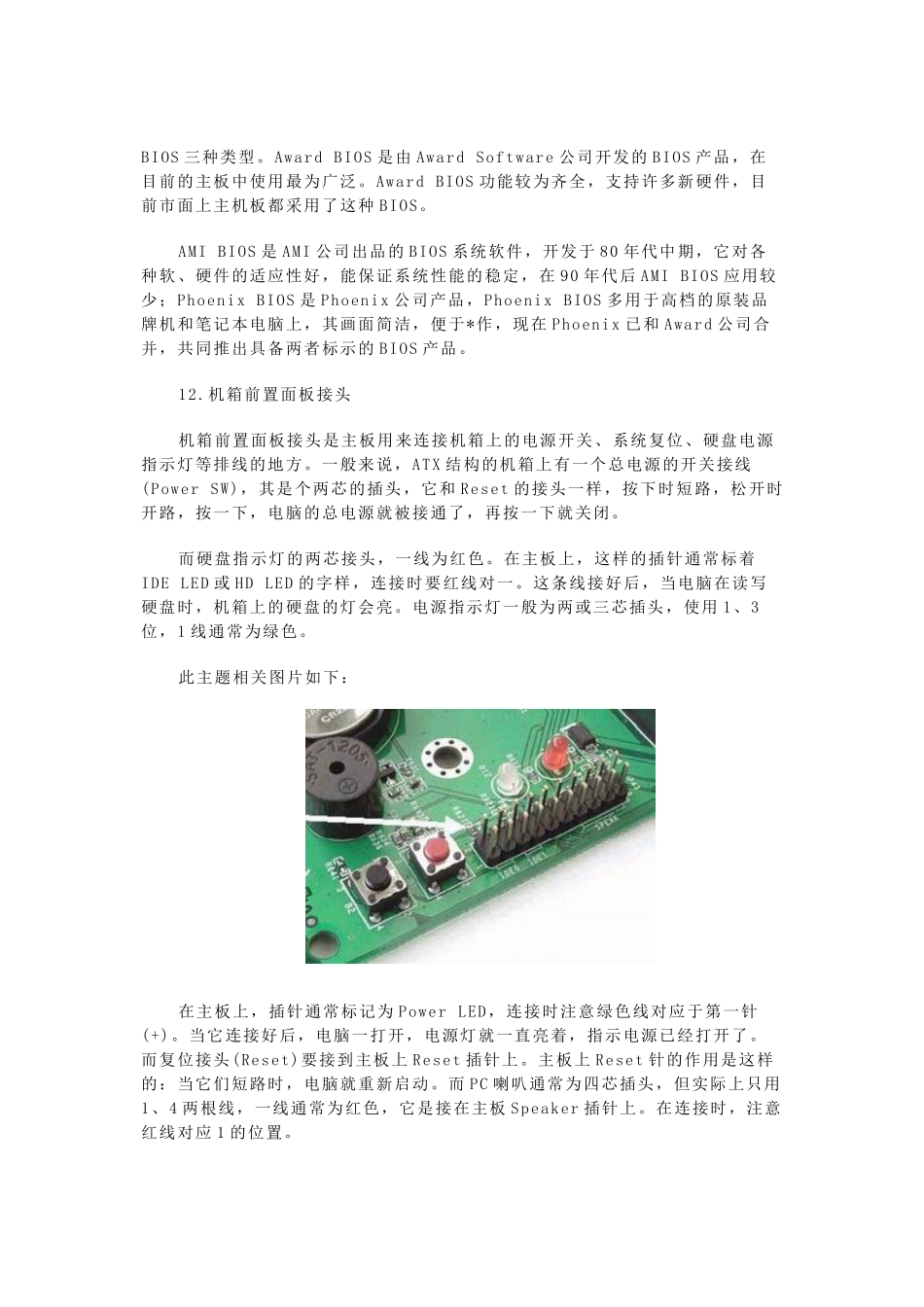

(图)全程图解主板(下)初学菜鸟们必看http://www.gog.com.cn 2005 年 02 月 05 日 金黔在线电源插座主要有 AT 电源插座和 ATX 电源插座两种，有的主板上同时具备这两种插座。AT 插座应用已久现已淘汰。而采用 20 口的 ATX 电源插座，采用了防插反设计，不会像 AT 电源一样因为插反而烧坏主板。除此而外，在电源插座附近一般还有主板的供电及稳压电路。此主题相关图片如下：主板的供电及稳压电路也是主板的重要组成部分，它一般由电容，稳压块或三极管场效应管，滤波线圈，稳压控制集成电路块等元器件组成。此外，P4 主板上一般还有一个 4 口专用 12V 电源插座。11.BIOS 及电池BIOS(BASIC INPUT/OUTPUT SYSTEM)基本输入输出系统是一块装入了启动和自检程序的 EPROM 或 EEPROM 集成块。实际上它是被固化在计算机 ROM(只读存储器)芯片上的一组程序，为计算机提供最低级的、最直接的硬件控制与支持。除此而外，在 BIOS 芯片附近一般还有一块电池组件，它为 BIOS 提供了启动时需要的电流。此主题相关图片如下：常见 BIOS 芯片的识别主板上的 ROM BIOS 芯片是主板上唯一贴有标签的芯片，一般为双排直插式封装(DIP)，上面一般印有“BIOS”字样，另外还有许多PLCC32 封装的 BIOS。此主题相关图片如下：早期的 BIOS 多为可重写 EPROM 芯片，上面的标签起着保护 BIOS 内容的作用，因为紫外线照射会使 EPROM 内容丢失，所以不能随便撕下。现在的 ROM BIOS 多采用 Flash ROM(快闪可擦可编程只读存储器)，通过刷新程序，可以对Flash ROM 进行重写，方便地实现 BIOS 升级。目前市面上较流行的主板 BIOS 主要有 Award BIOS、AMI BIOS、Phoenix BIOS 三种类型。Award BIOS 是由 Award Software 公司开发的 BIOS 产品，在目前的主板中使用最为广泛。Award BIOS 功能较为齐全，支持许多新硬件，目前市面上主机板都采用了这种 BIOS。AMI BIOS 是 AMI 公司出品的 BIOS 系统软件，开发于 80 年代中期，它对各种软、硬件的适应性好，能保证系统性能的稳定，在 90 年代后 AMI BIOS 应用较少；Phoenix BIOS 是 Phoenix 公司产品，Phoenix BIOS 多用于高档的原装品牌机和笔记本电脑上，其画面简洁，便于*作，现在 Phoenix 已和 Award 公司合并，共同推出具备两者标示的 BIOS 产品。12.机箱前置面板接头机箱前置面板接头是主板用来连接机箱上的电源开关、系统复位、硬...
