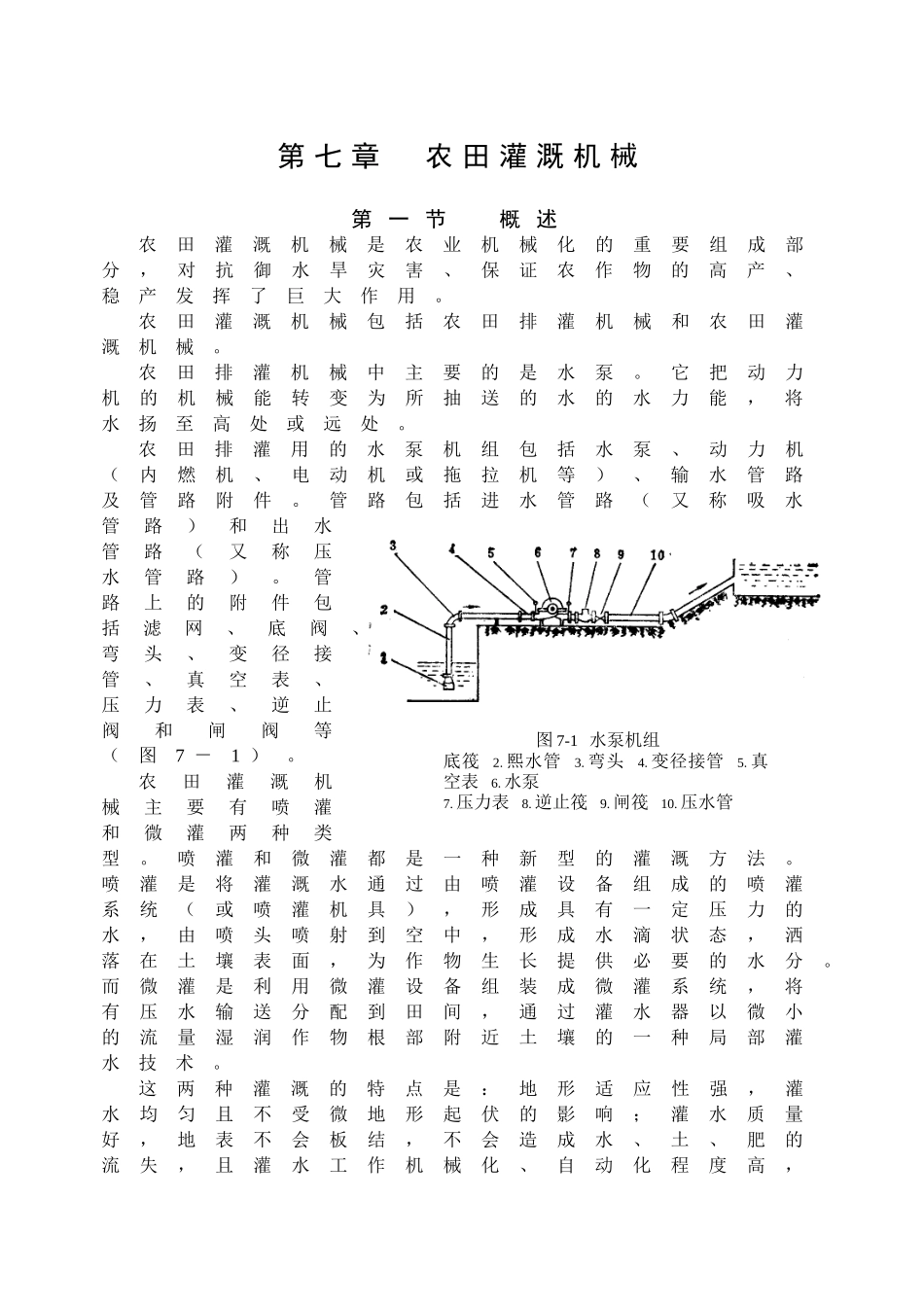

图 7-1 水泵机组底筏 2. 熙水管 3. 弯头 4. 变径接管 5. 真空表 6. 水泵7. 压力表 8. 逆止筏 9. 闸筏 10. 压水管第 七 章 农 田 灌 溉 机 械第 一 节 概 述农田灌溉机械是农业机械化的重要组成部分，对抗御水旱灾害、保证农作物的高产、稳产发挥了巨大作用。农田灌溉机械包括农田排灌机械和农田灌溉机械。农田排灌机械中主要的是水泵。它把动力机的机械能转变为所抽送的水的水力能，将水扬至高处或远处。农田排灌用的水泵机组包括水泵、动力机（内燃机、电动机或拖拉机等）、输水管路及管路附件。管路包括进水管路（又称吸水管路）和出水管路（又称压水管路）。管路上的附件包括滤网、底阀、弯头、变径接管、真空表、压力表、逆止阀和闸阀等（图7 －1 ）。农田灌溉机械主要有喷灌和微灌两种类型。喷灌和微灌都是一种新型的灌溉方法。喷灌是将灌溉水通过由喷灌设备组成的喷灌系统（或喷灌机具），形成具有一定压力的水，由喷头喷射到空中，形成水滴状态，洒落在土壤表面，为作物生长提供必要的水分。而微灌是利用微灌设备组装成微灌系统，将有压水输送分配到田间，通过灌水器以微小的流量湿润作物根部附近土壤的一种局部灌水技术。这两种灌溉的特点是：地形适应性强，灌水均匀且不受微地形起伏的影响；灌水质量好，地表不会板结，不会造成水、土、肥的流失，且灌水工作机械化、自动化程度高，图 7-2 喷灌系统组成示意图有利于科学用水、省水、省劳动力、增产；灌水设备还可以综合利用，如施肥、农药等，喷灌还有调节田间小气候的作用，用喷雾灌溉方式进行凉爽灌溉或防霜冻，以及利用城市生活污水进行排污灌溉等多种功能。但是，设备投资较大，运行时要消耗能量，特别是喷灌受风的影响大，二级风以上就降低了喷灌的均匀度。干热有风气候，喷灌时水的蒸发，漂移损失较大。在喷灌强度大，喷洒时间短的情况下，土壤湿润层较浅等。第 二 节 喷 灌 机 械一、喷灌系统的组成和分类1 ．喷灌系统的组成喷灌系统通常由水源工程、首部装置、输配水管道系统和喷头等部分组成（图7 －2 ）。（1 ）水源工程 包括河流、湖泊、池塘和井泉等都可作为喷灌的水源，但都必须修建相应的水源工程，如泵站及附属设施、水量调蓄池和沉淀池等。（2 ）水泵及配套动力机 水泵将灌溉水从水源点吸提、增压、输送到管道系统。喷灌系统常用的水泵有离心泵、自吸式离心泵、长轴井泵、深井潜水泵等。在有电力供应的地方常用电动机作...
