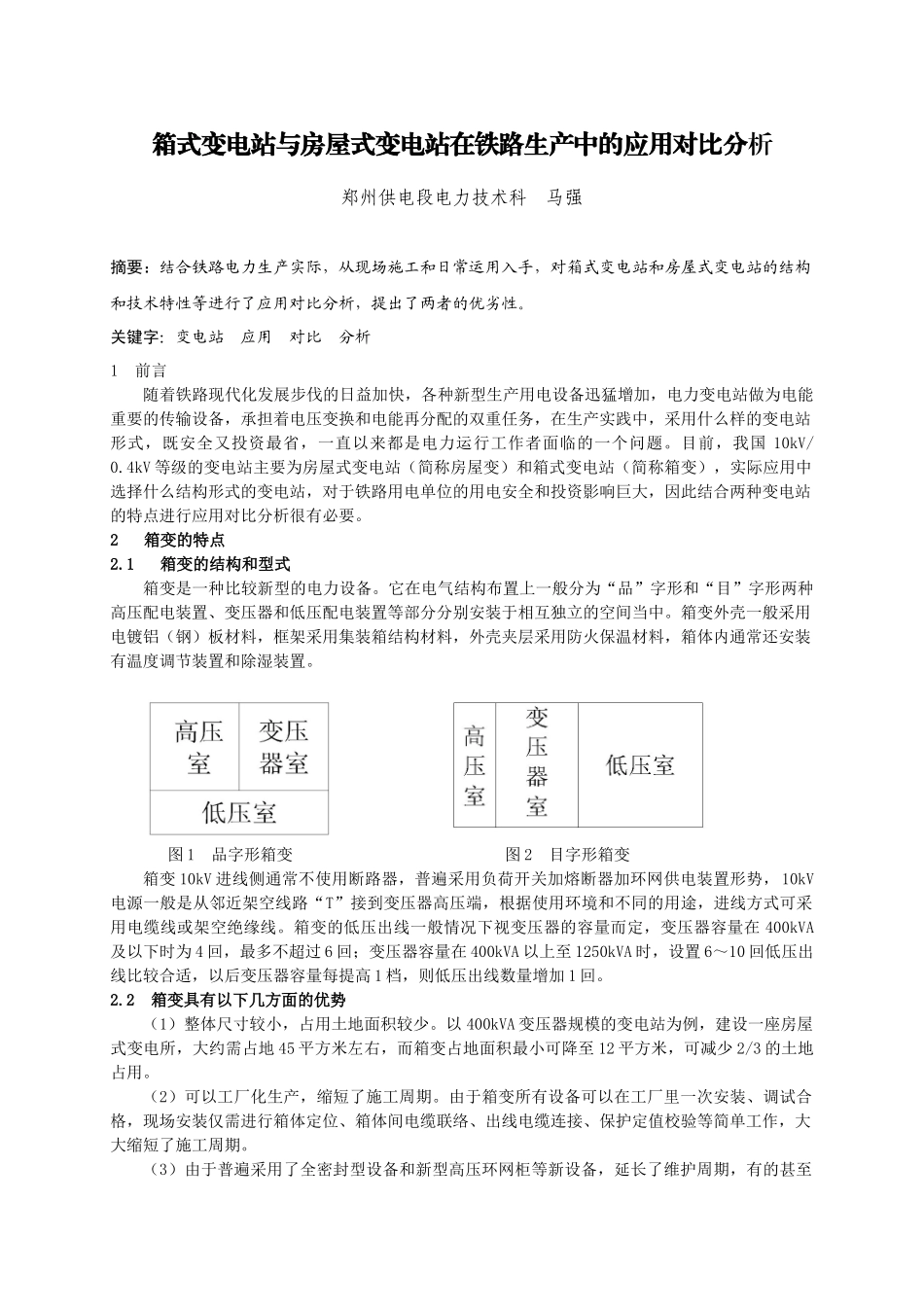

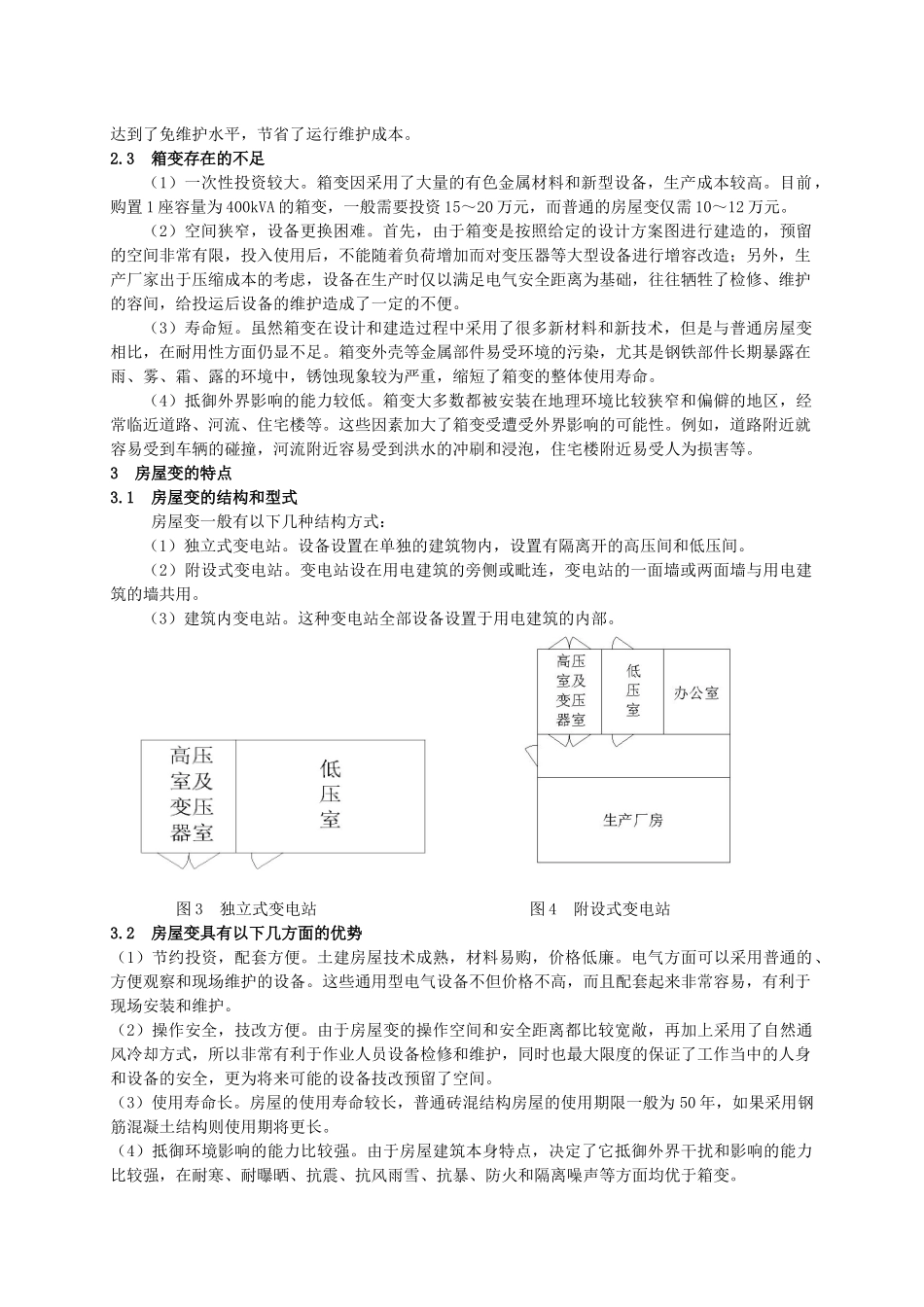

箱式变电站与房屋式变电站在铁路生产中的应用对比分析郑州供电段电力技术科 马强摘要：结合铁路电力生产实际，从现场施工和日常运用入手，对箱式变电站和房屋式变电站的结构和技术特性等进行了应用对比分析，提出了两者的优劣性。关键字：变电站 应用 对比 分析1 前言随着铁路现代化发展步伐的日益加快，各种新型生产用电设备迅猛增加，电力变电站做为电能重要的传输设备，承担着电压变换和电能再分配的双重任务，在生产实践中，采用什么样的变电站形式，既安全又投资最省，一直以来都是电力运行工作者面临的一个问题。目前，我国 10kV/0.4kV 等级的变电站主要为房屋式变电站（简称房屋变）和箱式变电站（简称箱变），实际应用中选择什么结构形式的变电站，对于铁路用电单位的用电安全和投资影响巨大，因此结合两种变电站的特点进行应用对比分析很有必要。2箱变的特点2.1箱变的结构和型式箱变是一种比较新型的电力设备。它在电气结构布置上一般分为“品”字形和“目”字形两种高压配电装置、变压器和低压配电装置等部分分别安装于相互独立的空间当中。箱变外壳一般采用电镀铝（钢）板材料，框架采用集装箱结构材料，外壳夹层采用防火保温材料，箱体内通常还安装有温度调节装置和除湿装置。 图 1 品字形箱变 图 2 目字形箱变箱变 10kV 进线侧通常不使用断路器，普遍采用负荷开关加熔断器加环网供电装置形势，10kV电源一般是从邻近架空线路“T”接到变压器高压端，根据使用环境和不同的用途，进线方式可采用电缆线或架空绝缘线。箱变的低压出线一般情况下视变压器的容量而定，变压器容量在 400kVA及以下时为 4 回，最多不超过 6 回；变压器容量在 400kVA 以上至 1250kVA 时，设置 6～10 回低压出线比较合适，以后变压器容量每提高 1 档，则低压出线数量增加 1 回。2.2 箱变具有以下几方面的优势（1）整体尺寸较小，占用土地面积较少。以 400kVA 变压器规模的变电站为例，建设一座房屋式变电所，大约需占地 45 平方米左右，而箱变占地面积最小可降至 12 平方米，可减少 2/3 的土地占用。（2）可以工厂化生产，缩短了施工周期。由于箱变所有设备可以在工厂里一次安装、调试合格，现场安装仅需进行箱体定位、箱体间电缆联络、出线电缆连接、保护定值校验等简单工作，大大缩短了施工周期。（3）由于普遍采用了全密封型设备和新型高压环网柜等新设备，延长了维护周期，有的甚至达到了免维护水平，节省了运行维护成...
