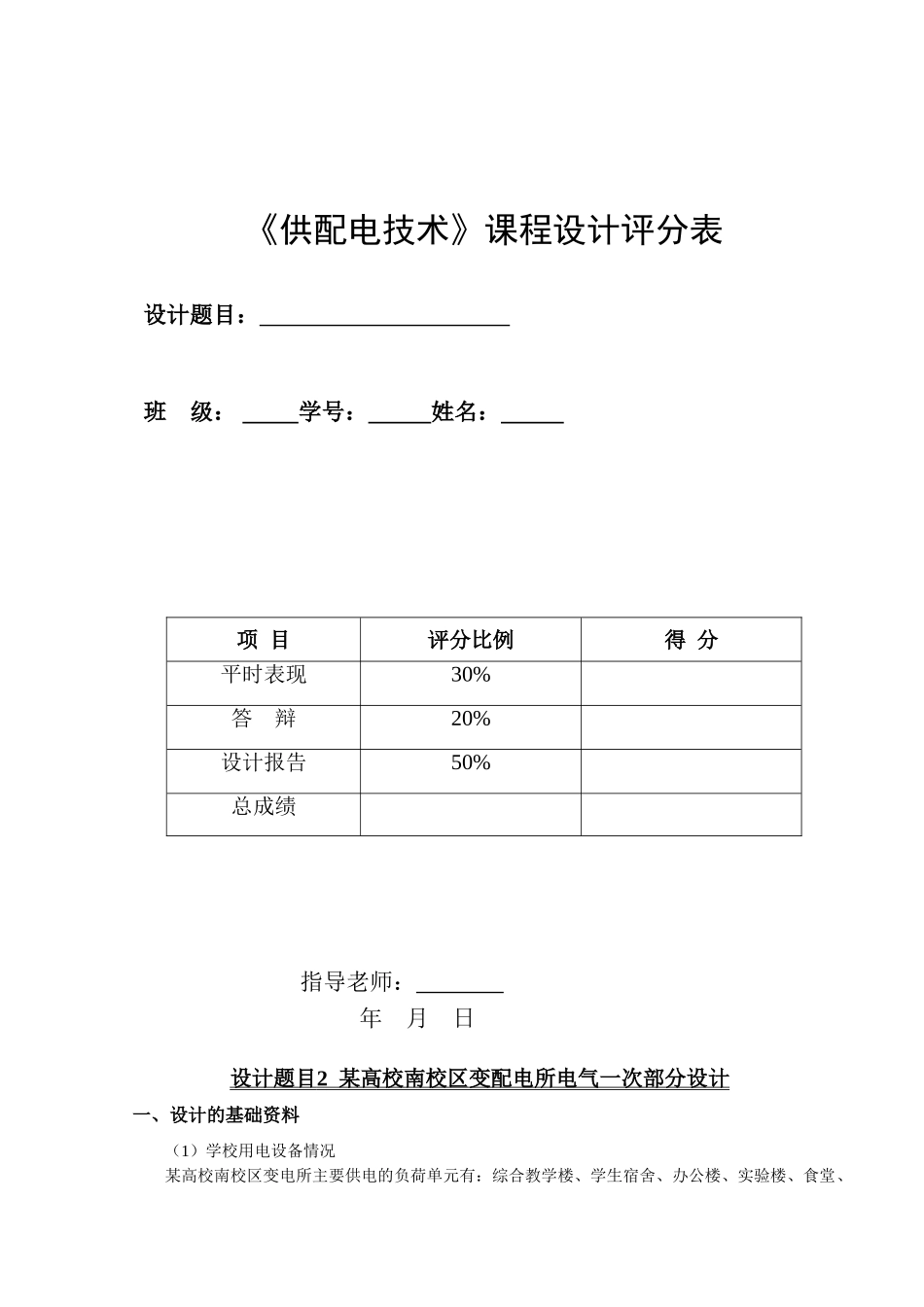

《供配电技术》课程设计评分表设计题目： 班 级： 学号： 姓名： 项 目评分比例得 分平时表现30%答 辩20%设计报告50%总成绩 指导老师： 年 月 日设计题目 2 某高校南校区变配电所电气一次部分设计 一、设计的基础资料（1）学校用电设备情况某高校南校区变电所主要供电的负荷单元有：综合教学楼、学生宿舍、办公楼、实验楼、食堂、锅炉房、南校区等。其中教学楼、实验楼为较重要的负荷。用电设备的电压均为 380V。本校用电具有季节性负荷及昼夜负荷变动大的特点。其负荷统计资料见表 1。表 1 校区负荷统计资料厂房编号厂房名称设备容量/kW需要系数Kd功率因数cosφ计 算 负 荷P30/kWQ30/kvarS30/kVAI30/A1综合教学楼1502食堂2803实验楼3504办公楼425学生宿舍 11806学生宿舍 22807团学楼、车库808南校区7609锅炉房5010商铺35合计2207（2）电源情况本校由距其 3 公里处的龚家湾变电站接一回 10kV 架空线路进线供电，架空线路选用 LGJ－120，几何均距 2m。龚家湾区域变电站 10kV 出口短路容量为 500MVA。供电部门对其功率因数要求为 cos=0.9 以上。二、 设计任务 （1）主接线设计：根据设计任务书，分析原始资料与数据，设计主接线，在此基础上进行负荷计算，列出负荷计算汇总表。 （2）短路电流计算：根据电气设备选择和继电保护的需要，确定短路计算点，计算三相短路电流，计算结果列出汇总表。 （3）主要电气设备选择：主要电气设备的选择包括断路器、隔离开关、互感器、导线截面和型号等等设备的选择及校验；选用设备型号、数量，汇成设备一览表。 （4）变压器保护配置：确定主变压器的保护方式，不要求整定计算。三、设计成果 1． 设计说明书2． 设计图纸： 变电所电气主接线图；电气主接线监控界面；微机保护装置的监控组态界面。目录目录............................................................................................................................................................- 2 -1.设计的内容和要求..................................................................................................................................- 4 -1.1 设计的基础资料...........................................................................................................................- 4 -1.2 设计原则和基本要求...................................
