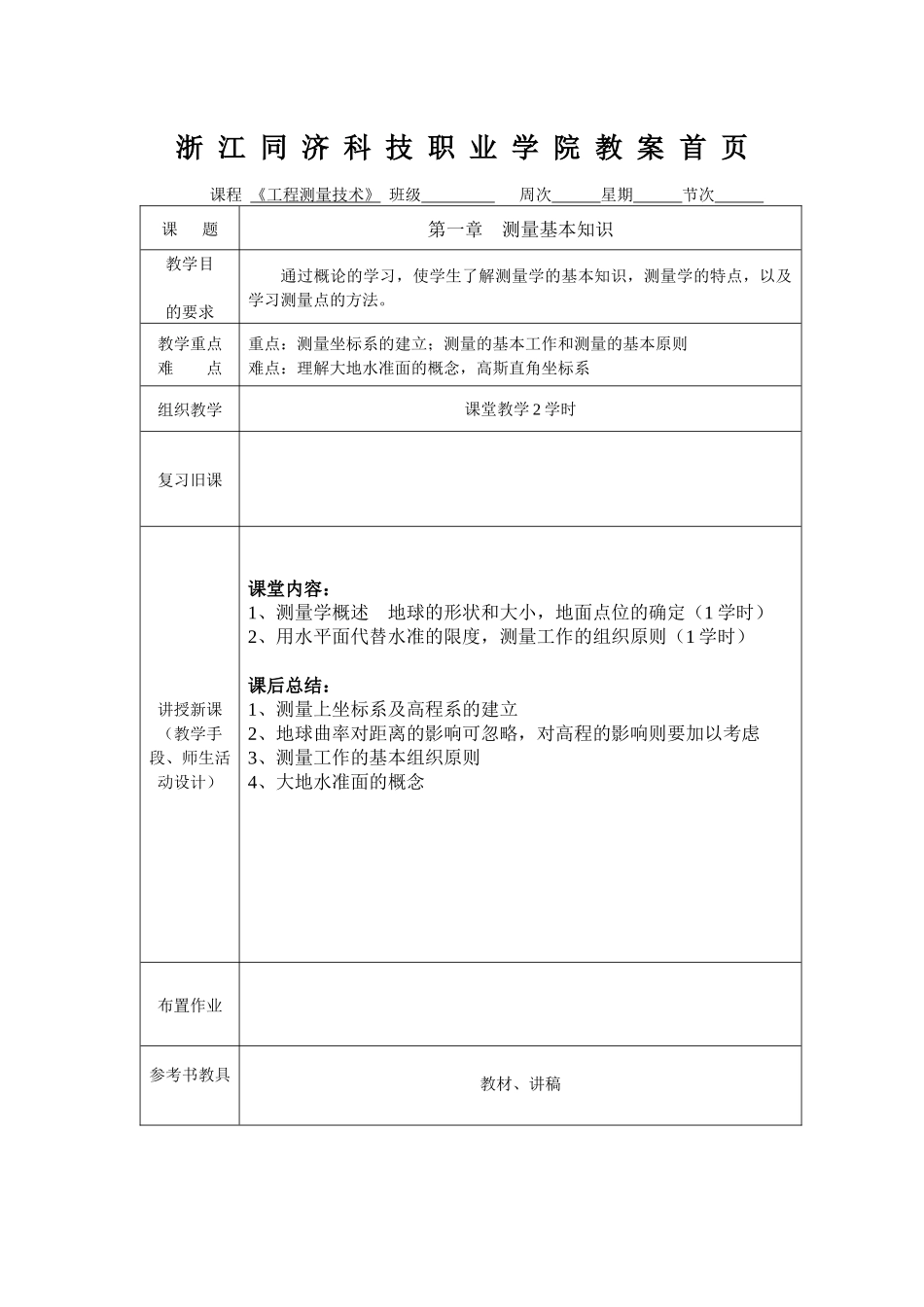

浙 江 同 济 科 技 职 业 学 院 教 案 首 页课程 《工程测量技术》 班级 周次 星期 节次 课 题第一章 测量基本知识教学目的要求通过概论的学习,使学生了解测量学的基本知识,测量学的特点,以及学习测量点的方法。教学重点难 点重点:测量坐标系的建立;测量的基本工作和测量的基本原则难点:理解大地水准面的概念,高斯直角坐标系组织教学课堂教学 2 学时复习旧课讲授新课(教学手段、师生活动设计)课堂内容:1、测量学概述 地球的形状和大小,地面点位的确定(1 学时)2、用水平面代替水准的限度,测量工作的组织原则(1 学时)课后总结:1、测量上坐标系及高程系的建立2、地球曲率对距离的影响可忽略,对高程的影响则要加以考虑3、测量工作的基本组织原则4、大地水准面的概念布置作业 参考书教具教材、讲稿 Ch1 测量基本知识§1-1 测量学的任务与作用一、定义:研究地球的形状和大小以及确定地面点位的学科。二、分类(按研究的范围和对象的不同)1、大地测量学研究地球表面大区域点位测定以及整个地球的形状,大小和地球重力场测定的理论和方法的学科。它分为常规大地测量和卫星大地测量。2、普通测量学研究地球表面局部地区的地貌及人工构造物将其测绘成地形图的基本理论和方法的科学。3、摄影测量学利用摄影或遥感技术获取被测地表物华的信息(影式或数字),进行分析处理,绘制成地形图或数字模型的学科。4、工程测量学研究工程建设在规划、设计、施工、运行、管理等各阶段进行的测量工作的理论和方法的学科。5、制图学研究将地球表面的点,线经过投影变换后绘制成各种不同要求的地图、海图的学科。三、任务1、测绘通过点位的测定,将地物和地貌绘制成图,为工程建设提供可靠的数据资料。2、测设将设计图上的工程构造物的平面位置和高程在实地标定出来,作为施工的依据。① 仪器测绘上的变革(全站仪、GPS、3D 激光扫描);3S②技术;3S③技术,GIS、GPS、RS 北约对南联盟的军事打击中,以空间技术计算机技术,通讯技术和信息技术为支柱的测绘高新技术日新月异。Geomaties 地球空间信息学。发展:①电子仪器,实现数据自动采集,处理贮存与输出; ② 数字化成圆系统,(航测与全站仪,成圆周期短,劳动强度小,图纸精度高。)§1-2 地球的形状和大小最高珠穆朗玛峰 8848.13m,最低马里亚纳海沟 11022m(R 地=6371km)海水占 71%设想海水所覆盖的形华看作地球总的形状一、水准面设想以一个静止...
