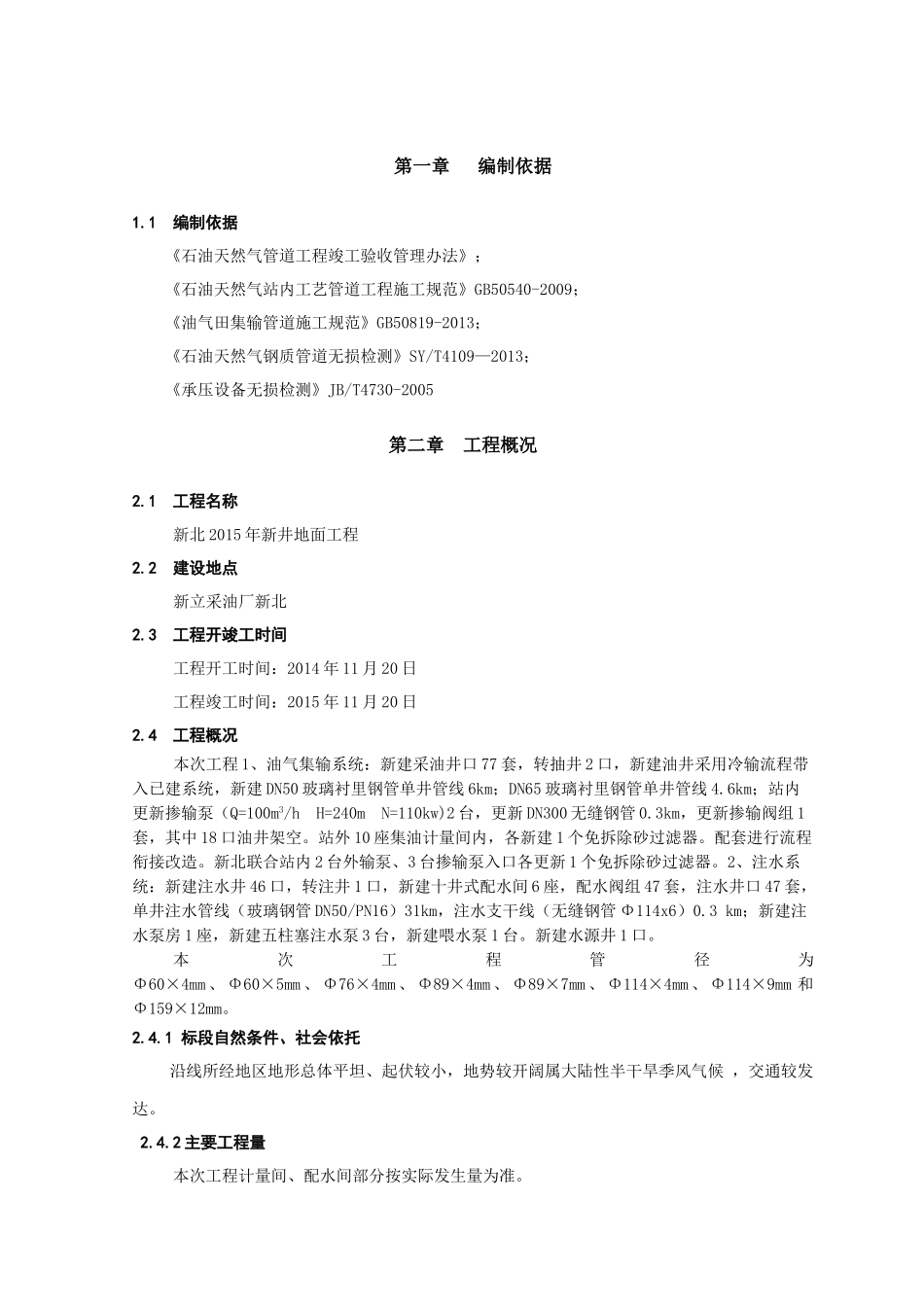

第一章 编制依据1.1 编制依据《石油天然气管道工程竣工验收管理办法》；《石油天然气站内工艺管道工程施工规范》GB50540-2009；《油气田集输管道施工规范》GB50819-2013；《石油天然气钢质管道无损检测》SY/T4109—2013；《承压设备无损检测》JB/T4730-2005第二章 工程概况2.1 工程名称新北 2015 年新井地面工程2.2 建设地点 新立采油厂新北2.3 工程开竣工时间 工程开工时间：2014 年 11 月 20 日 工程竣工时间：2015 年 11 月 20 日2.4 工程概况本次工程 1、油气集输系统：新建采油井口 77 套，转抽井 2 口，新建油井采用冷输流程带入已建系统，新建 DN50 玻璃衬里钢管单井管线 6km；DN65 玻璃衬里钢管单井管线 4.6km；站内更新掺输泵（Q=100m3/h H=240m N=110kw)2 台，更新 DN300 无缝钢管 0.3km，更新掺输阀组 1套，其中 18 口油井架空。站外 10 座集油计量间内，各新建 1 个免拆除砂过滤器。配套进行流程衔接改造。新北联合站内 2 台外输泵、3 台掺输泵入口各更新 1 个免拆除砂过滤器。2、注水系统：新建注水井 46 口，转注井 1 口，新建十井式配水间 6 座，配水阀组 47 套，注水井口 47 套，单井注水管线（玻璃钢管 DN50/PN16）31km，注水支干线（无缝钢管 Φ114x6）0.3 km；新建注水泵房 1 座，新建五柱塞注水泵 3 台，新建喂水泵 1 台。新建水源井 1 口。本次工程管径为Φ60×4mm 、 Φ60×5mm 、 Φ76×4mm 、 Φ89×4mm 、 Φ89×7mm 、 Φ114×4mm 、 Φ114×9mm 和Φ159×12mm。2.4.1 标段自然条件、社会依托沿线所经地区地形总体平坦、起伏较小，地势较开阔属大陆性半干旱季风气候 ，交通较发达。 2.4.2 主要工程量本次工程计量间、配水间部分按实际发生量为准。本次工程单井管线、注水支干线部分按实际发生量为准。第三章 检测部署3.1 概述为了高质量、高标准的完成这一工程，我们将精心组织、周密部署、科学管理，以严细认真的工作态度创建一流的检测质量和业绩。我们坚决服从业主和监理的指令，配合好施工单位的工作，不论何种原因，决不因无损检测而影响施工单位的焊接进度。并做好数字化管道的工作。3.2 检测能力分析根据满足检测要求和按高标准的要求进行检测。人员资质：射线和超声波Ⅱ级人员不少于 2人，表面Ⅱ级人员不少于 2 人，Ⅰ级检测人员数量随工程要求随时进行调整，完全满足工程检测要求。3.3 项目组织机构根据检测...
