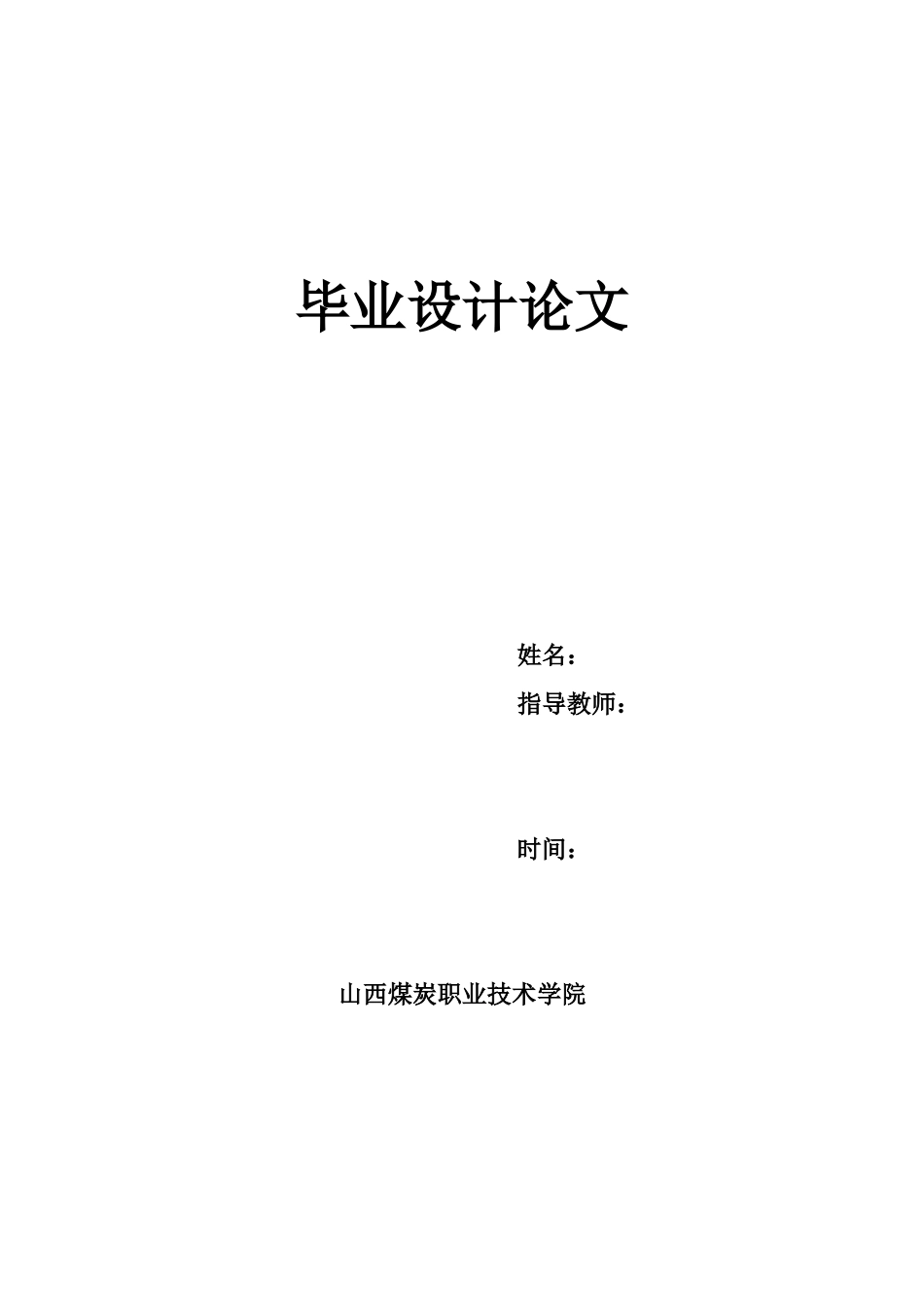

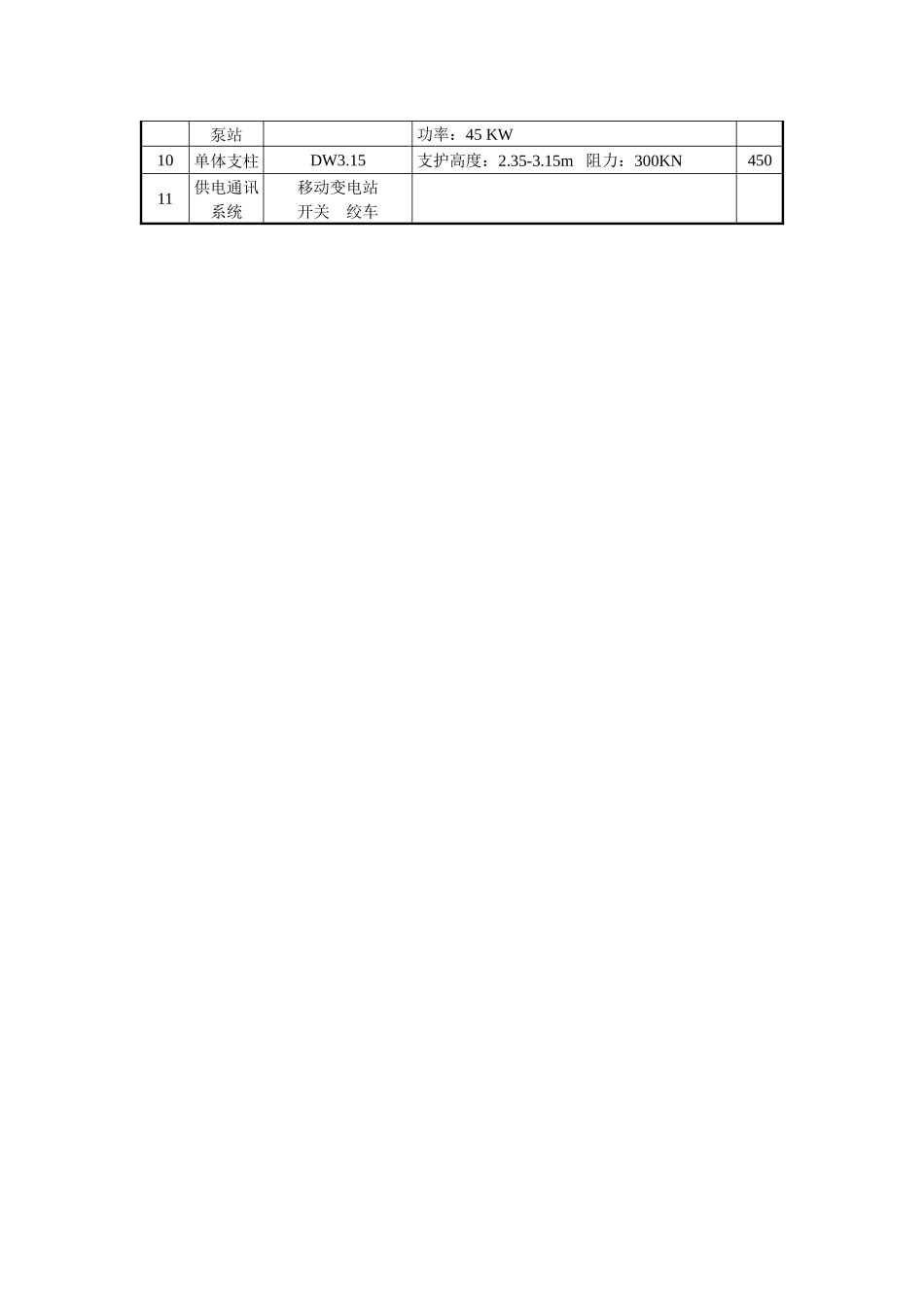

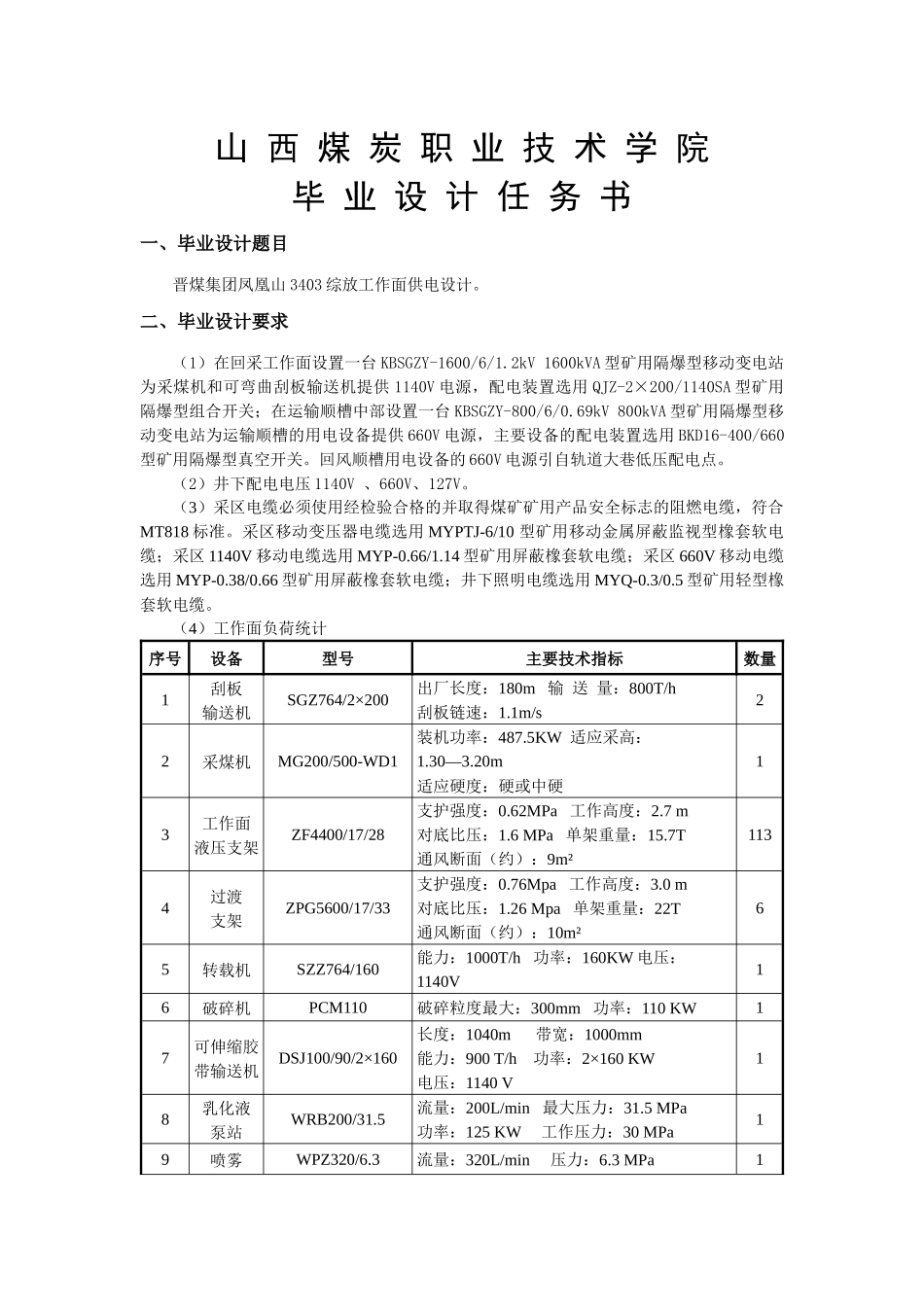

毕业设计论文姓名：指导教师：时间：山西煤炭职业技术学院山 西 煤 炭 职 业 技 术 学 院毕 业 设 计 任 务 书一、毕业设计题目晋煤集团凤凰山 3403 综放工作面供电设计。二、毕业设计要求（1）在回采工作面设置一台 KBSGZY-1600/6/1.2kV 1600kVA 型矿用隔爆型移动变电站为采煤机和可弯曲刮板输送机提供 1140V 电源，配电装置选用 QJZ-2×200/1140SA 型矿用隔爆型组合开关；在运输顺槽中部设置一台 KBSGZY-800/6/0.69kV 800kVA 型矿用隔爆型移动变电站为运输顺槽的用电设备提供 660V 电源，主要设备的配电装置选用 BKD16-400/660型矿用隔爆型真空开关。回风顺槽用电设备的 660V 电源引自轨道大巷低压配电点。（2）井下配电电压 1140V 、660V、127V。（3）采区电缆必须使用经检验合格的并取得煤矿矿用产品安全标志的阻燃电缆，符合MT818 标准。采区移动变压器电缆选用 MYPTJ-6/10 型矿用移动金属屏蔽监视型橡套软电缆；采区 1140V 移动电缆选用 MYP-0.66/1.14 型矿用屏蔽橡套软电缆；采区 660V 移动电缆选用 MYP-0.38/0.66 型矿用屏蔽橡套软电缆；井下照明电缆选用 MYQ-0.3/0.5 型矿用轻型橡套软电缆。（4）工作面负荷统计序号设备型号主要技术指标数量1刮板输送机SGZ764/2×200出厂长度：180m 输 送 量：800T/h刮板链速：1.1m/s22采煤机MG200/500-WD1装机功率：487.5KW 适应采高：1.30―3.20m适应硬度：硬或中硬13工作面液压支架ZF4400/17/28支护强度：0.62MPa 工作高度：2.7 m对底比压：1.6 MPa 单架重量：15.7T通风断面（约）：9m²1134过渡支架ZPG5600/17/33支护强度：0.76Mpa 工作高度：3.0 m对底比压：1.26 Mpa 单架重量：22T通风断面（约）：10m²65转载机SZZ764/160能力：1000T/h 功率：160KW 电压： 1140V16破碎机PCM110破碎粒度最大：300mm 功率：110 KW17可伸缩胶带输送机DSJ100/90/2×160长度：1040m 带宽：1000mm能力：900 T/h 功率：2×160 KW电压：1140 V18乳化液泵站WRB200/31.5流量：200L/min 最大压力：31.5 MPa功率：125 KW 工作压力：30 MPa19喷雾WPZ320/6.3流量：320L/min 压力：6.3 MPa1泵站功率：45 KW10单体支柱DW3.15支护高度：2.35-3.15m 阻力：300KN45011供电通讯系统移动变电站开关 绞车三、毕业设计内容第一部分：高压电缆的选型设计（1）选择电缆基本参数；（2）按持续工作电流计算与校验；（3）按电压损失计算与校验；（4）按经济...
