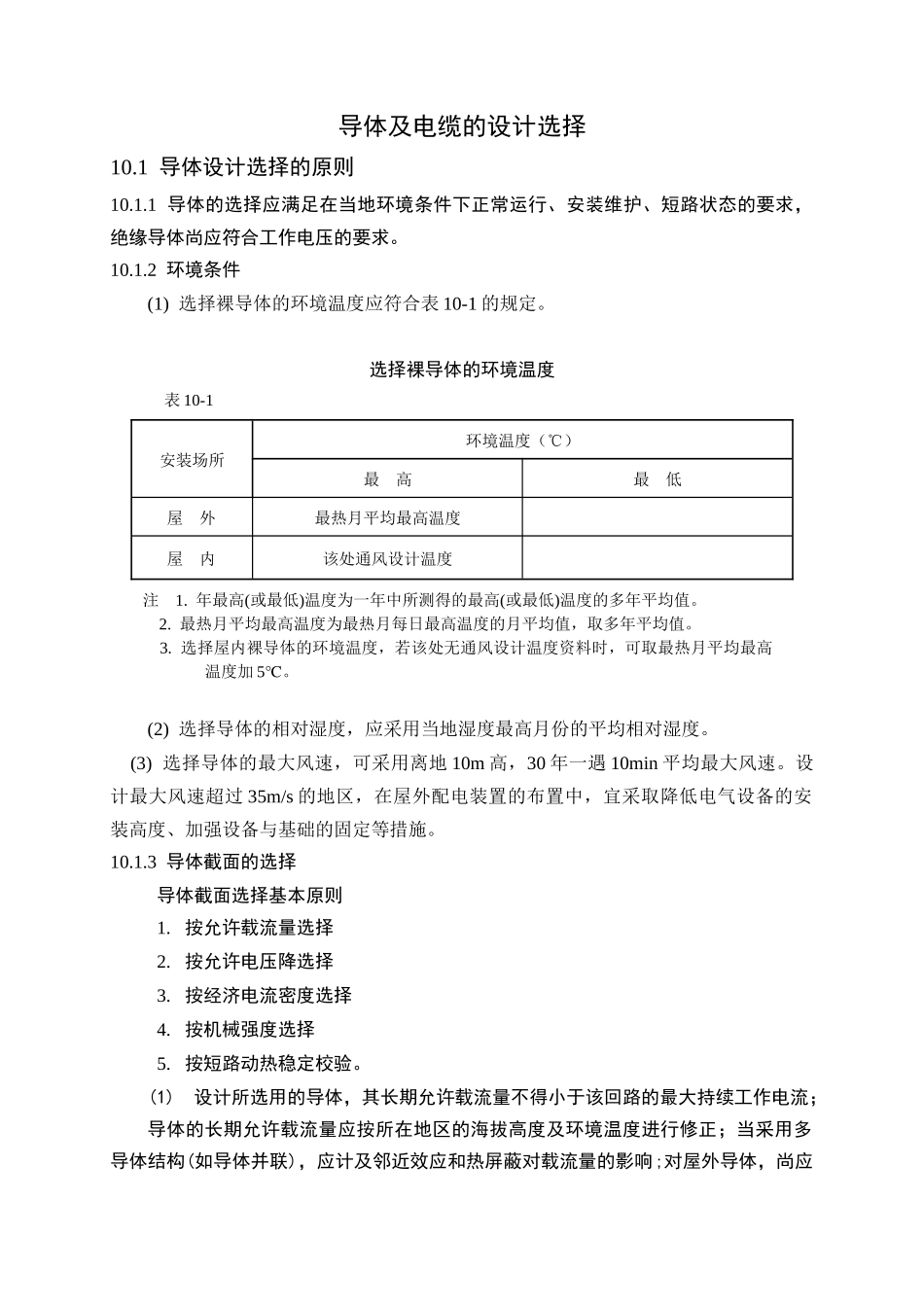

导体及电缆的设计选择10.1 导体设计选择的原则10.1.1 导体的选择应满足在当地环境条件下正常运行、安装维护、短路状态的要求，绝缘导体尚应符合工作电压的要求。10.1.2 环境条件(1) 选择裸导体的环境温度应符合表 10-1 的规定。选择裸导体的环境温度表 10-1安装场所环境温度（℃）最 高最 低屋 外最热月平均最高温度屋 内该处通风设计温度注 1. 年最高(或最低)温度为一年中所测得的最高(或最低)温度的多年平均值。 2. 最热月平均最高温度为最热月每日最高温度的月平均值，取多年平均值。 3. 选择屋内裸导体的环境温度，若该处无通风设计温度资料时，可取最热月平均最高温度加 5℃。(2) 选择导体的相对湿度，应采用当地湿度最高月份的平均相对湿度。 (3) 选择导体的最大风速，可采用离地 10m 高，30 年一遇 10min 平均最大风速。设计最大风速超过 35m/s 的地区，在屋外配电装置的布置中，宜采取降低电气设备的安装高度、加强设备与基础的固定等措施。10.1.3 导体截面的选择导体截面选择基本原则1. 按允许载流量选择2. 按允许电压降选择3. 按经济电流密度选择4. 按机械强度选择5. 按短路动热稳定校验。(1) 设计所选用的导体，其长期允许载流量不得小于该回路的最大持续工作电流；导体的长期允许载流量应按所在地区的海拔高度及环境温度进行修正；当采用多导体结构(如导体并联)，应计及邻近效应和热屏蔽对载流量的影响;对屋外导体，尚应计及日照对其载流量的影响。题目：选用导体的允许载流量不得小于该回路的 ( B )A 短路电流有效值 B 最大持续工作电流C 短路全电流 D 接地电流题目： 按回路最大持续工作电流选择裸导体截面时，导体允许载流量，应按 (A,B,C,D )进行修正。A 所在地区的海拔高度 B 所在地区的环境温度C 多导体结构的邻近效应 D 多导体结构的热屏蔽效应(2)按允许电压降选择导体时,线路允许电压损失1)高压线路:自供电的变电所二次侧出口至线路末端变压器或末端受电变电所一次测入口的允许电压损失,为供电变电所二次侧额足电压(6kV、10kV)的5%。2)低压线路:自配电变压器二次侧出口至线路末端(不包括接户线)的允许的电压损失一般额定配电电压(220V、380V)的 4%。一般低压线路总的允许电压损失为 5％，故建筑物内线路允许的电压损失约为 1％。电压损失计算基本公式： Δu =√3 I (Rcos ϕ+X sin ϕ)10U N式中 UN____系统标称电压(kV);I______负荷电流; Cosϕ ___-负荷...
