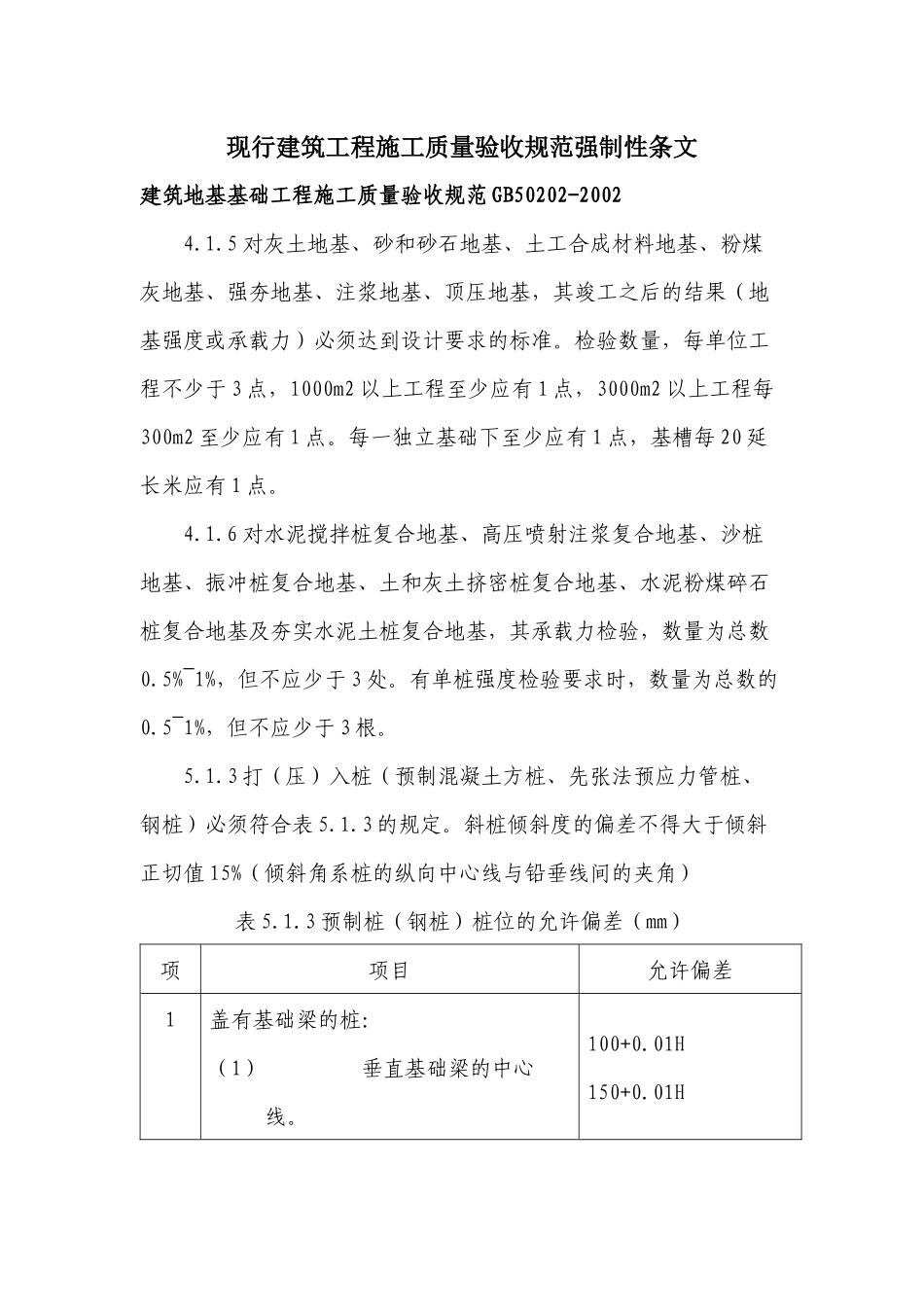

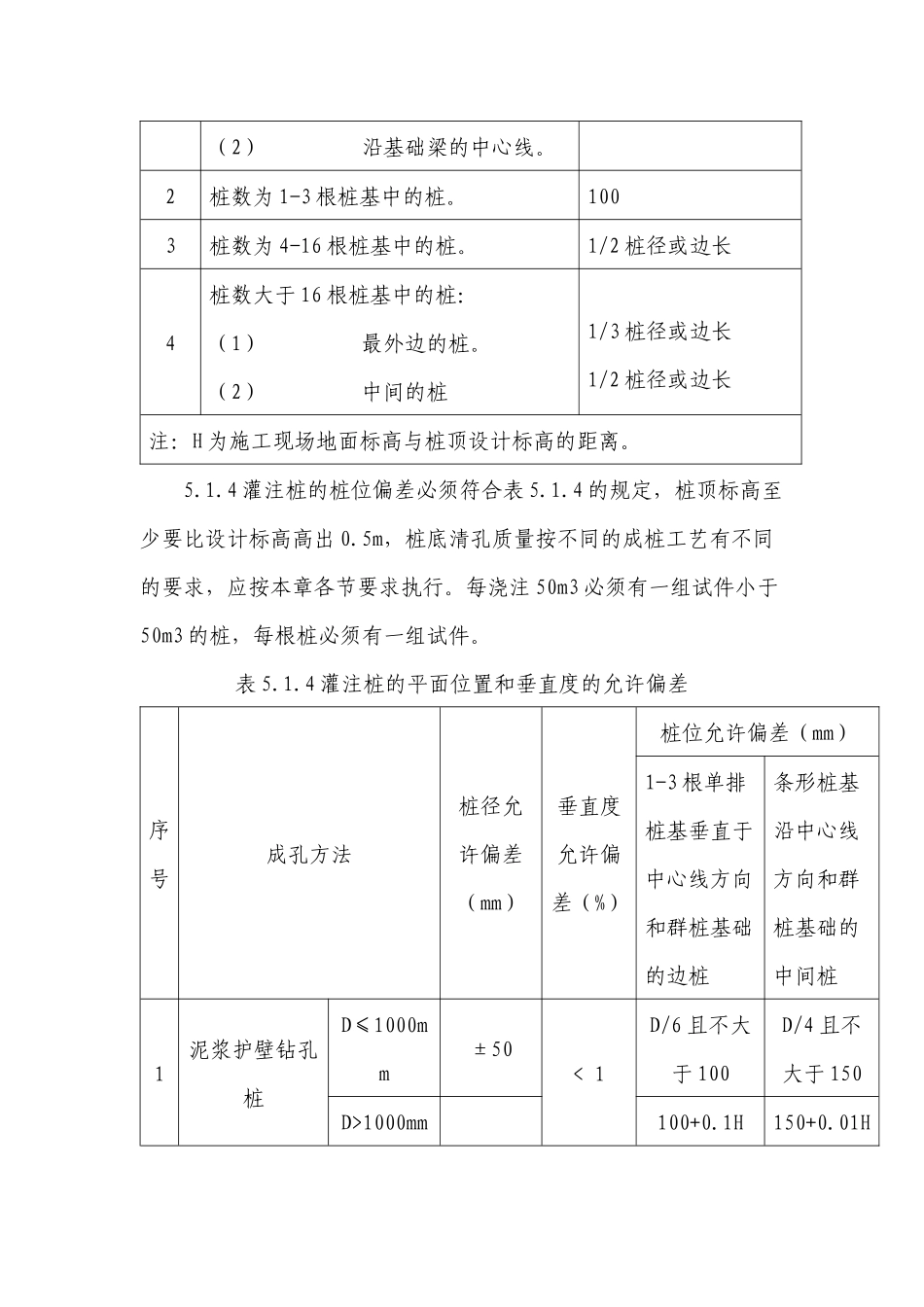

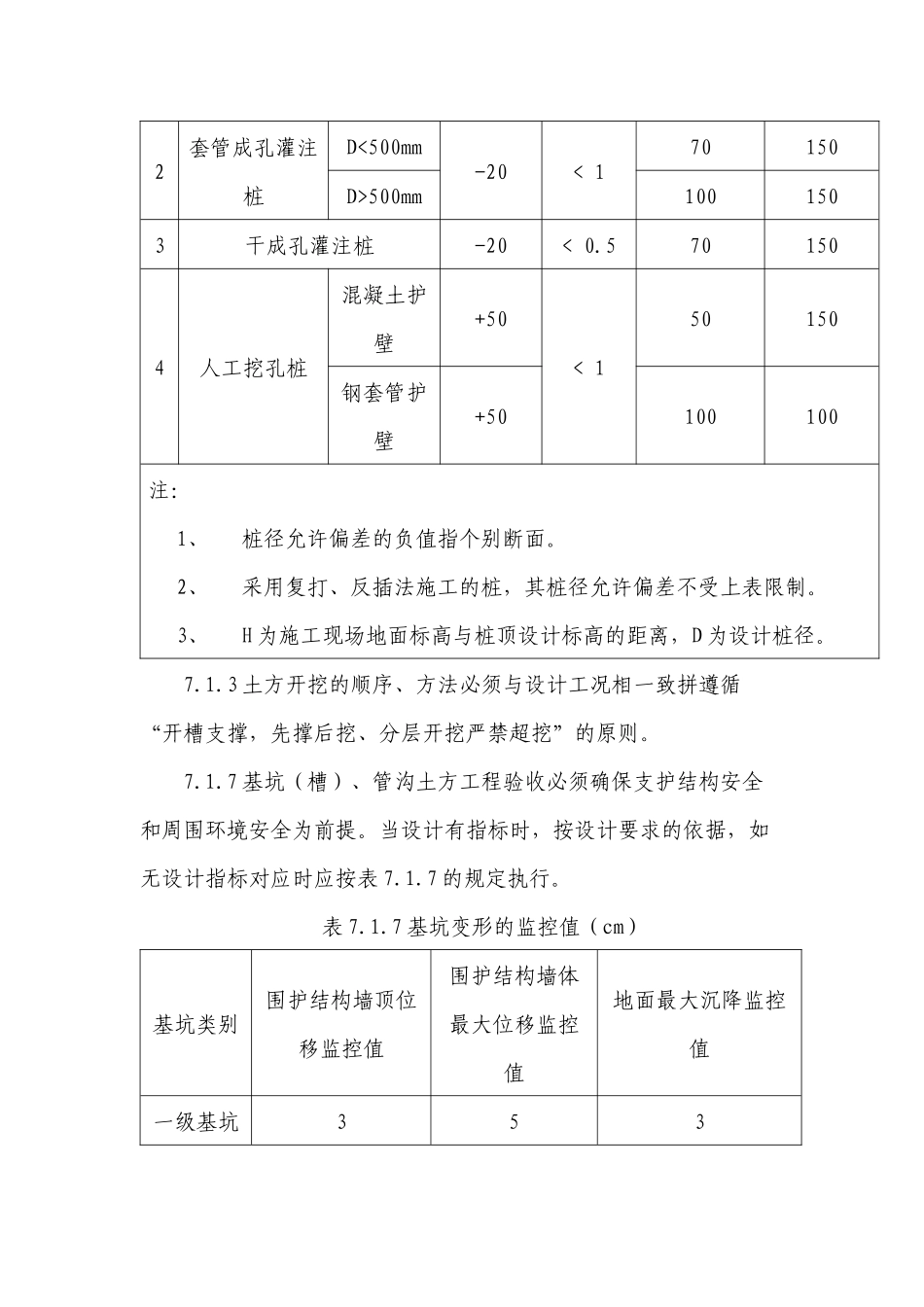

现行建筑工程施工质量验收规范强制性条文建筑地基基础工程施工质量验收规范 GB50202-20024.1.5 对灰土地基、砂和砂石地基、土工合成材料地基、粉煤灰地基、强夯地基、注浆地基、顶压地基，其竣工之后的结果（地基强度或承载力）必须达到设计要求的标准。检验数量，每单位工程不少于 3 点，1000m2 以上工程至少应有 1 点，3000m2 以上工程每300m2 至少应有 1 点。每一独立基础下至少应有 1 点，基槽每 20 延长米应有 1 点。4.1.6 对水泥搅拌桩复合地基、高压喷射注浆复合地基、沙桩地基、振冲桩复合地基、土和灰土挤密桩复合地基、水泥粉煤碎石桩复合地基及夯实水泥土桩复合地基，其承载力检验，数量为总数0.5%~1%，但不应少于 3 处。有单桩强度检验要求时，数量为总数的0.5~1%，但不应少于 3 根。5.1.3 打（压）入桩（预制混凝土方桩、先张法预应力管桩、钢桩）必须符合表 5.1.3 的规定。斜桩倾斜度的偏差不得大于倾斜正切值 15%（倾斜角系桩的纵向中心线与铅垂线间的夹角）表 5.1.3 预制桩（钢桩）桩位的允许偏差（mm）项项目允许偏差1盖有基础梁的桩：（1） 垂直基础梁的中心线。100+0.01H150+0.01H（2） 沿基础梁的中心线。2桩数为 1-3 根桩基中的桩。1003桩数为 4-16 根桩基中的桩。1/2 桩径或边长4桩数大于 16 根桩基中的桩：（1） 最外边的桩。（2） 中间的桩1/3 桩径或边长1/2 桩径或边长注：H 为施工现场地面标高与桩顶设计标高的距离。5.1.4 灌注桩的桩位偏差必须符合表 5.1.4 的规定，桩顶标高至少要比设计标高高出 0.5m，桩底清孔质量按不同的成桩工艺有不同的要求，应按本章各节要求执行。每浇注 50m3 必须有一组试件小于50m3 的桩，每根桩必须有一组试件。表 5.1.4 灌注桩的平面位置和垂直度的允许偏差序号成孔方法桩径允许偏差（mm）垂直度允许偏差（%）桩位允许偏差（mm）1-3 根单排桩基垂直于中心线方向和群桩基础的边桩条形桩基沿中心线方向和群桩基础的中间桩1泥浆护壁钻孔桩D≤1000mm±50< 1D/6 且不大于 100D/4 且不大于 150D>1000mm100+0.1H150+0.01H2套管成孔灌注桩D<500mm-20< 170150D>500mm1001503干成孔灌注桩-20< 0.5701504人工挖孔桩混凝土护壁+50< 150150钢套管护壁+50100100注：1、 桩径允许偏差的负值指个别断面。2、 采用复打、反插法施工的桩，其桩径允许偏差不受上表限制。3、 H 为施工现场地面标高与桩顶设计标高的距离，D 为设计桩径。7.1.3...
