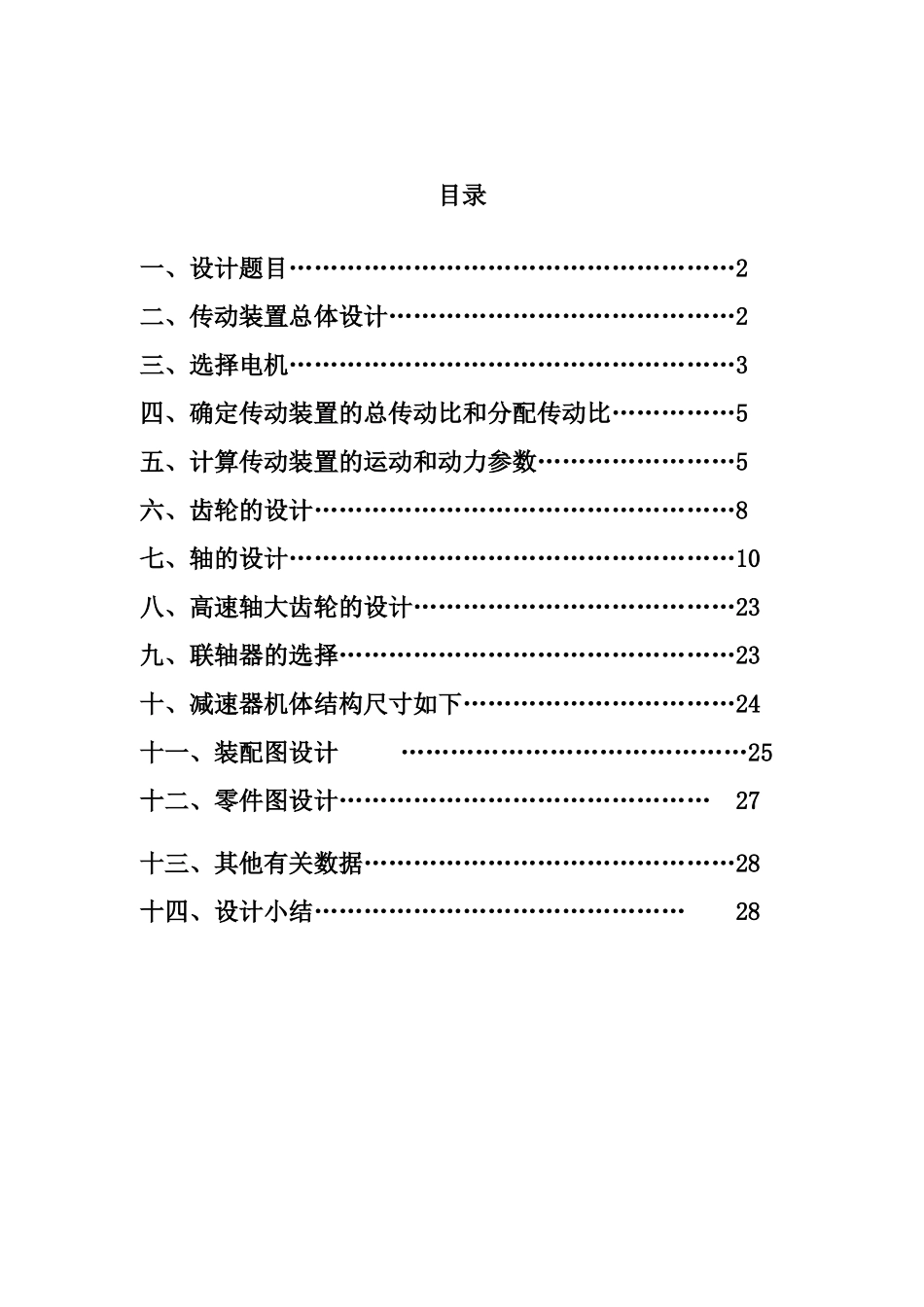

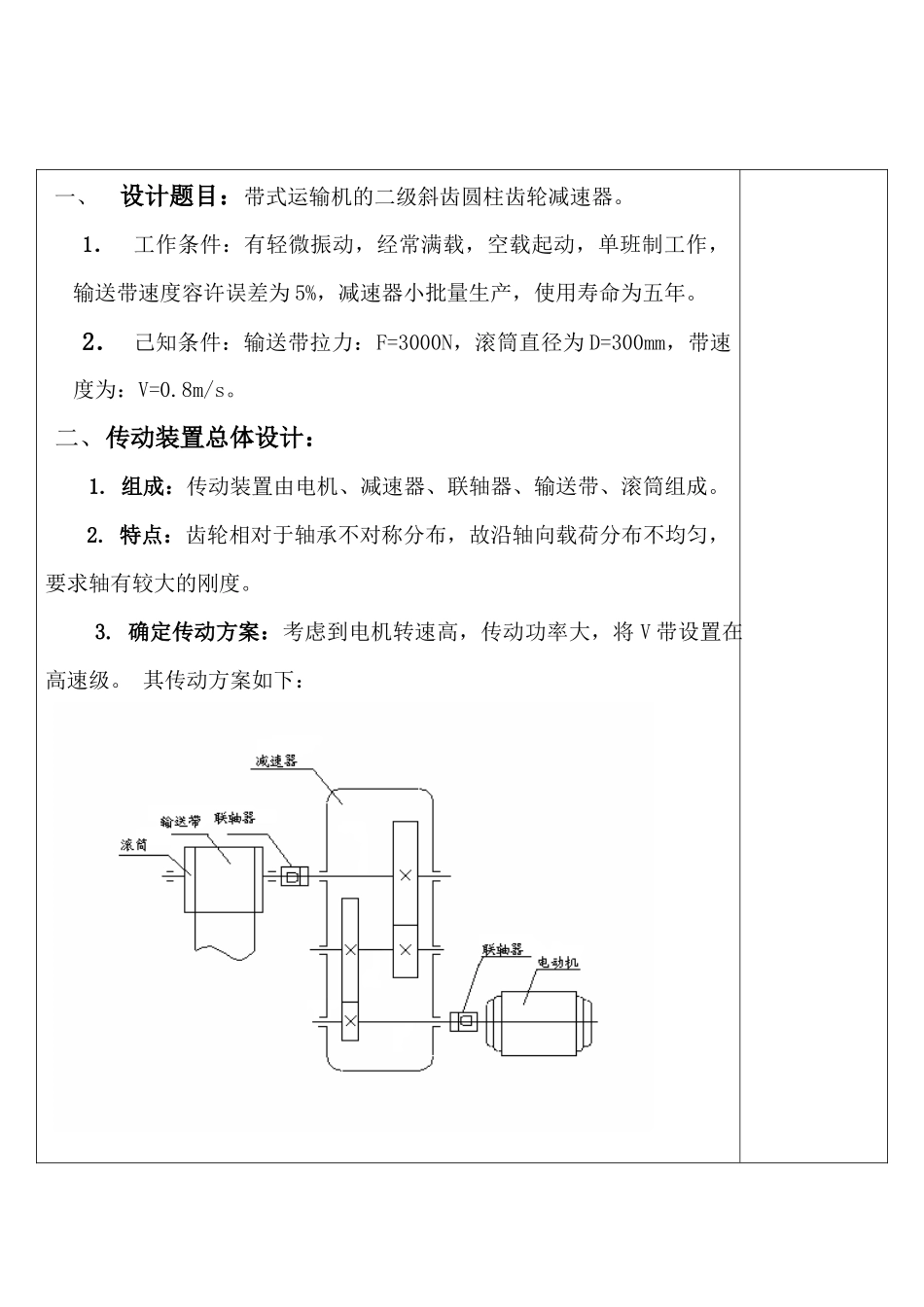

目录一、设计题目………………………………………………2二、传动装置总体设计……………………………………2三、选择电机………………………………………………3四、确定传动装置的总传动比和分配传动比……………5五、计算传动装置的运动和动力参数……………………5六、齿轮的设计……………………………………………8七、轴的设计………………………………………………10八、高速轴大齿轮的设计…………………………………23九、联轴器的选择…………………………………………23十、减速器机体结构尺寸如下……………………………24十一、装配图设计 ……………………………………25十二、零件图设计……………………………………… 27十三、其他有关数据………………………………………28十四、设计小结……………………………………… 28一、设计题目：带式运输机的二级斜齿圆柱齿轮减速器。1．工作条件：有轻微振动，经常满载，空载起动，单班制工作，输送带速度容许误差为 5%，减速器小批量生产，使用寿命为五年。2． 己知条件：输送带拉力：F=3000N，滚筒直径为 D=300mm，带速度为：V=0.8m/s。二、传动装置总体设计：1. 组成：传动装置由电机、减速器、联轴器、输送带、滚筒组成。2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。3. 确定传动方案：考虑到电机转速高，传动功率大，将 V 带设置在高速级。 其传动方案如下：三、选择电机1、计算电机所需功率：查机械设计课程设计书本第 100页表 14-7：－滚子轴承传动效率：0.98－七级精度齿轮传动效率：0.99－齿式联轴器传动效率：0.99－卷筒传动效率：0.96求出电机至工作机之间的传动装置的总效率 ：===0.85求出工作机所需功率式中：F——工作机的工作阻力，N； V——工作机的线速度，m/s。求出所需电动机功率： 2、确定电机转速： 卷筒转速为： 二级圆柱齿轮减速器传动比所以电动机转速的可选范围是： =（8～40）×50.96=407.68～2038.4=0.85可见，符合这一范围的电动机转速有：750、1000、1500三种。根据电动机所需功率和转速查手册第 272 页表 22-1 有 3 种适用的电动机型号，因此有三种传动比方案如下：方案电动机型号额定功率KW满载转速堵转转矩最大转矩 质量kg额定转矩额定转矩1314202.22.234239602.02.045337102.02.063综合考虑电动机和传动装置的尺寸、重量、和带传动、减速器的传动比，可见第 1 种方案比较合适，...
