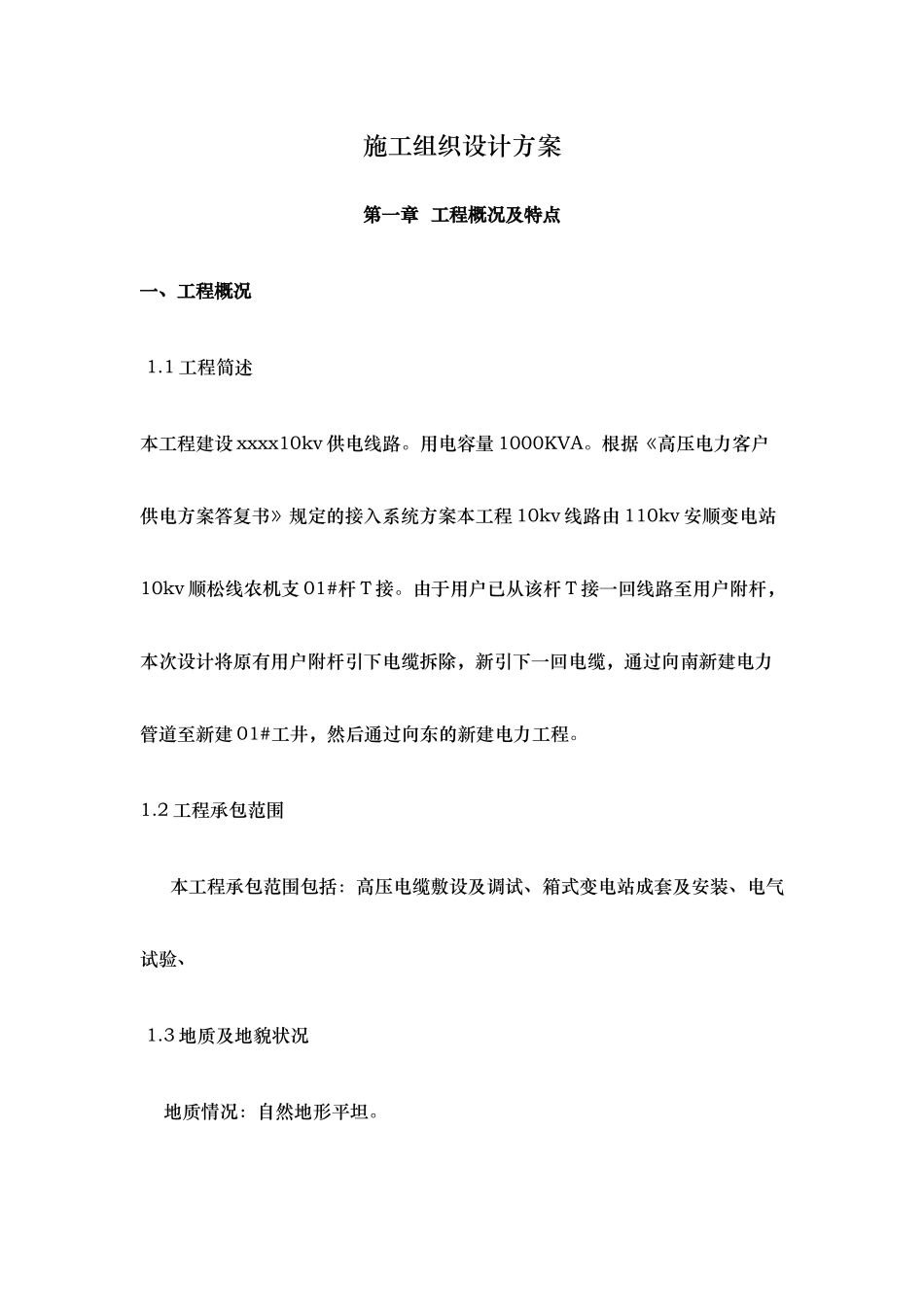

配电工程施工方案(DOC53页)_第1页
1/74

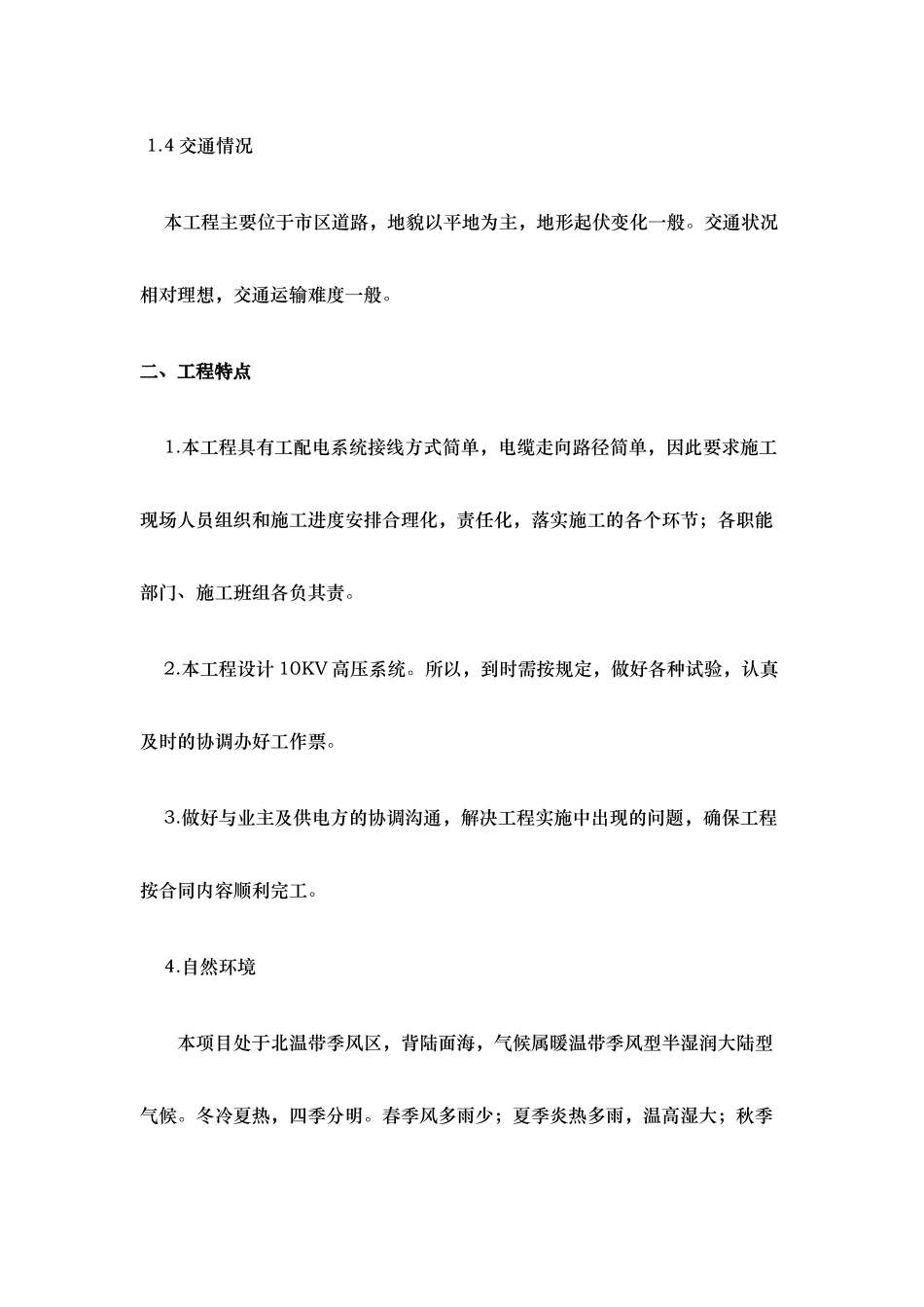

配电工程施工方案(DOC53页)_第2页
2/74

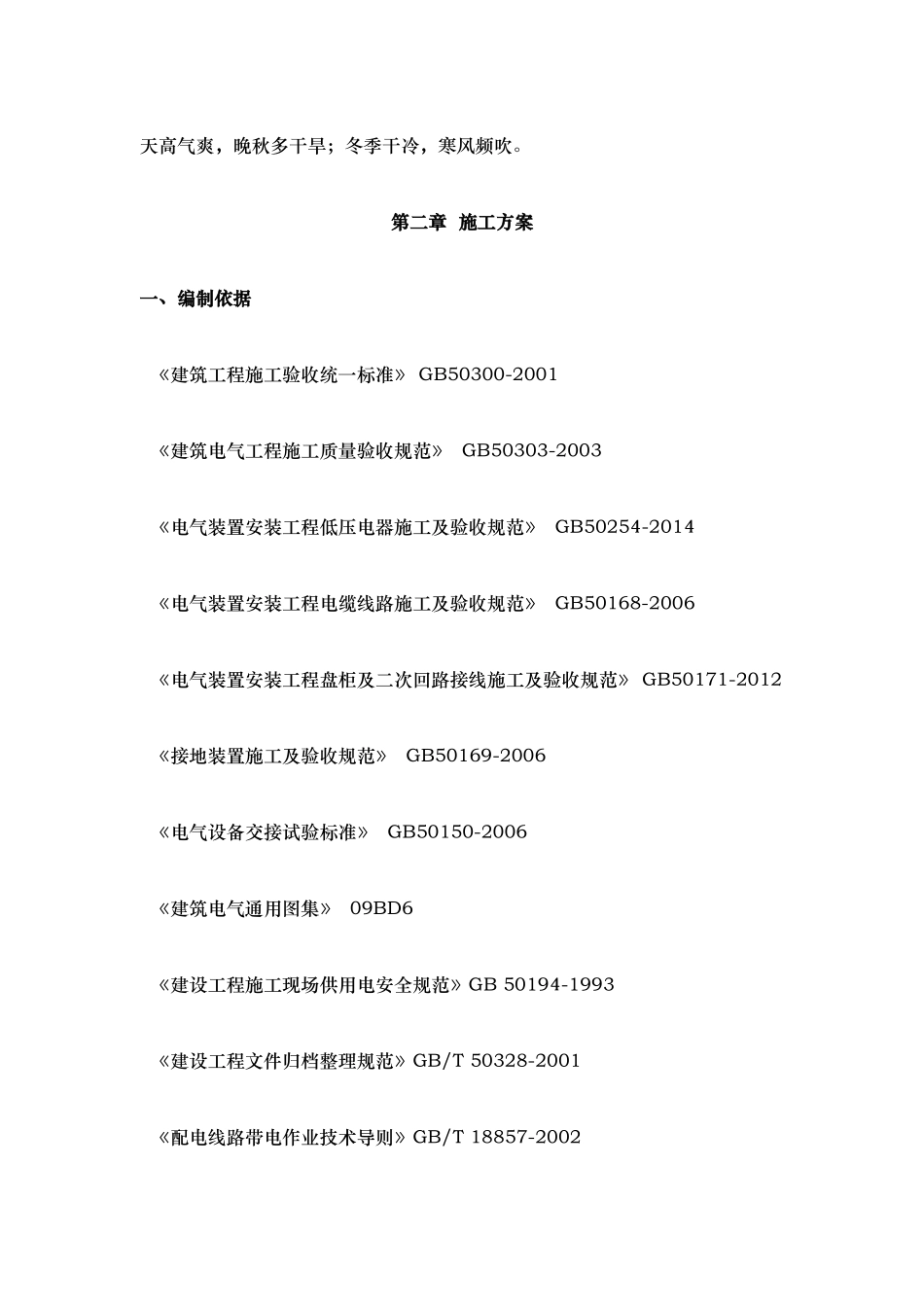

配电工程施工方案(DOC53页)_第3页
3/74
施工组织设计方案第一章 工程概况及特点一、工程概况 1.1 工程简述本工程建设 xxxx10kv 供电线路。用电容量 1000KVA。根据《高压电力客户供电方案答复书》规定的接入系统方案本工程 10kv 线路由 110kv 安顺变电站10kv 顺松线农机支 01#杆 T 接。由于用户已从该杆 T 接一回线路至用户附杆,本次设计将原有用户附杆引下电缆拆除,新引下一回电缆,通过向南新建电力管道至新建 01#工井,然后通过向东的新建电力工程。1.2 工程承包范围 本工程承包范围包括:高压电缆敷设及调试、箱式变电站成套及安装、电气试验、 1.3 地质及地貌状况 地质情况:自然地形平坦。 1.4 交通情况 本工程主要位于市区道路,地貌以平地为主,地形起伏变化一般。交通状况相对理想,交通运输难度一般。二、工程特点 1.本工程具有工配电系统接线方式简单,电缆走向路径简单,因此要求施工现场人员组织和施工进度安排合理化,责任化,落实施工的各个环节;各职能部门、施工班组各负其责。 2.本工程设计 10KV 高压系统。所以,到时需按规定,做好各种试验,认真及时的协调办好工作票。 3.做好与业主及供电方的协调沟通,解决工程实施中出现的问题,确保工程按合同内容顺利完工。 4.自然环境本项目处于北温带季风区,背陆面海,气候属暖温带季风型半湿润大陆型气候。冬冷夏热,四季分明。春季风多雨少;夏季炎热多雨,温高湿大;秋季天高气爽,晚秋多干旱;冬季干冷,寒风频吹。第二章 施工方案一、编制依据 《建筑工程施工验收统一标准》 GB50300-2001 《建筑电气工程施工质量验收规范》 GB50303-2003 《电气装置安装工程低压电器施工及验收规范》 GB50254-2014 《电气装置安装工程电缆线路施工及验收规范》 GB50168-2006 《电气装置安装工程盘柜及二次回路接线施工及验收规范》 GB50171-2012 《接地装置施工及验收规范》 GB50169-2006 《电气设备交接试验标准》 GB50150-2006 《建筑电气通用图集》 09BD6 《建设工程施工现场供用电安全规范》GB 50194-1993 《建设工程文件归档整理规范》GB/T 50328-2001 《配电线路带电作业技术导则》GB/T 18857-2002 《电力金具通用技术条件》GB/T 2314-2008 《建筑施工高处作业安全技术规范》JGJ 80-1991 《建筑工程冬期施工规程》JGJ 104-1997 《城市电力电缆线路设计技术规定》DL/T 5221-2005 《电力建设安全工作规程第 2 部分:架空电力线路部分》DL 5009.2-2004 《电...
