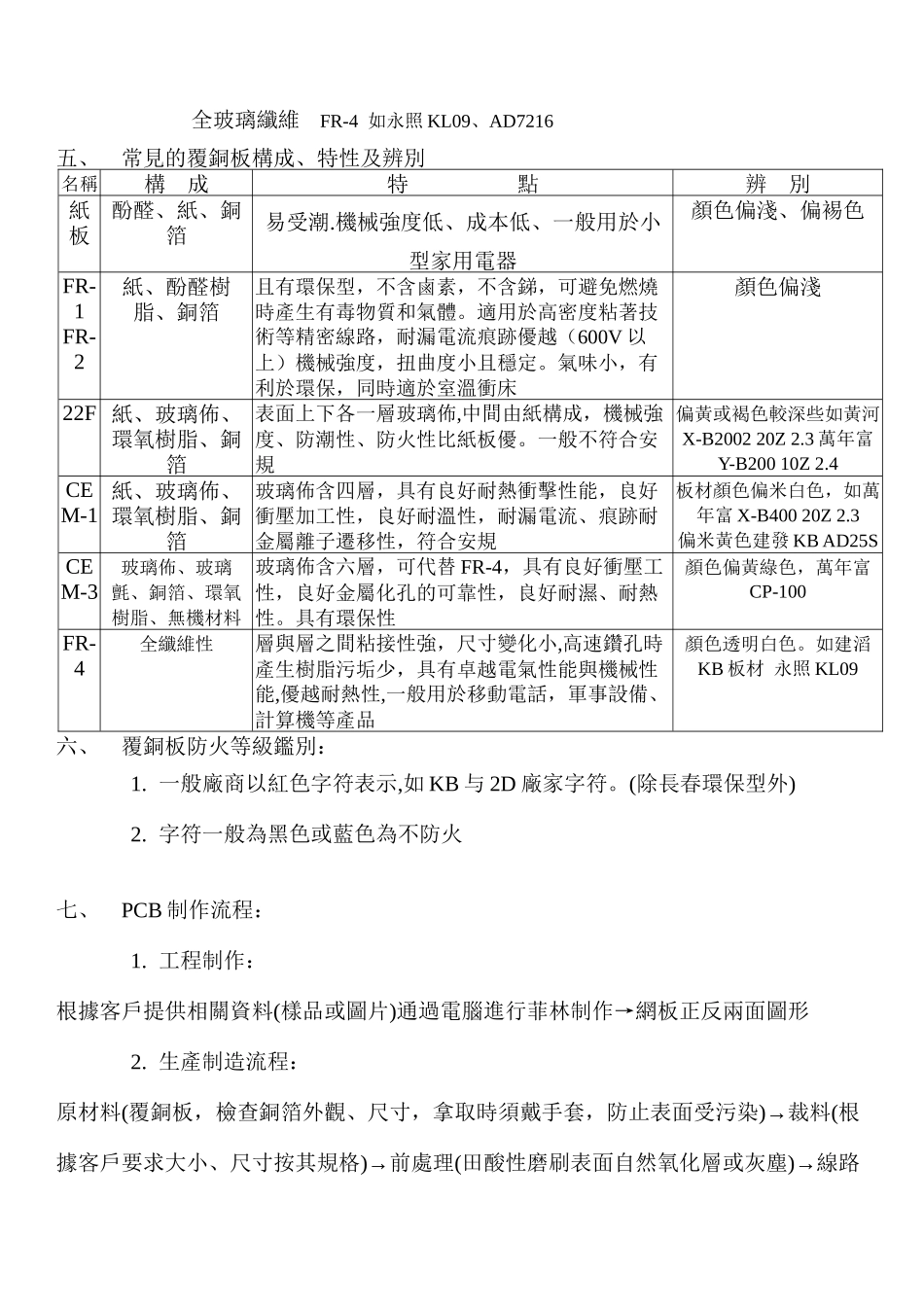

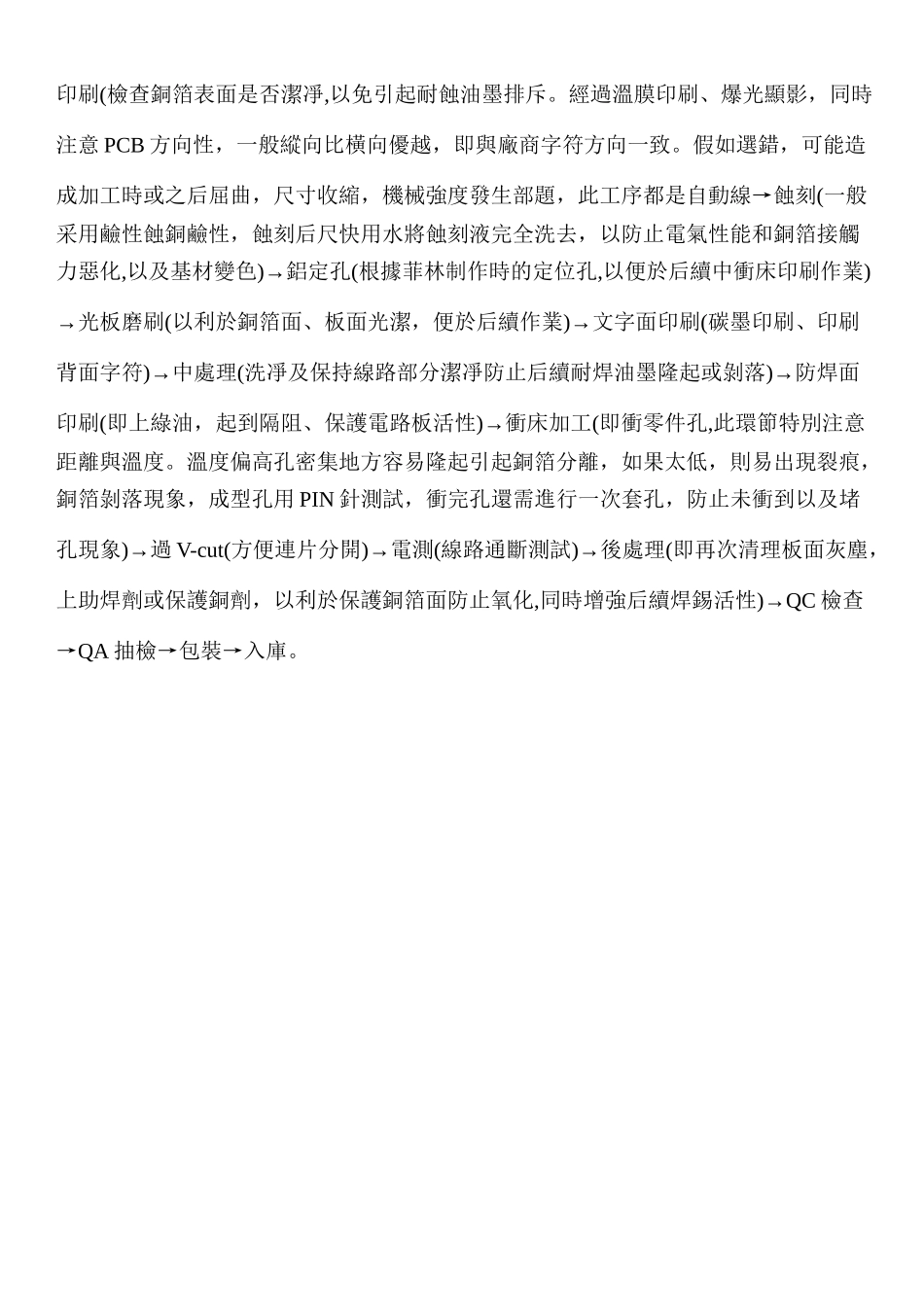

22F 如黃河 X-B2002 20Z 2.3PCB 板簡介PCB 基礎知識一、PCB 定義：PCB(PRINTING CIRCUIT BOARD)是指在覆鯛板上經過印刷、蝕刻、衝裁等加工手段生產出客戶所要電圖形的板。二、PCB 的基礎材料：覆銅板三、覆銅板的生產流程原材料(由石碳酸、聚甲醛及桐油等有機化合物)→混合成樹脂(在化學反應器里不同類別的積層板,可使用不同的樹脂)→浸膠處理(由加固物料滲透合成樹脂形成薄片，此過程中含成樹脂由加固物料穿過樹脂注入機吸收，經過初步化學反應而聚合，同時加固物料之構造與吸收能力各異，注意溫度、時間、氣流等因素影響)→裁切及重疊配箔（按預定尺寸大小，厚度、吸銅箔厚度要求配箔疊成不同薄片）→加熱及加壓處理（疊起的薄片經過熱力及壓力壓緊，使合成樹脂進一步發生縮聚反應，使其它如空氣、蒸氣及其他剩余化學物料從薄片中排除或蒸發）→裁切→磨邊→包裝 四、覆銅板分類１． 按防火性分為 防火性(94V0) 如 KL09 不防火性(94HB) 如家用收音機內機板 紙板２． 按材質分為 FR-2 半玻璃纖維 CEM-1 如萬年富 X-B400 20Z 2.3 CEM-3 如萬年富 CP-100XPC 不防水如用於民間收音機FR-1 具有防水性、環保性 全玻璃纖維 FR-4 如永照 KL09、AD7216五、常見的覆銅板構成、特性及辨別 名稱構 成特 點辨 別紙板酚醛、紙、銅箔易受潮.機械強度低、成本低、一般用於小型家用電器顏色偏淺、偏裼色FR-1FR-2紙、酚醛樹脂、銅箔且有環保型，不含鹵素，不含銻，可避免燃燒時產生有毒物質和氣體。適用於高密度粘著技術等精密線路，耐漏電流痕跡優越（600V 以上）機械強度，扭曲度小且穩定。氣味小，有利於環保，同時適於室溫衝床顏色偏淺22F 紙、玻璃佈、環氧樹脂、銅箔表面上下各一層玻璃佈,中間由紙構成，機械強度、防潮性、防火性比紙板優。一般不符合安規偏黃或褐色較深些如黃河X-B2002 20Z 2.3 萬年富Y-B200 10Z 2.4CEM-1紙、玻璃佈、環氧樹脂、銅箔玻璃佈含四層，具有良好耐熱衝擊性能，良好衝壓加工性，良好耐溫性，耐漏電流、痕跡耐金屬離子遷移性，符合安規板材顏色偏米白色，如萬年富 X-B400 20Z 2.3偏米黃色建發 KB AD25SCEM-3玻璃佈、玻璃氈、銅箔、環氧樹脂、無機材料玻璃佈含六層，可代替 FR-4，具有良好衝壓工性，良好金屬化孔的可靠性，良好耐濕、耐熱性。具有環保性顏色偏黃綠色，萬年富CP-100FR-4全纖維性層與層之間粘接性強，尺寸變化小,高速鑽孔時產生樹脂污垢少，具有卓越電氣性能與機...
