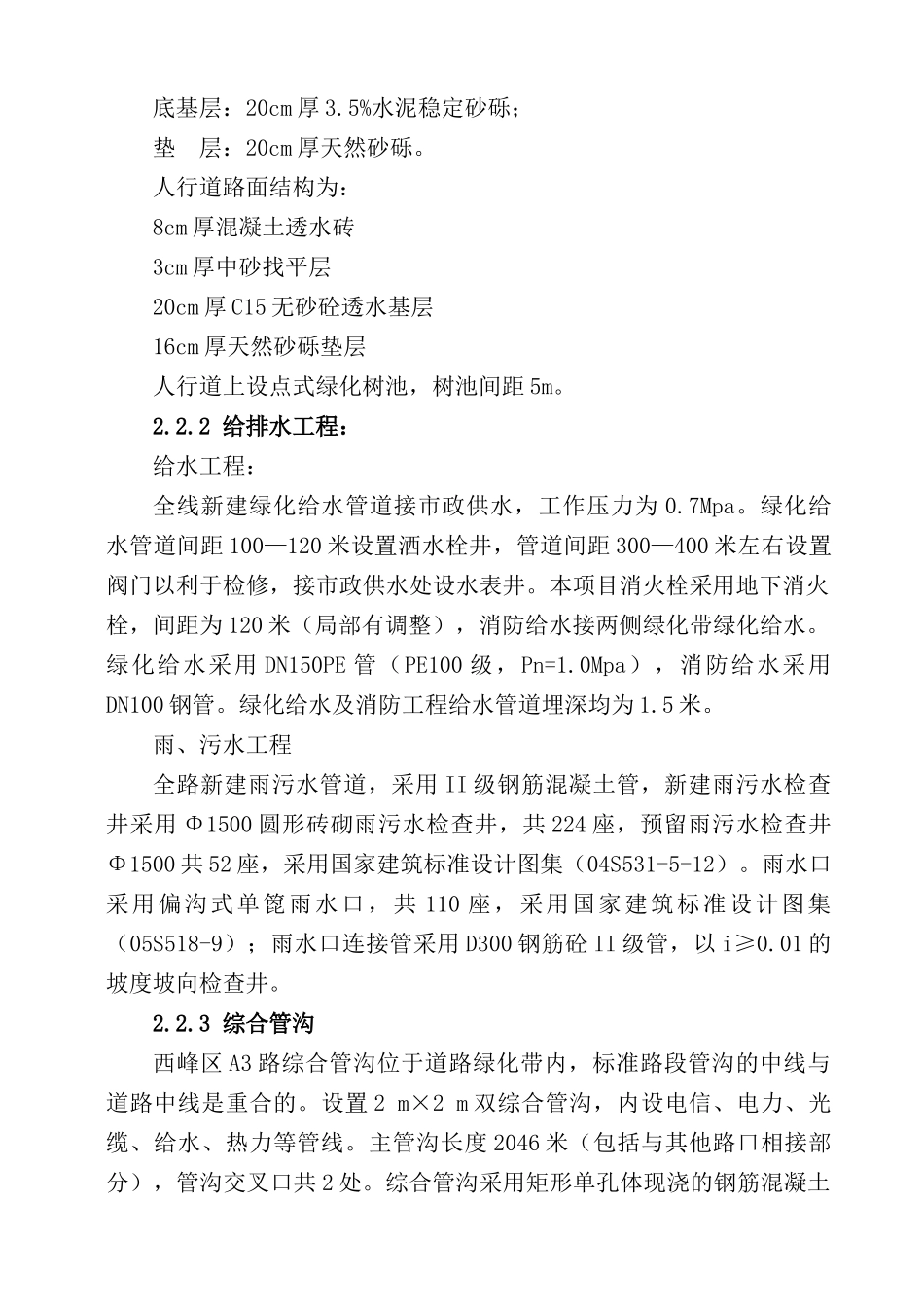

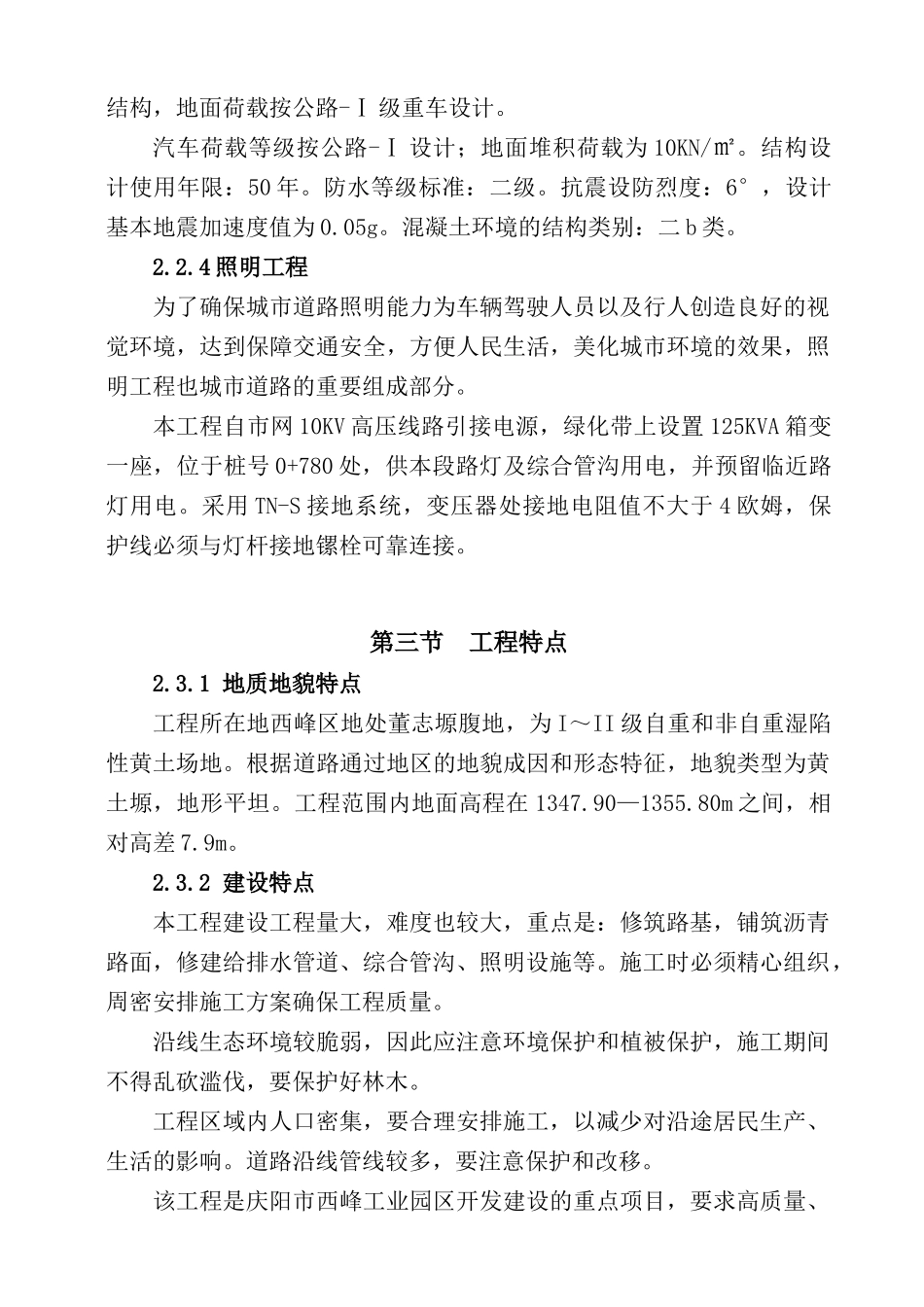

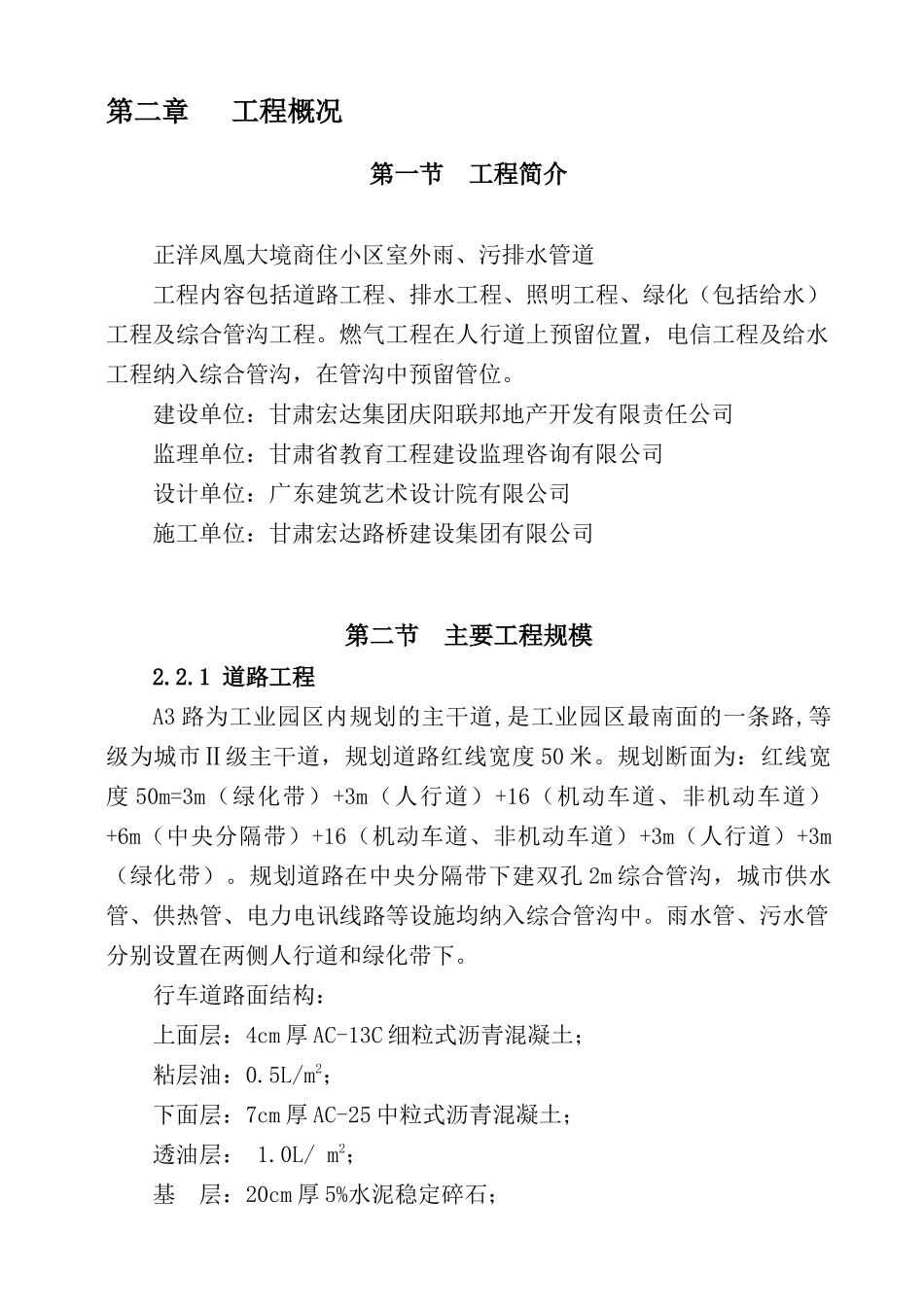

第二章 工程概况第一节 工程简介正洋凤凰大境商住小区室外雨、污排水管道工程内容包括道路工程、排水工程、照明工程、绿化（包括给水）工程及综合管沟工程。燃气工程在人行道上预留位置，电信工程及给水工程纳入综合管沟，在管沟中预留管位。建设单位：甘肃宏达集团庆阳联邦地产开发有限责任公司监理单位：甘肃省教育工程建设监理咨询有限公司设计单位：广东建筑艺术设计院有限公司 施工单位：甘肃宏达路桥建设集团有限公司第二节 主要工程规模2.2.1 道路工程A3 路为工业园区内规划的主干道,是工业园区最南面的一条路,等级为城市Ⅱ级主干道，规划道路红线宽度 50 米。规划断面为：红线宽度 50m=3m（绿化带）+3m（人行道）+16（机动车道、非机动车道）+6m（中央分隔带）+16（机动车道、非机动车道）+3m（人行道）+3m（绿化带）。规划道路在中央分隔带下建双孔 2m 综合管沟，城市供水管、供热管、电力电讯线路等设施均纳入综合管沟中。雨水管、污水管分别设置在两侧人行道和绿化带下。行车道路面结构：上面层：4cm 厚 AC-13C 细粒式沥青混凝土；粘层油：0.5L/m2；下面层：7cm 厚 AC-25 中粒式沥青混凝土；透油层： 1.0L/ m2；基 层：20cm 厚 5%水泥稳定碎石；底基层：20cm 厚 3.5%水泥稳定砂砾；垫 层：20cm 厚天然砂砾。人行道路面结构为：8cm 厚混凝土透水砖3cm 厚中砂找平层20cm 厚 C15 无砂砼透水基层16cm 厚天然砂砾垫层人行道上设点式绿化树池，树池间距 5m。2.2.2 给排水工程：给水工程：全线新建绿化给水管道接市政供水，工作压力为 0.7Mpa。绿化给水管道间距 100—120 米设置洒水栓井，管道间距 300—400 米左右设置阀门以利于检修，接市政供水处设水表井。本项目消火栓采用地下消火栓，间距为 120 米（局部有调整），消防给水接两侧绿化带绿化给水。绿化给水采用 DN150PE 管（PE100 级，Pn=1.0Mpa），消防给水采用DN100 钢管。绿化给水及消防工程给水管道埋深均为 1.5 米。雨、污水工程全路新建雨污水管道，采用 II 级钢筋混凝土管，新建雨污水检查井采用 Φ1500 圆形砖砌雨污水检查井，共 224 座，预留雨污水检查井Φ1500 共 52 座，采用国家建筑标准设计图集（04S531-5-12）。雨水口采用偏沟式单箆雨水口，共 110 座，采用国家建筑标准设计图集（05S518-9）；雨水口连接管采用 D300 钢筋砼 II 级管，以 i≥0.01 的坡度坡向检查井。2.2.3 综合管沟西峰区 A3 路综合管...
