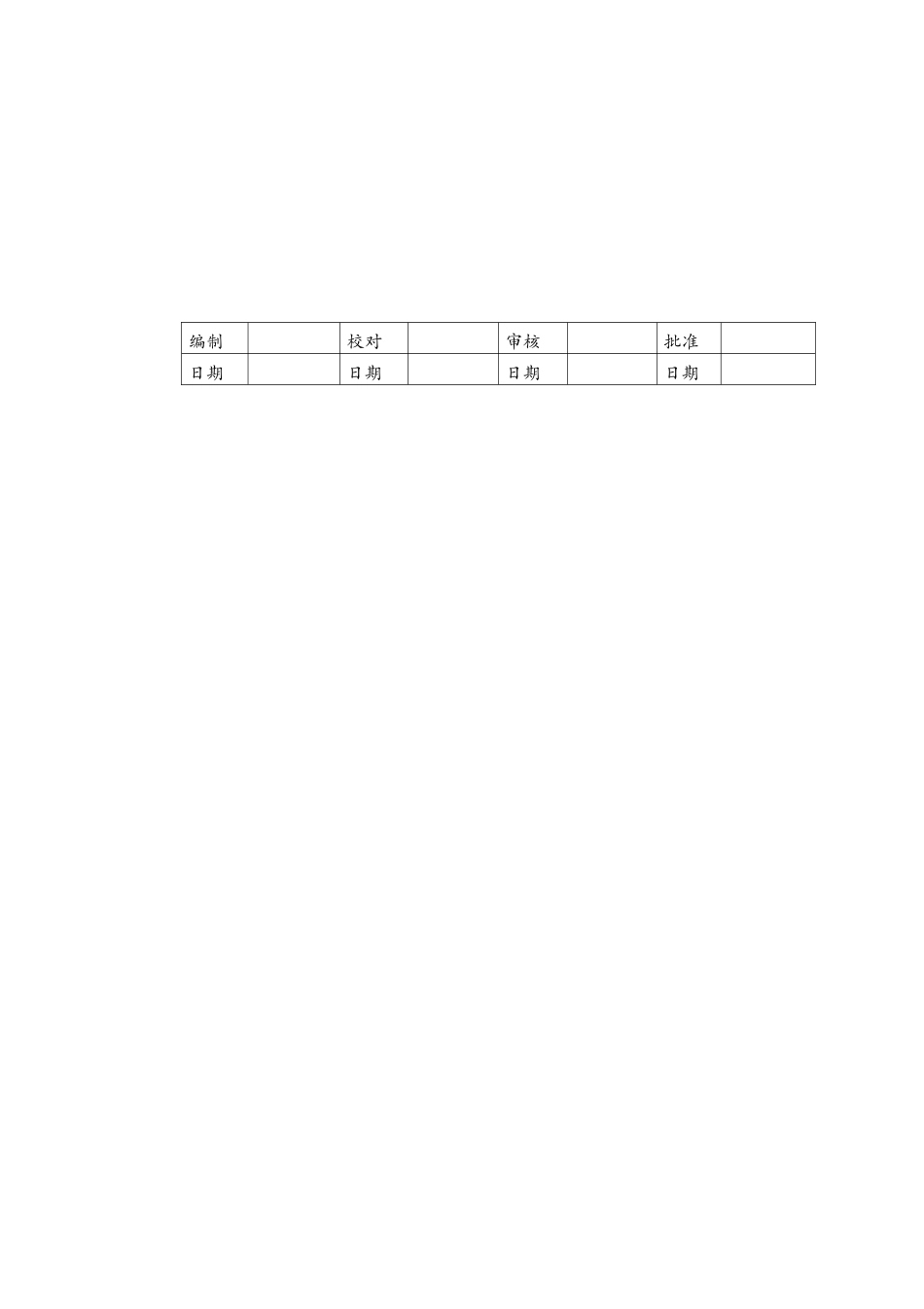

直吹式开式大风箱超临界煤粉锅炉控制系统导则 B&WB03030-04 （0 版） 北京巴布科克·威尔科克斯有限公司 BABCOCK & WILCOX BEIJING CO.LTD2004 年 12 月目 录1. 概述..................................................22. 给水流量控制...........................................23. 燃料和风量主控制......................................74. OFA 喷口控制.........................................105. 再热汽温控制.........................................116. 过热汽温控制.........................................137. 启动系统控制.........................................218. 机组负荷需求控制.....................................28编制校对审核批准日期日期日期日期1. 概述本锅炉控制系统导则适用于超临界煤粉锅炉，导则提出了对超临界煤粉锅炉控制系统的基本设计要求，其目的是使控制系统制造厂家能够提供一套完整的符合所述设计要求的控制系统，本导则的有关条款由设计院根据系统的具体情况决定是否采用。2. 给水流量控制2.1 锅炉给水流量控制系统负责向锅炉给水泵发出流量需求信号，使进入锅炉的给水量与离开锅炉的蒸汽量相匹配。当与锅炉启动系统配合时，给水流量控制系统也负责维持炉膛水冷壁管中的流量不低于最小流量值。给水流量控制框图见图 1.2.2 炉膛给水流量低跳闸当通过炉膛水冷壁的水流量低于为防止水冷壁管过热所需的流量时，主燃料跳闸(MFT)系统将触发锅炉跳闸，具体来说就是，当炉膛水流量低于最小流量值的 85%并经 20 秒延时，或低于最小流量值的 70%并经 1 秒延时，锅炉应跳闸。当炉膛水流量低于最小流量值时应报警。2.3 给水品质不合格跳闸应在省煤器入口设两套独立的给水阳离子电导率测量装置，或一套设在在省煤器入口而另一套设在除氧器出口。当其中任何一个阳离子电导率测量值超过报警值（0.15µS/cm）时，应报警。当两个阳离子电导率测量值都超过跳闸值( 2µS/cm )时，锅炉应跳闸。2.4 选取中间测量值为了防止由于单个变送器故障而引起的自控失灵或误动作，应采用三个独立的、带温度和压力补偿的流量变送器来测量炉膛给水流量。中间值选取系统将选取三个流量变送器信号的中间值用于控制和联锁。此外，三个独立的流量测量值都应显示给运行人员，当任何一个测量值与中间值的偏差达到±3%时，应报警，并需查明原因，予以修复。2.5 给水流量控制当锅炉启动系...
