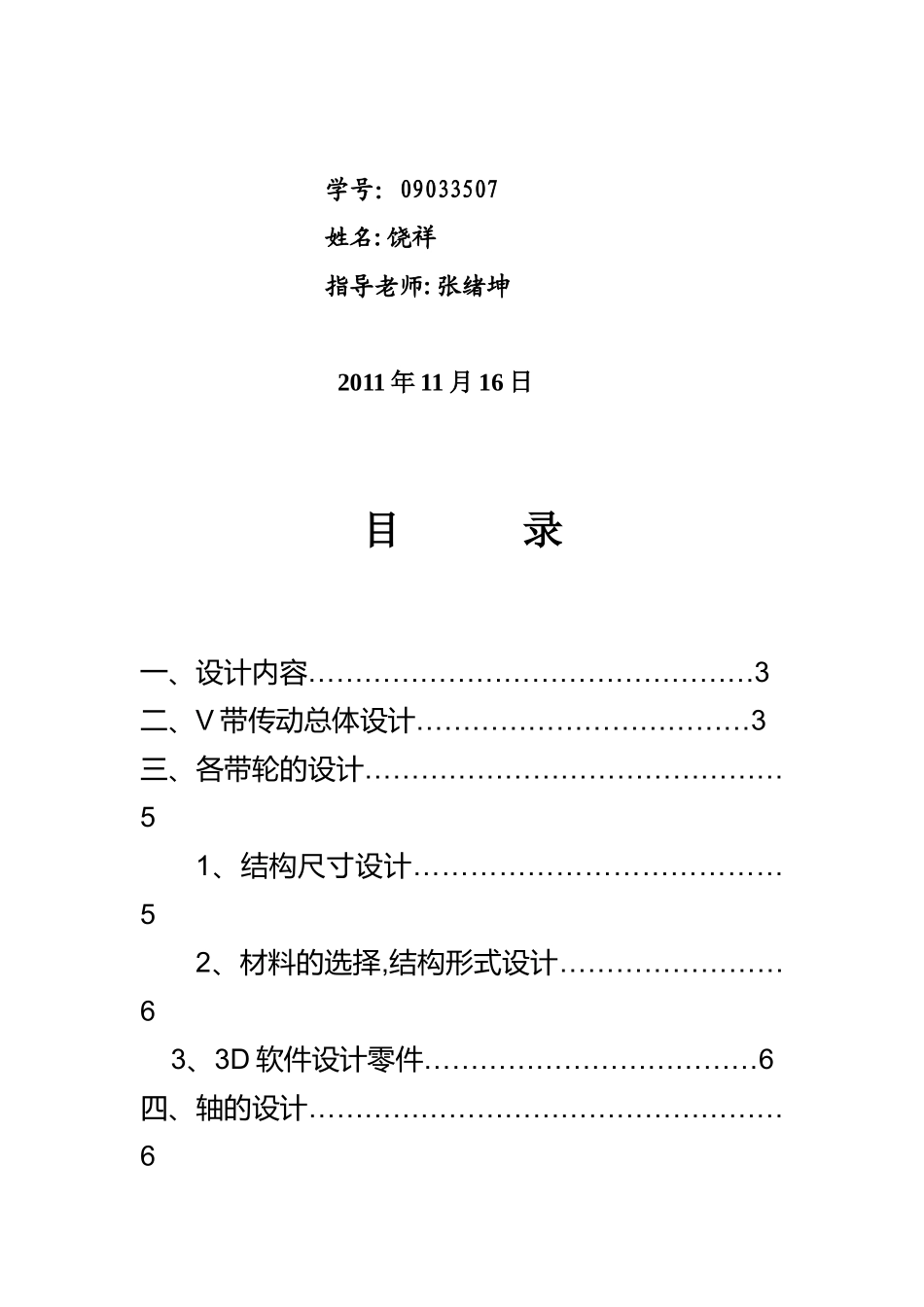

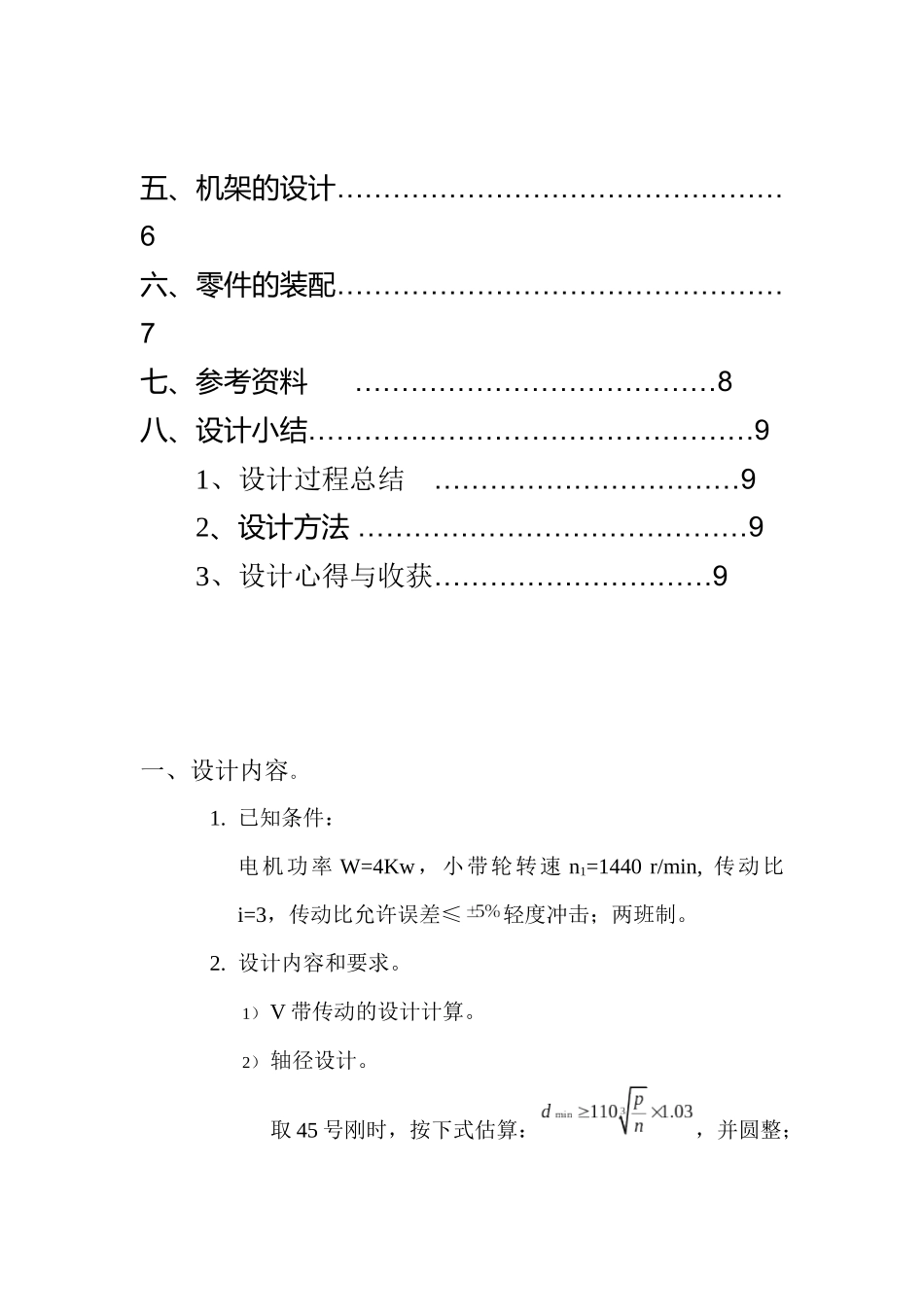

机械零件 CAD 设计说明书普通 V 带传动设计学院: 航空制造工程学院 专业:材料成型及控制工程学号：09033507姓名:饶祥指导老师:张绪坤2011 年 11 月 16 日目 录…………………………………………一、设计内容3二、V………………………………带传动总体设计3 ………………………………………三、各带轮的设计51…………………………………、结构尺寸设计52、材料的选择,……………………结构形式设计6 3、3D………………………………软件设计零件6……………………………………………四、轴的设计6…………………………………………五、机架的设计6…………………………………………六、零件的装配7 …………………………………七、参考资料8…………………………………………八、设计小结91、设计过程总结 ……………………………92 ……………………………………、设计方法93、设计心得与收获…………………………9一、设计内容。1. 已知条件：电机功率 W=4Kw，小带轮转速 n1=1440 r/min, 传动比i=3，传动比允许误差≤轻度冲击；两班制。2. 设计内容和要求。1） V 带传动的设计计算。2） 轴径设计。取 45 号刚时，按下式估算：，并圆整；3） V 带轮的结构设计。选择带轮的材料、结构形式、计算基本结构尺寸；4） 用 3D 软件设计零件及装配图，并标注主要的特征尺寸；5） 生成大带轮零件图（工程图），并标注尺寸、粗糙度等。二、V 带传动总体设计1. 确定计算功率。由表 8-7 查得工作情况系数=1.2，故1.2×4=4.8kw2. 选择 V 带的带型。根据、n1由图 8-10 选用 A 型。3. 确定带轮的基准直径，并验算带速 v 。1)初选小带轮的基准直径。由表 8-6 和表 8-8，取小带轮的基准直径＝90mm。2)验算带速 v。按式（8-13）验算带的速度。6.78m/s因为，故带速合适。3)计算大带轮的基准直径.根据式（8-15a），计算大带轮的基准直径。 3.0×90=270mm圆整为＝280mm。4. 确定 V 带的中心距 a 和基准长度。1）根据式（8-20），初定中心距500mm2）由式（8-22）计算带所需的基准长度。=1599mm 由表 8-2 选带的基准长度=1600mm3）按式（8-23）计算实际中心距 a。选择 a=500mm5. 验算小带轮上的包角。α1≈158°≥90°6.计算带的根数 z。1）计算单根 V 带的额定功率。由＝90mm，查表 8-4a 得1.06kw根据，i=3.0 和 A 型带，查表 8-4b 得0.17kw查表 8-5 得0.94，表 8-2 得0.99，于是1.14kw2...
