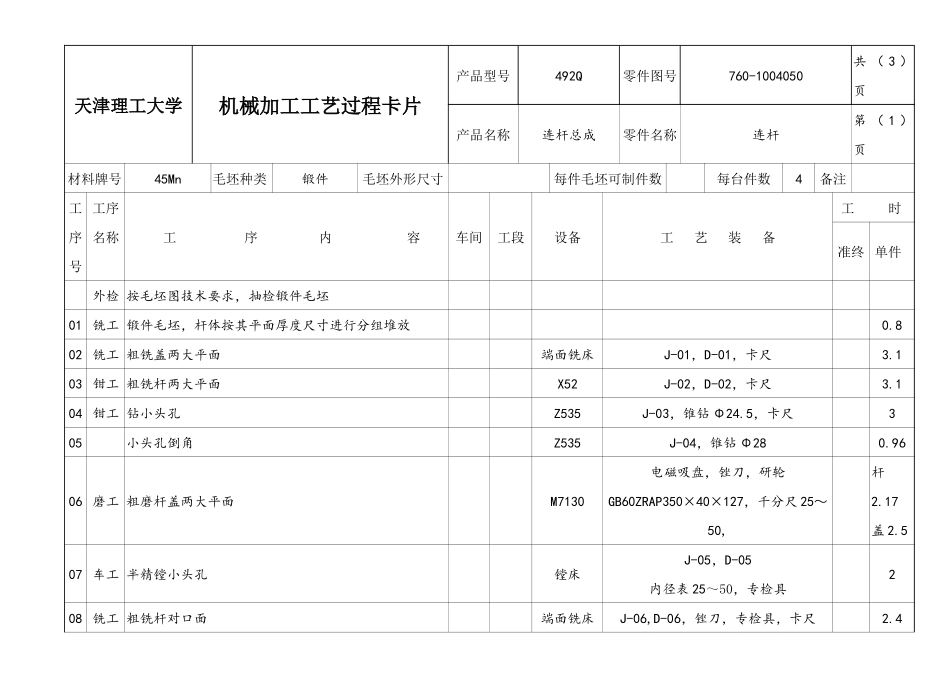

连杆加工工艺过程卡片及工序卡 学生姓名 届 2013 学院（系）机械学院 专业机械工程及自动化指导教师 职称 副教授 天津理工大学机械加工工艺过程卡片产品型号492Q零件图号760-1004050共 （ 3 ）页产品名称连杆总成零件名称连杆第 （ 1 ）页材料牌号45Mn毛坯种类锻件毛坯外形尺寸每件毛坯可制件数每台件数4备注工序号工序名称 工 序 内 容车间工段设备工 艺 装 备 工 时 准终 单件外检 按毛坯图技术要求，抽检锻件毛坯01 铣工 锻件毛坯，杆体按其平面厚度尺寸进行分组堆放0.802 铣工 粗铣盖两大平面端面铣床J-01，D-01，卡尺3.103 钳工 粗铣杆两大平面X52J-02，D-02，卡尺3.104 钳工 钻小头孔Z535J-03，锥钻 Φ24.5，卡尺305小头孔倒角Z535J-04，锥钻 Φ280.9606 磨工 粗磨杆盖两大平面M7130电磁吸盘，锉刀，研轮GB60ZRAP350×40×127，千分尺 25～50,杆2.17盖 2.507 车工 半精镗小头孔镗床J-05，D-05内径表 25～50，专检具208 铣工 粗铣杆对口面端面铣床J-06,D-06，锉刀，专检具，卡尺2.409 铣工 粗铣盖对口面X51平口虎钳，锉刀，卡尺1.7210 铣工 铣两侧定位面端面铣床J-07,D-07千分尺 75～100，锉刀311 钳工 打号码平口钳4 字头，平口钳，榔头1.512 车工 粗镗大头孔车床J-08，D-08，锉刀，卡尺4.3713 铣工 精铣杆盖对口面X61WJ-09，D-09，锉刀，专检具3.6414 铣工 铣杆螺钉后端面及侧面双轴立铣J-10，D-10，锉刀，卡尺3.6415 铣工 铣盖螺钉后端面车床J-11,D-11，卡尺3.64 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记 处数 更改文件号 签字 日期标记处数更改文件号 签字日期天津理工大学机械加工工艺过程卡片产品型号492Q零件图号760-1004050共 （ 3 ）页产品名称连杆总成零件名称连杆第 （ 2 ）页材料牌号45Mn毛坯种类锻件毛坯外形尺寸每件毛坯可制件数每台件数4备注工序号工序名称 工 序 内 容车间工段设备工 艺 装 备 工 时 准终 单件16 钳工 钻扩铰螺栓孔Z535J-12，塞规 φ10刀具锥钻 φ9×175，φ9.7×190扩钻 φ9.7×240，φ10.5×240铰刀 φ10×155（φ10×220）千分尺 25~50，锉刀1217 钳工 杆盖螺栓孔倒角扩孔机J-13，锥钻 φ11.7，卡尺0.818 铣工 铣杆盖缺口面X5030J-14，D-14 槽铣刀 φ50×5，卡尺319 铣工 铣杆油槽车床J-15，D-15 槽铣刀 φ75×3，卡尺220 钳工 钻油孔台钻J-16...
