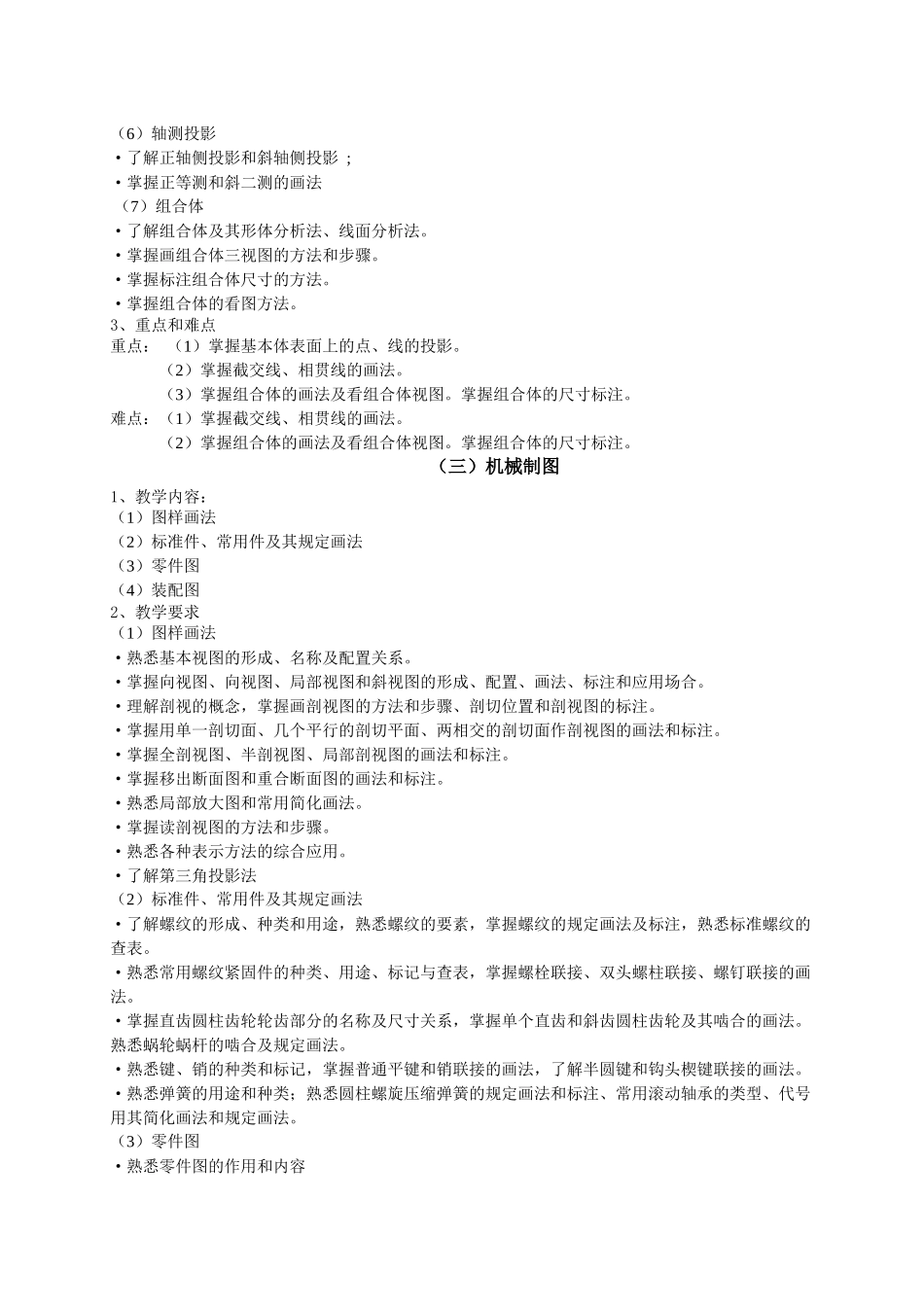

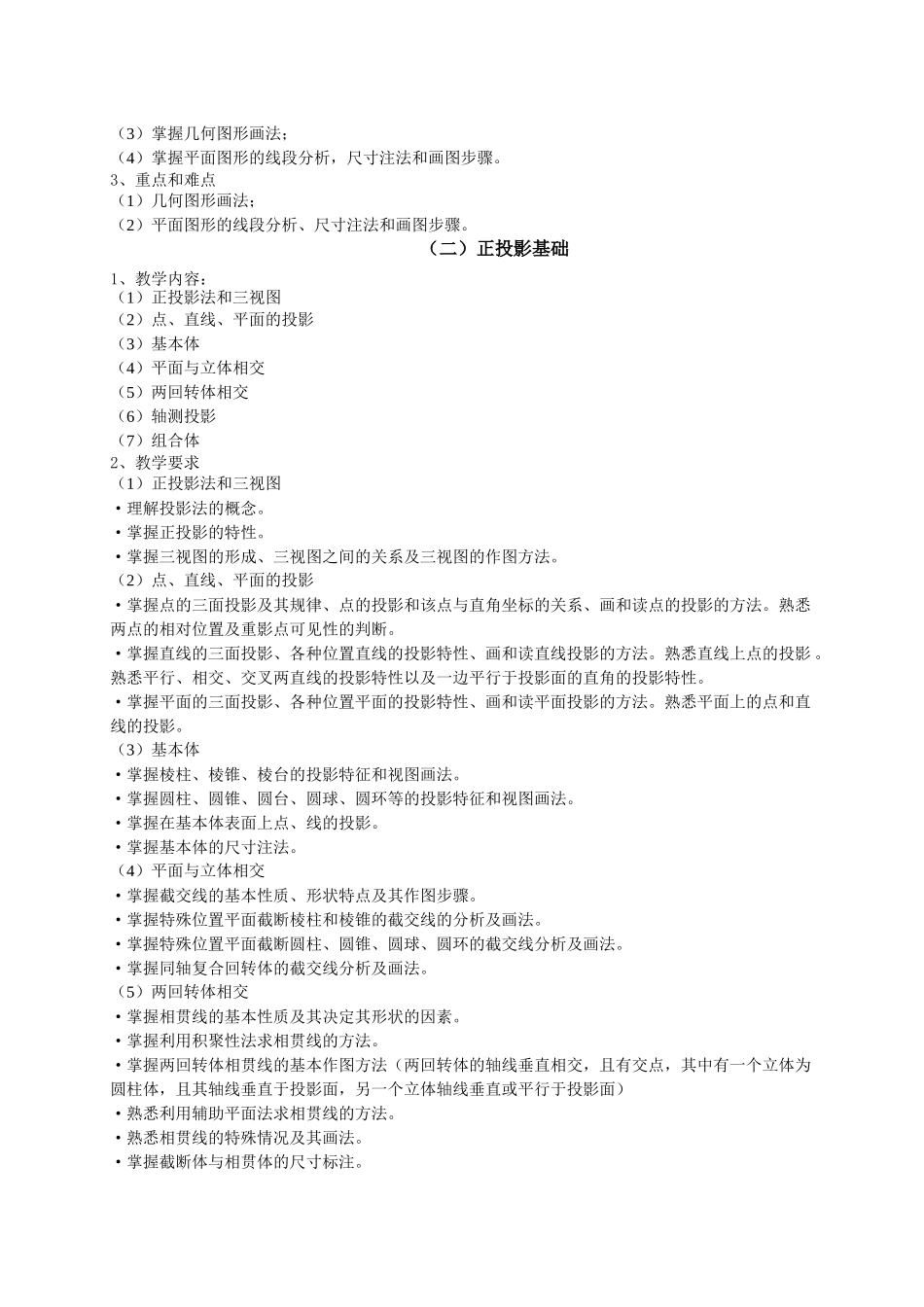

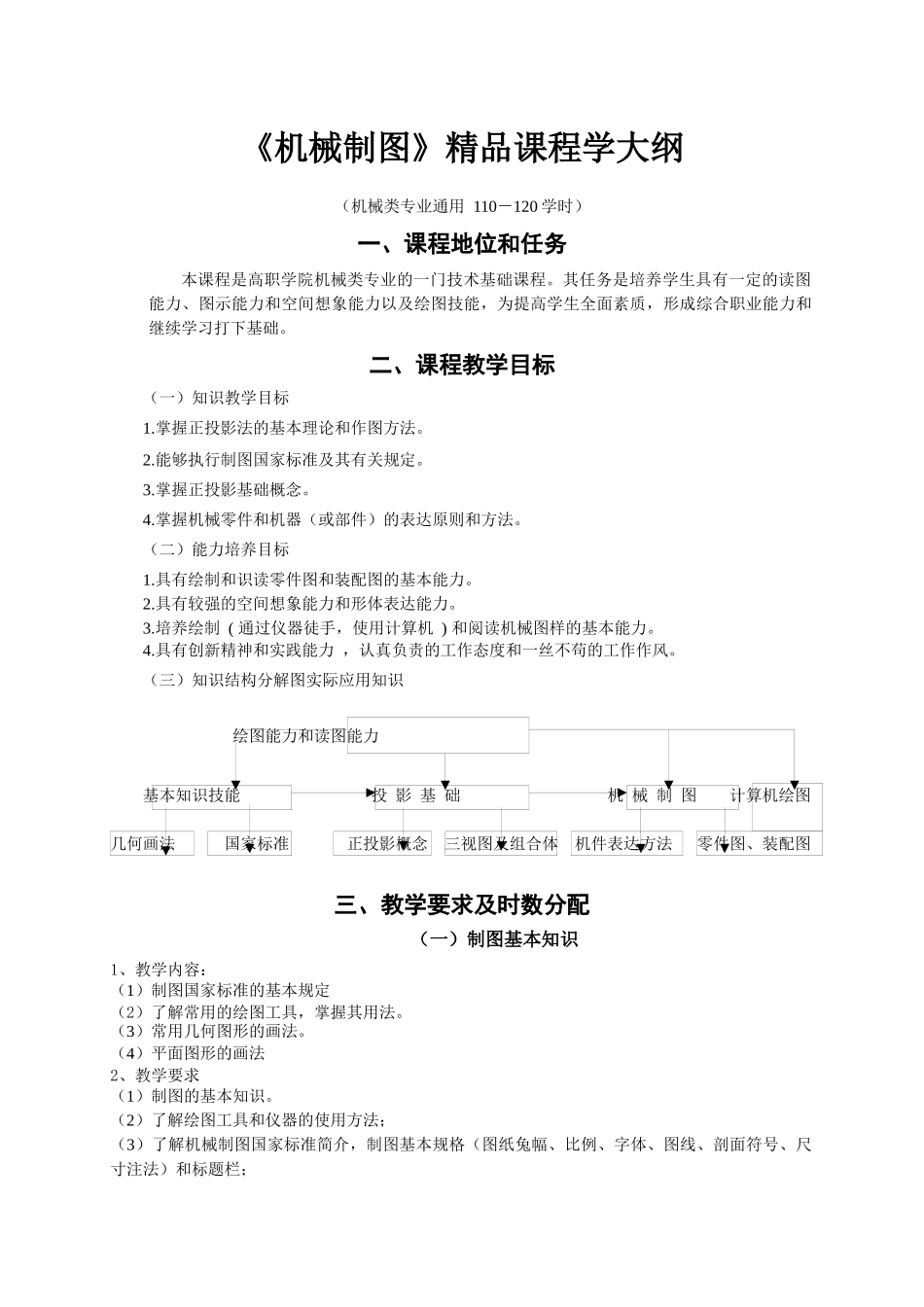

《机械制图》精品课程学大纲（机械类专业通用 110－120 学时）一、课程地位和任务本课程是高职学院机械类专业的一门技术基础课程。其任务是培养学生具有一定的读图能力、图示能力和空间想象能力以及绘图技能，为提高学生全面素质，形成综合职业能力和继续学习打下基础。二、课程教学目标（一）知识教学目标1.掌握正投影法的基本理论和作图方法。2.能够执行制图国家标准及其有关规定。3.掌握正投影基础概念。4.掌握机械零件和机器（或部件）的表达原则和方法。（二）能力培养目标1.具有绘制和识读零件图和装配图的基本能力。2.具有较强的空间想象能力和形体表达能力。3.培养绘制 ( 通过仪器徒手，使用计算机 ) 和阅读机械图样的基本能力。4.具有创新精神和实践能力 ，认真负责的工作态度和一丝不苟的工作作风。（三）知识结构分解图实际应用知识 绘图能力和读图能力 基本知识技能 投 影 基 础 机 械 制 图 计算机绘图几何画法 国家标准 正投影概念 三视图及组合体 机件表达方法 零件图、装配图三、教学要求及时数分配（一）制图基本知识1、教学内容：（1）制图国家标准的基本规定（2）了解常用的绘图工具，掌握其用法。（3）常用几何图形的画法。（4）平面图形的画法2、教学要求（1）制图的基本知识。 （2）了解绘图工具和仪器的使用方法； （3）了解机械制图国家标准简介，制图基本规格（图纸兔幅、比例、字体、图线、剖面符号、尺寸注法）和标题栏； （3）掌握几何图形画法； （4）掌握平面图形的线段分析，尺寸注法和画图步骤。3、重点和难点（1）几何图形画法；（2）平面图形的线段分析、尺寸注法和画图步骤。（二）正投影基础1、教学内容：（1）正投影法和三视图（2）点、直线、平面的投影（3）基本体（4）平面与立体相交（5）两回转体相交（6）轴测投影（7）组合体2、教学要求（1）正投影法和三视图·理解投影法的概念。·掌握正投影的特性。·掌握三视图的形成、三视图之间的关系及三视图的作图方法。（2）点、直线、平面的投影·掌握点的三面投影及其规律、点的投影和该点与直角坐标的关系、画和读点的投影的方法。熟悉两点的相对位置及重影点可见性的判断。·掌握直线的三面投影、各种位置直线的投影特性、画和读直线投影的方法。熟悉直线上点的投影 。熟悉平行、相交、交叉两直线的投影特性以及一边平行于投影面的直角的投影特性。·掌握平面的三面投影、各种位置平面的投影特性、画和读平面投影的方法。熟悉...
