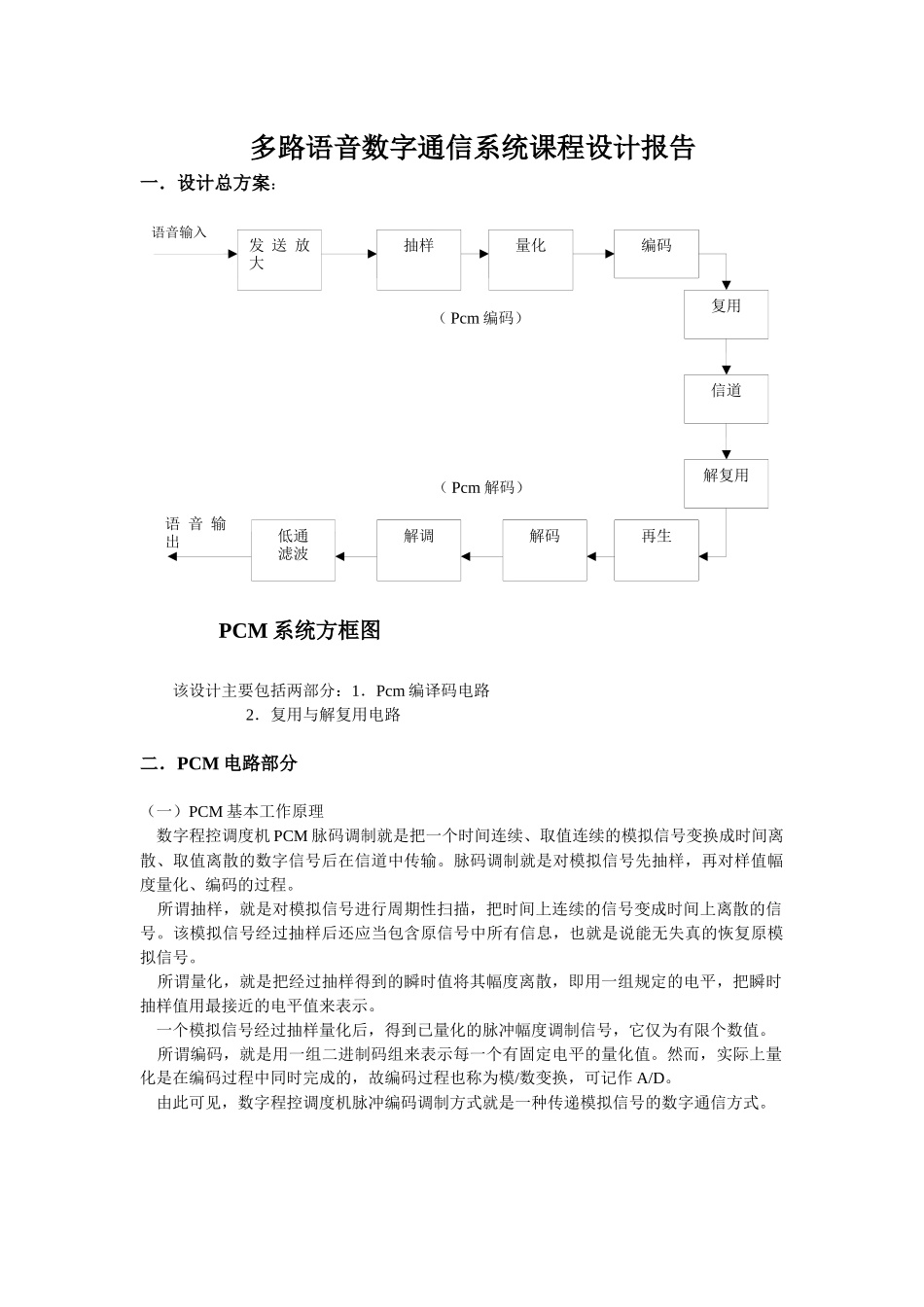

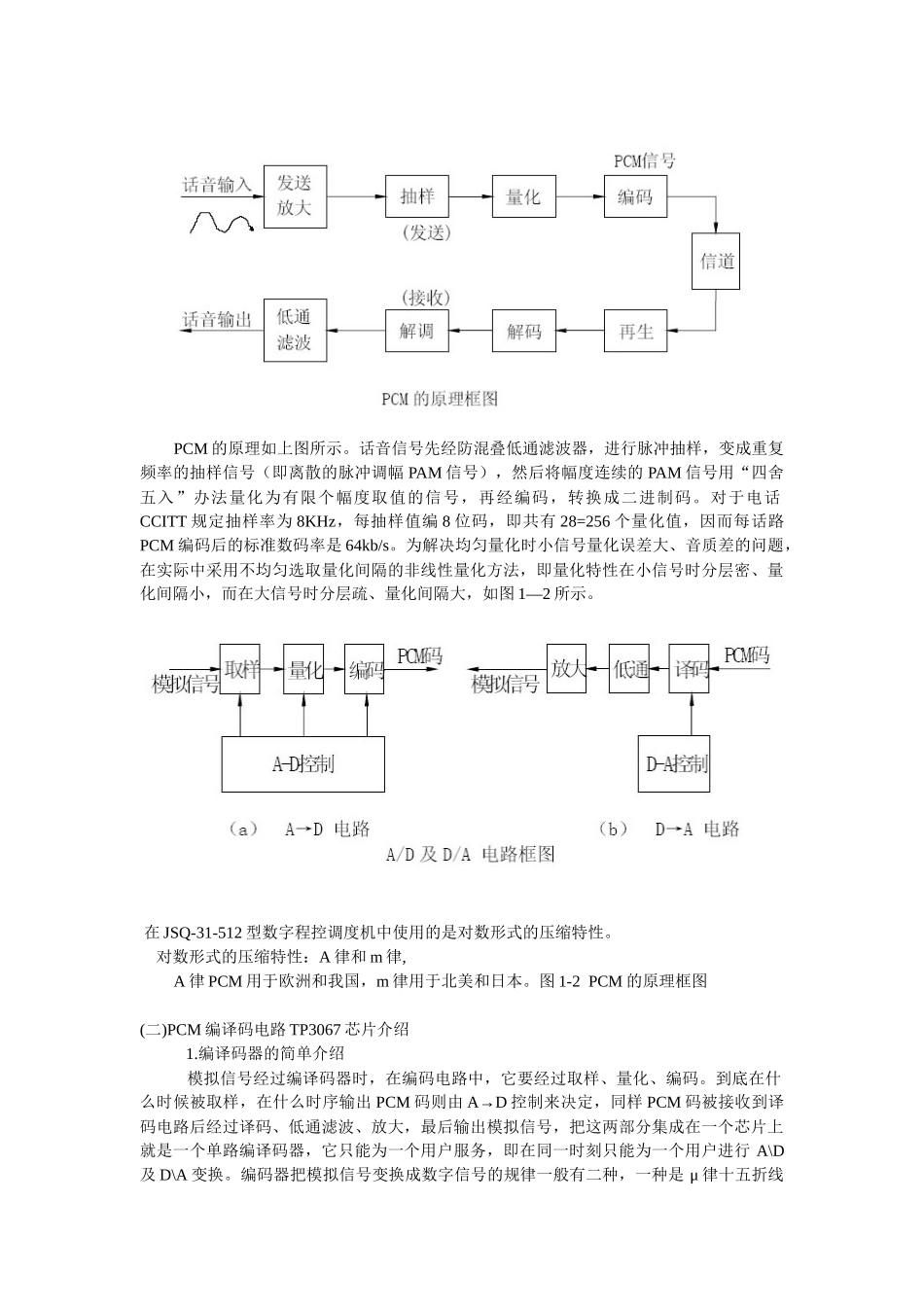

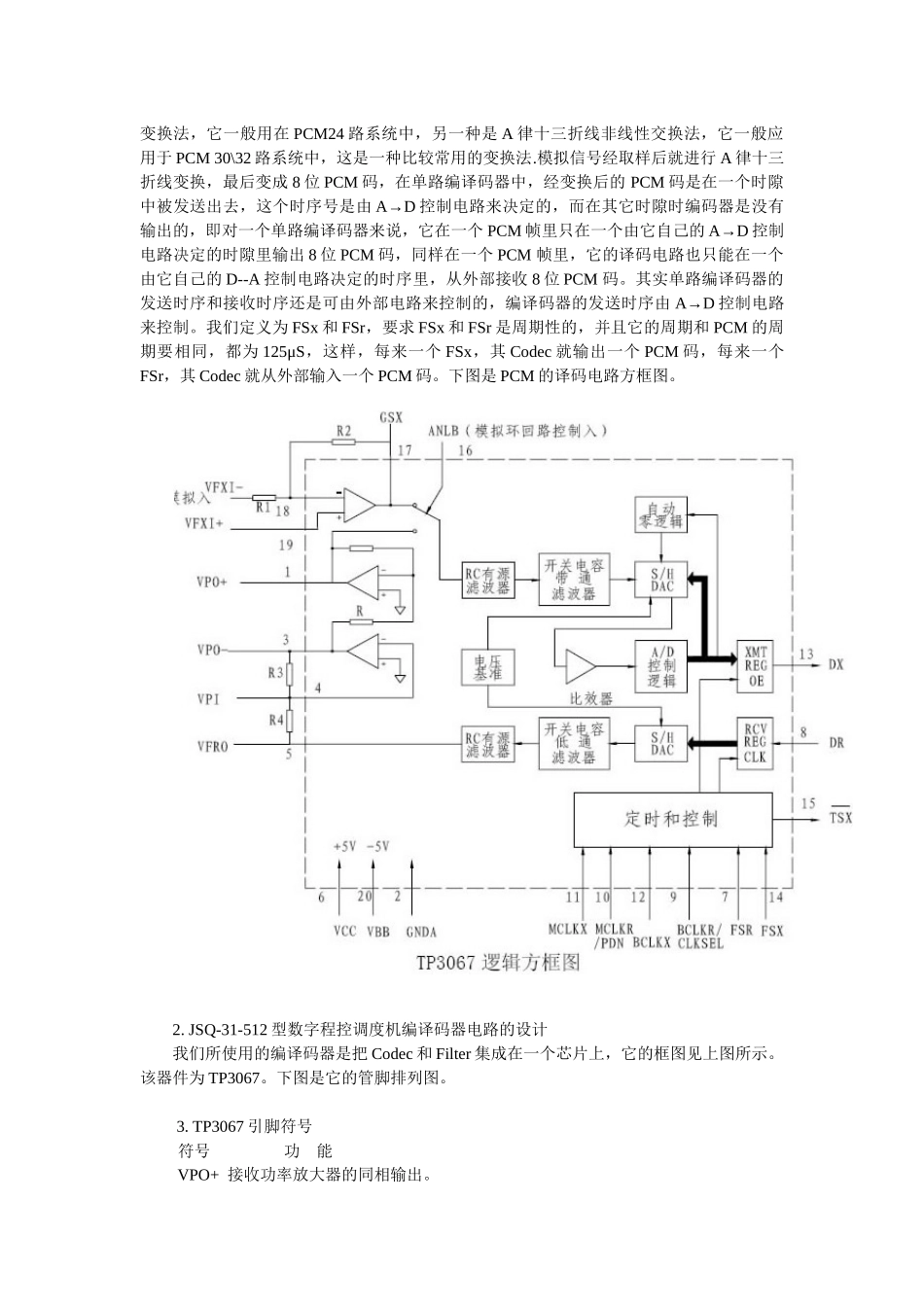

语 音 输出低通滤波解调解码再生解复用信道复用编码量化抽样发 送 放大（ Pcm 编码） （ Pcm 解码）多路语音数字通信系统课程设计报告一．设计总方案： PCM 系统方框图 该设计主要包括两部分：1．Pcm 编译码电路 2．复用与解复用电路二．PCM 电路部分 （一）PCM 基本工作原理 数字程控调度机 PCM 脉码调制就是把一个时间连续、取值连续的模拟信号变换成时间离散、取值离散的数字信号后在信道中传输。脉码调制就是对模拟信号先抽样，再对样值幅度量化、编码的过程。 所谓抽样，就是对模拟信号进行周期性扫描，把时间上连续的信号变成时间上离散的信号。该模拟信号经过抽样后还应当包含原信号中所有信息，也就是说能无失真的恢复原模拟信号。 所谓量化，就是把经过抽样得到的瞬时值将其幅度离散，即用一组规定的电平，把瞬时抽样值用最接近的电平值来表示。 一个模拟信号经过抽样量化后，得到已量化的脉冲幅度调制信号，它仅为有限个数值。 所谓编码，就是用一组二进制码组来表示每一个有固定电平的量化值。然而，实际上量化是在编码过程中同时完成的，故编码过程也称为模/数变换，可记作 A/D。 由此可见，数字程控调度机脉冲编码调制方式就是一种传递模拟信号的数字通信方式。语音输入PCM 的原理如上图所示。话音信号先经防混叠低通滤波器，进行脉冲抽样，变成重复频率的抽样信号（即离散的脉冲调幅 PAM 信号），然后将幅度连续的 PAM 信号用“四舍五入”办法量化为有限个幅度取值的信号，再经编码，转换成二进制码。对于电话CCITT 规定抽样率为 8KHz，每抽样值编 8 位码，即共有 28=256 个量化值，因而每话路PCM 编码后的标准数码率是 64kb/s。为解决均匀量化时小信号量化误差大、音质差的问题，在实际中采用不均匀选取量化间隔的非线性量化方法，即量化特性在小信号时分层密、量化间隔小，而在大信号时分层疏、量化间隔大，如图 1—2 所示。 在 JSQ-31-512 型数字程控调度机中使用的是对数形式的压缩特性。 对数形式的压缩特性：A 律和 m 律,A 律 PCM 用于欧洲和我国，m 律用于北美和日本。图 1-2 PCM 的原理框图(二)PCM 编译码电路 TP3067 芯片介绍 1.编译码器的简单介绍 模拟信号经过编译码器时，在编码电路中，它要经过取样、量化、编码。到底在什么时候被取样，在什么时序输出 PCM 码则由 A→D 控制来决定，同样 PCM 码被接收到译码电路后经过译码、低通滤波、放大，最后...
