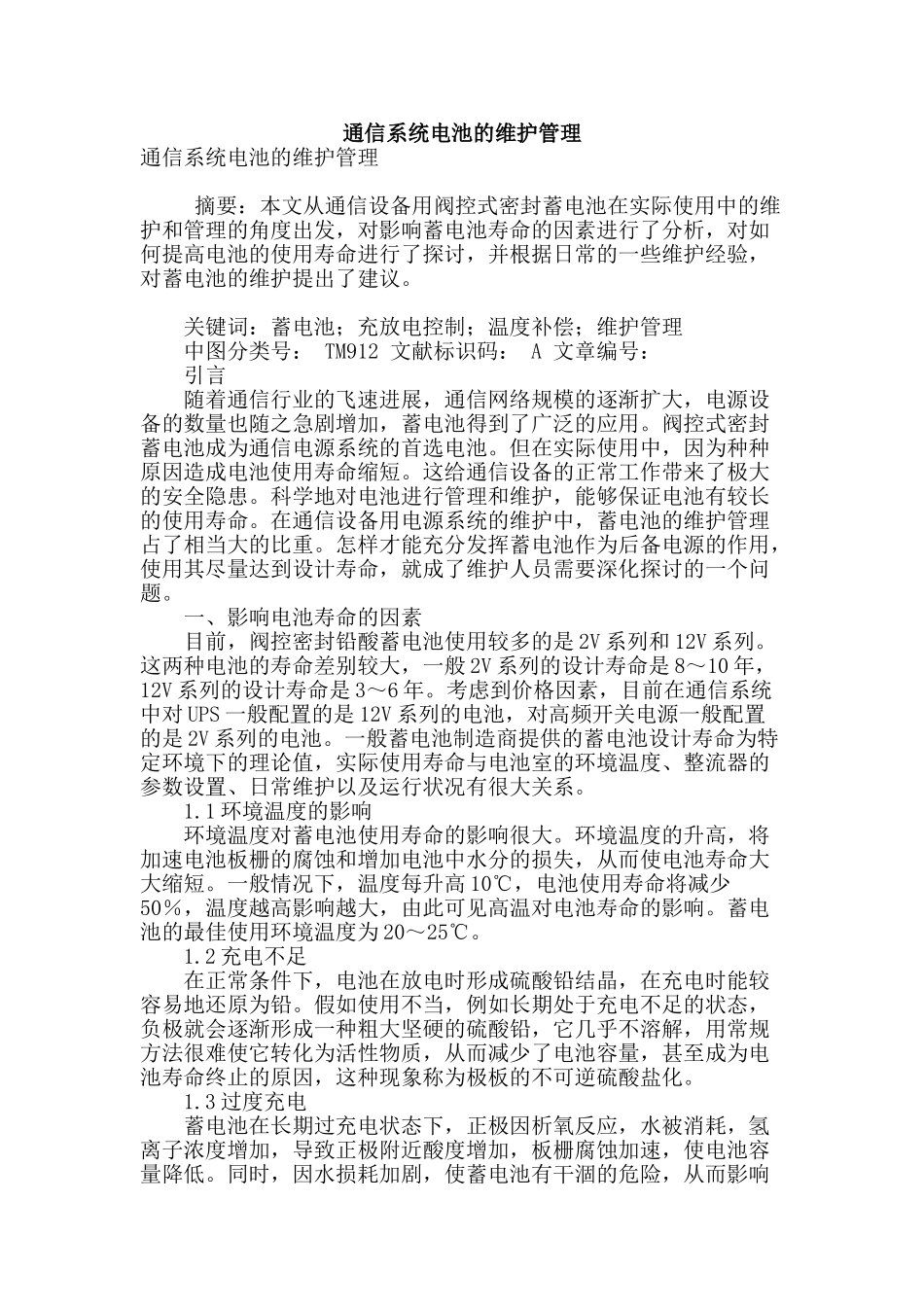

通信系统电池的维护管理

通信系统电池的维护管理通信系统电池的维护管理 摘要：本文从通信设备用阀控式密封蓄电池在实际使用中的维护和管理的角度出发，对影响蓄电池寿命的因素进行了分析，对如何提高电池的使用寿命进行了探讨，并根据日常的一些维护经验，对蓄电池的维护提出了建议。 关键词：蓄电池；充放电控制；温度补偿；维护管理 中图分类号： TM912 文献标识码： A 文章编号： 引言 随着通信行业的飞速进展，通信网络规模的逐渐扩大，电源设备的数量也随之急剧增加，蓄电池得到了广泛的应用。阀控式密封蓄电池成为通信电源系统的首选电池。但在实际使用中，因为种种原因造成电池使用寿命缩短。这给通信设备的正常工作带来了极大的安全隐患。科学地对电池进行管理和维护，能够保证电池有较长的使用寿命。在通信设备用电源系统的维护中，蓄电池的维护管理占了相当大的比重。怎样才能充分发挥蓄电池作为后备电源的作用，使用其尽量达到设计寿命，就成了维护人员需要深化探讨的一个问题。 一、影响电池寿命的因素 目前，阀控密封铅酸蓄电池使用较多的是 2V 系列和 12V 系列。这两种电池的寿命差别较大，一般 2V 系列的设计寿命是 8～10 年，12V 系列的设计寿命是 3～6 年。考虑到价格因素，目前在通信系统中对 UPS 一般配置的是 12V 系列的电池，对高频开关电源一般配置的是 2V 系列的电池。一般蓄电池制造商提供的蓄电池设计寿命为特定环境下的理论值，实际使用寿命与电池室的环境温度、整流器的参数设置、日常维护以及运行状况有很大关系。 1.1 环境温度的影响 环境温度对蓄电池使用寿命的影响很大。环境温度的升高，将加速电池板栅的腐蚀和增加电池中水分的损失，从而使电池寿命大大缩短。一般情况下，温度每升高 10℃，电池使用寿命将减少50％，温度越高影响越大，由此可见高温对电池寿命的影响。蓄电池的最佳使用环境温度为 20～25℃。 1.2 充电不足 在正常条件下，电池在放电时形成硫酸铅结晶，在充电时能较容易地还原为铅。假如使用不当，例如长期处于充电不足的状态，负极就会逐渐形成一种粗大坚硬的硫酸铅，它几乎不溶解，用常规方法很难使它转化为活性物质，从而减少了电池容量，甚至成为电池寿命终止的原因，这种现象称为极板的不可逆硫酸盐化。 1.3 过度充电 蓄电池在长期过充电状态下，正极因析氧反应，水被消耗，氢离子浓度增加，导致正极附近酸度增加，板栅腐蚀加速，使电池容量降低。同时，因水损耗加剧，使蓄...
