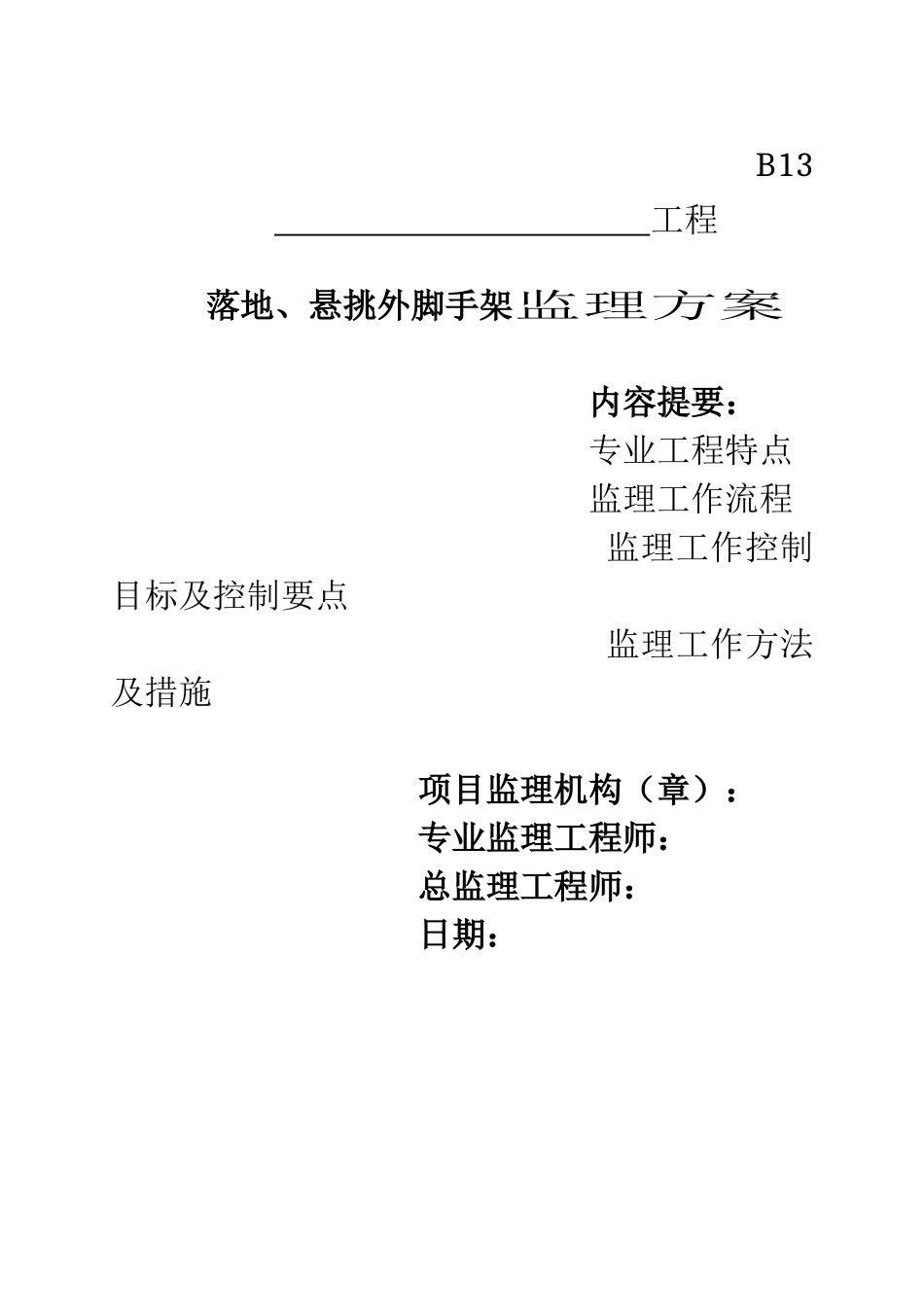

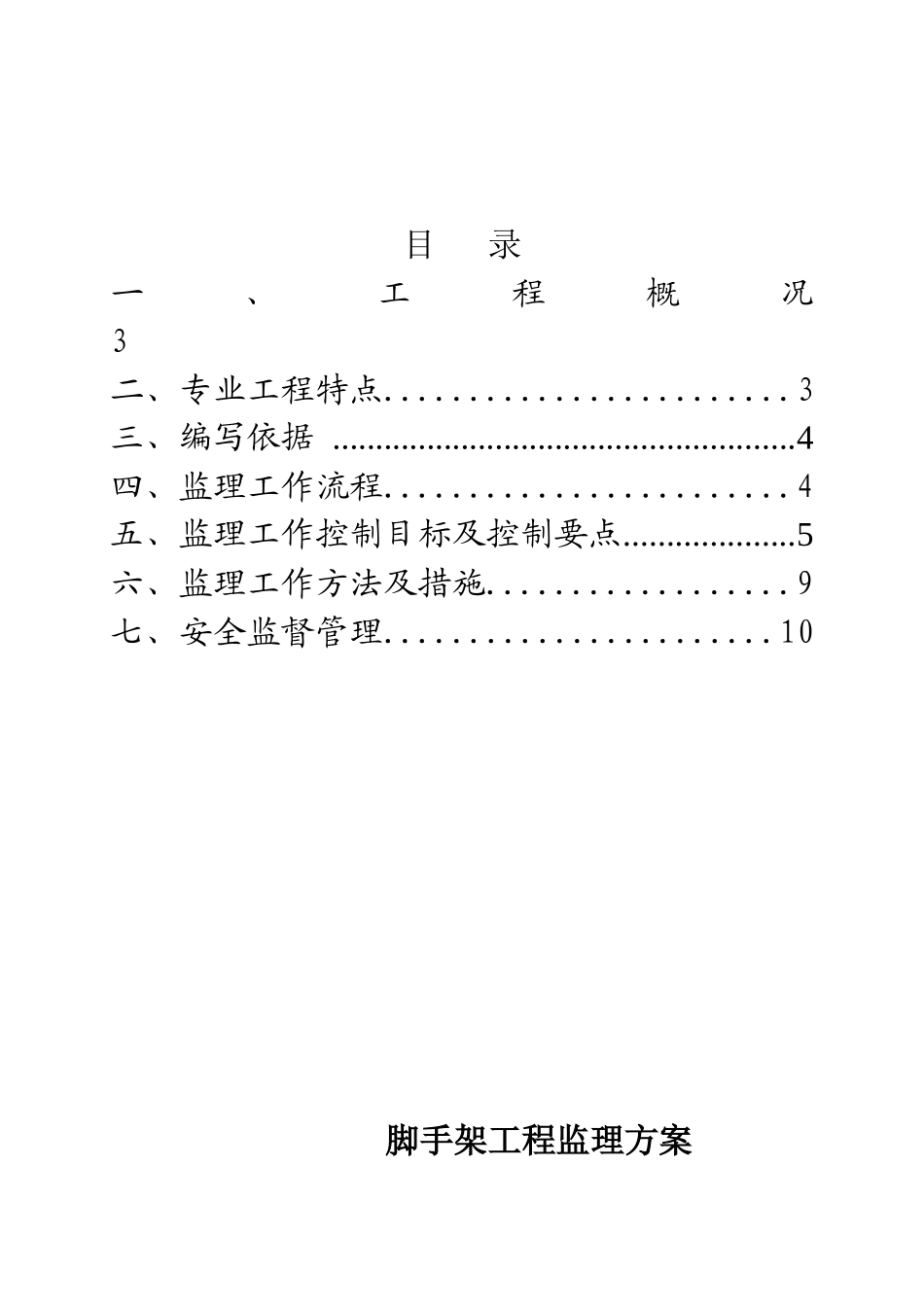

B13 工程落地、悬挑外脚手架监理方案 内容提要： 专业工程特点 监理工作流程 监理工作控制目标及控制要点 监理工作方法及措施 项目监理机构（章）： 专业监理工程师： 总监理工程师： 日期： 目 录一、工程概况 3二、专业工程特点........................3三、编写依据 ......................................................4四、监理工作流程........................4五、监理工作控制目标及控制要点....................5六、监理工作方法及措施..................9七、安全监督管理.......................10脚手架工程监理方案1、工程概况2、专业施工特点2.1 本工程外脚手架，采用钢管扣件式沿单体工程封闭双排搭设，总建筑高度 52.38 米。在主体七层楼面及十二层楼面采用悬挑式；最高悬挑高度为 6 层（附施工草图）2.2 主要搭设形式及参数见下表：栋号形式01#02#03#05#08#第 一步 悬挑2-7层2-7层2-7层2-7层2-7层第 二步 悬挑8-13层8-13层8-13层8-13层8-13层第 三步 悬挑14-18层14-18层14-18层14-18层14-18层连 墙 水平水平水平水平水平件4-6米竖向同层高4-6米竖向同层高4-6米竖向同层高4-6米竖向同层高4-6米竖向同层高2.3 本地区地面粗糙度类别 B 类，基本风压 ω0 = 0.4 kN/m2；2.4 搭设尺寸为：立杆的纵距 1.50 米，立杆的横距 0.80 米，立杆的步距 1.80 米，内立杆距外墙面 0.35 米。 2.5 施工均布荷载为 3.0kN/m2，同时施工 2 层，脚手板共铺设 4 层。 2.6 悬挑水平钢梁采用 16#号工字钢，其中建筑物外悬挑段长度 1.25 米，悬挑梁通过高强螺栓与结构相联；悬挑水平钢梁上面的联梁采用16 槽钢，相邻悬挑钢梁之间的联梁上最多布置2 根立杆。2.7 悬挑水平钢梁采用 φ20 的拉杆与建筑物拉结，最外面支点距离建筑物 1.05m。2.8 根据相关参考资料，钢管 φ48×3.0、16#工字钢技术参数取值如下：名称及规格截面积（ mm2）A截 面惯 性矩(mm4)I弹 性 模量(N/mm2)E回 转半径(mm)i抗 压 、弯 强 度设 计 值(N/mm2)f截面模量(mm3)Wx钢管Φ48×3.54891.219×1052.06×10515.82055.08×10316#工字钢26111.127×1072.06×10565.7；18.92151.41×1052.9 按照住房和城乡建设部《危险性较大的分部分项工程安全管理办法》-建质 [2009]87 号：2.9.1 落 地 式 脚 手 架 搭 设 高 度 为 ：6×2.9m+4.35m( 首 层 高 度 )=21.75m ， 小 于24m，要求施工...
