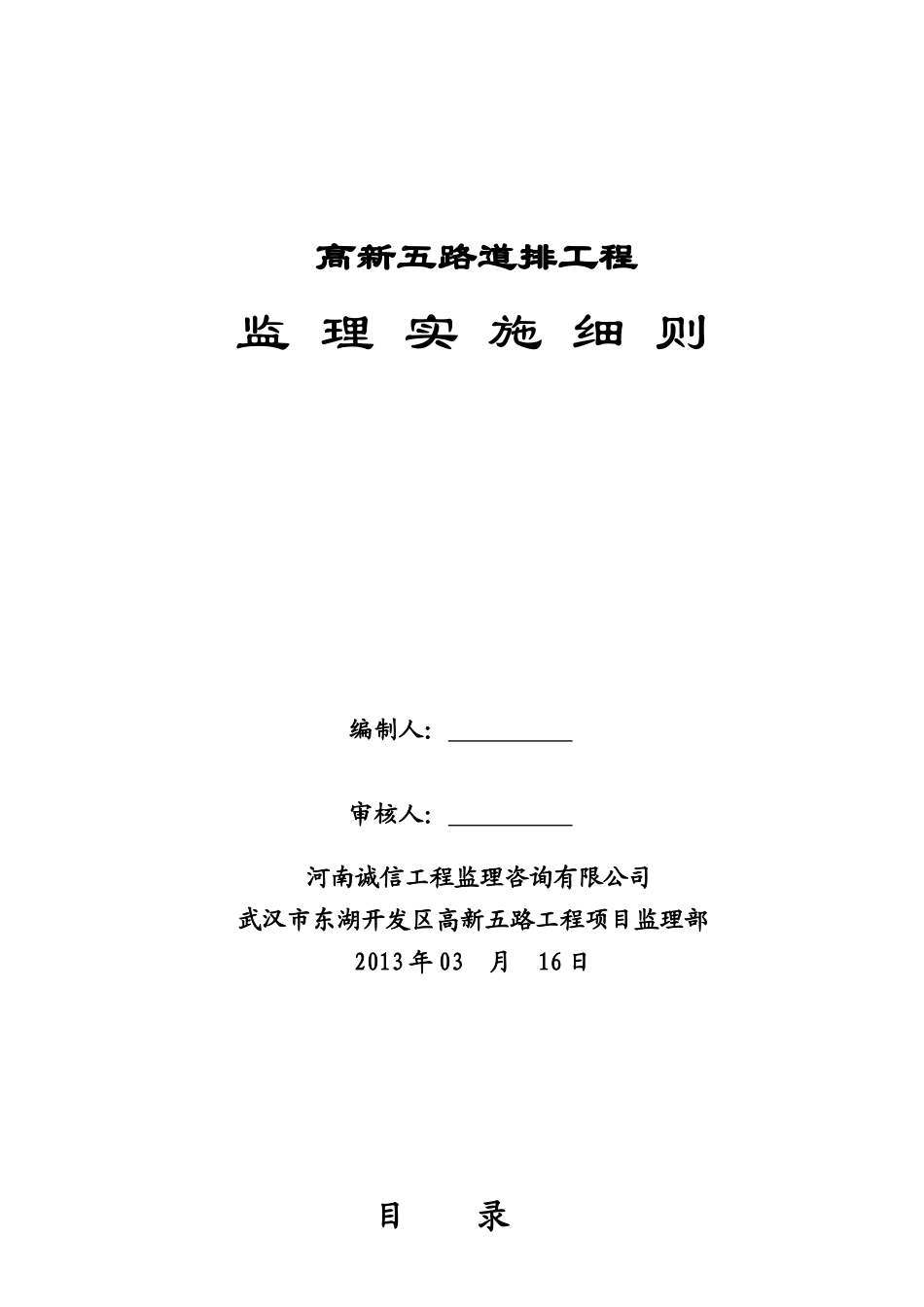

高新五路道排工程监 理 实 施 细 则编制人： 审核人： 河南诚信工程监理咨询有限公司武汉市东湖开发区高新五路工程项目监理部2013 年 03 月 16 日 目 录一、工程概况二、监理目标三、编制依据四、监理工作流程（附图）五、排水管道监理细则六、道路路床监理细则七、水泥稳定碎石基层的监理细则八、路侧石、边石、人行道监理细则九、沥青砼面层监理细则十、工程测量监理细则十一、进度控制监理实施细则十二、投资控制监理实施细则 高新五路道排工程监理实施细则一、 工程概况高新五路位于武汉市东湖开发区，道路全长 6912.34 米，道路红线宽 40 米。道路全线设平曲线三处，曲线半径分别为 2000、3000 和 3000 米。道口红线转弯采用抹角式控制，坐标定位，缘石转弯半径 R=15-45 米。 道路沿线与光谷四路、豹溪路、东园东路、光谷五路、台山西路、海光路、台山东路、光谷六路、苗岭路、豹澥路、海光东路、光谷七路、虎山东路、高农路、光谷八路、育才路、虎山一路、窑口路、虎山二路及神墩一路平交，形成 20个相交道口，同时道路跨越豹子溪、台山溪、豹澥河及镇溪等 4 处规划排水走廊。规划道路高程控制在 20.5-35.8 米之间，最大纵坡 2.45%，最小纵坡 0.3%，最大坡长 1060 米，造价人才网最小坡长 100 米。道路横断面：16.0 米中间机动车道（双向四车道）+2*5.0 米两侧分隔带+2*5.0 米非机动车道+2*5.0 米人行道。车行道横坡为 1.5%，人行道的横坡为 2.0%，道路断面面内预留电力、通讯、给水、煤气、雨水、污水管道位置。路面设计：1）机动车道4cm 厚 AC-13C 细粒式 TLA 改性沥青混凝土上面层+5cm 厚 AC-20C 中粒式 TLA 改性沥青混凝土中面层+7cm 厚 AC-25C 粗粒式沥青混凝土上面层+45cm 厚水泥稳定碎石基层，基层分三层摊铺碾压。路槽底土基最大弯沉值 300（1/100mm，下同），基层顶面弯沉要求不大于 60，AC-13C 沥青混凝土工程监理顶层弯沉要求不大于 40。2）非机动车道非机动车道结构：采用 18cm 厚 C30 水泥混凝土 20cm 厚水泥稳定碎石基层。设计非机动车道基层顶面、路面顶面弯沉要求分别不大于：Ls=150、300（单位为 1/100 mm）非机动车道混凝土路面采用普通硅酸盐水泥，其抗压强度不低于 300Mpa，抗折强度要求到达 4.5 Mpa。非机动车道混凝土路面分板尺寸为 2.5*4.0 米，面层要求压纹，压纹深度为0.5 mm。3）人行道 人行道结构为：6cm 厚预制 C30 混凝土仿...
