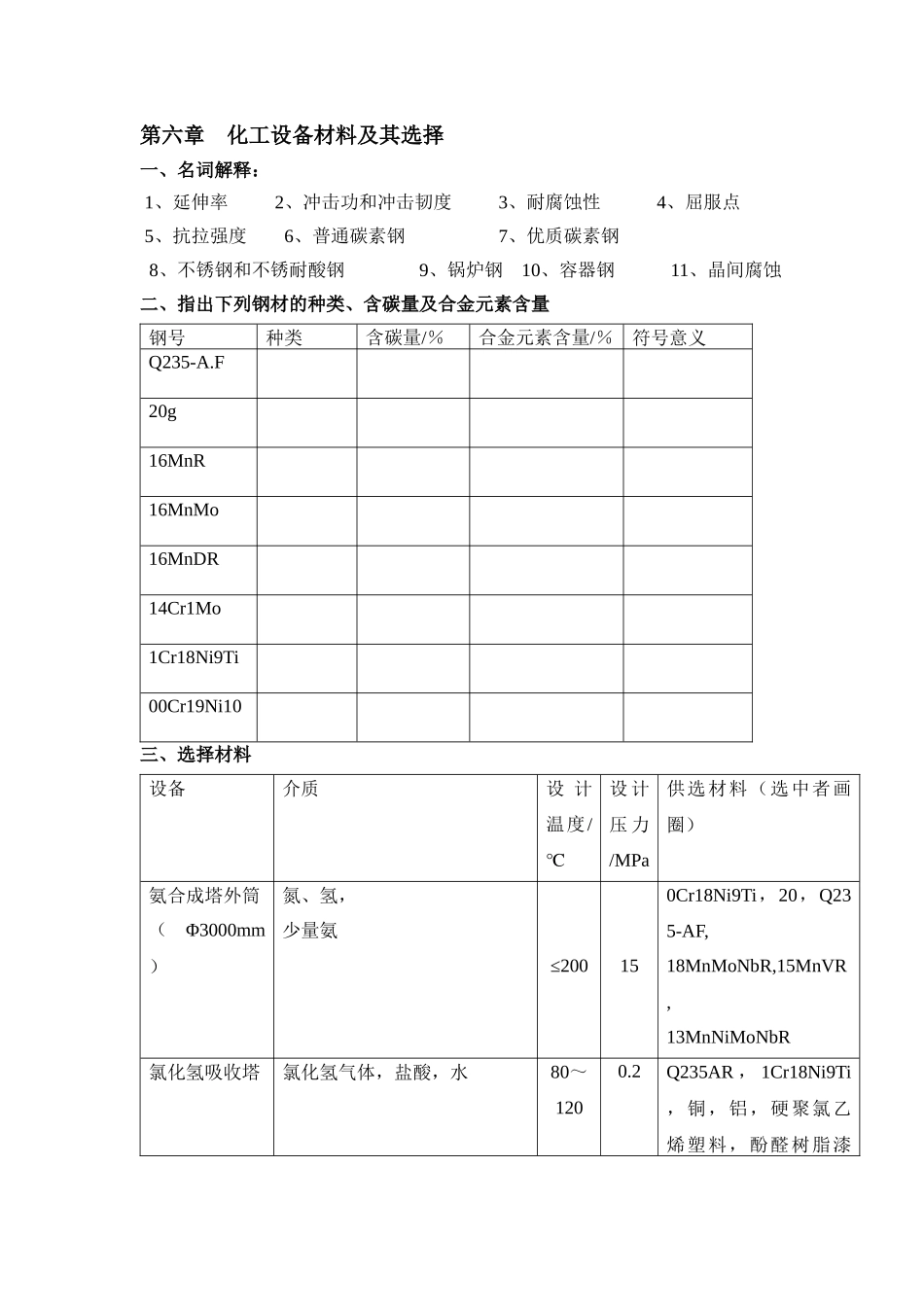

第六章 化工设备材料及其选择一、名词解释： 1、延伸率 2、冲击功和冲击韧度 3、耐腐蚀性 4、屈服点 5、抗拉强度 6、普通碳素钢 7、优质碳素钢 8、不锈钢和不锈耐酸钢 9、锅炉钢 10、容器钢 11、晶间腐蚀 二、指出下列钢材的种类、含碳量及合金元素含量钢号种类含碳量/％合金元素含量/％符号意义Q235-A.F20g16MnR16MnMo16MnDR14Cr1Mo1Cr18Ni9Ti00Cr19Ni10三、选择材料设备介质设 计温度/℃设 计压 力/MPa供选材料（选中者画圈）氨合成塔外筒（Φ3000mm）氮、氢，少量氨≤200150Cr18Ni9Ti，20，Q235-AF,18MnMoNbR,15MnVR,13MnNiMoNbR氯化氢吸收塔氯化氢气体，盐酸，水80～1200.2Q235AR ， 1Cr18Ni9Ti，铜，铝，硬聚氯乙烯塑料，酚醛树脂漆浸渍的不透性石墨高温高压废热锅炉的高温气侧壳体内衬转化气（H2,CO2,N2,CO,H2O,CH4,Ar）890～10003.1418MnMoNbR,0Cr13,Q235-AR,Cr25Ni20, 0Cr18Ni9Ti，Cr22Ni14N第七章 容器设计的基本知识一、指出下列压力容器温度与压力分级范围温度分级温度范围/℃压力分级压力范围/ MPa常温容器低压容器中温容器中压容器高温容器高压容器低温容器超高压容器浅冷容器真空容器深冷容器二、指出下列容器属于一、二、三类容器的哪一类序号容器（设备）及条件类别1φ1500，设计压力为 10MPa 的管壳式余热锅炉2设计压力为 0.6MPa，容积为 1m3的氟化氢气体贮罐 3φ1500，容积为 20m3的液氨贮罐4压力为 10MPa，容积为 800L 的乙烯贮罐5设计压力为 2.5Mpa 的搪玻璃容器第八章 内压薄壁容器的应力分析一、名词解释1、第一曲率半径 2、第二曲率半径 3、区域平衡方程式 4、微体平衡方程式 5、无力矩理论 6、边缘应力的局部性二、指出和计算下列回转壳体上诸点的第一和第二曲率半径A 组：1、球壳上任一点 2、圆锥壳上之 M 点 3、碟形壳上之连接点 A 与 B 三、计算下列各种承受气体均匀内压作用的薄壁回转壳体上诸点的薄膜应力和 1、 球壳上任一点。已知：p＝2MPa，D＝1008mm，S＝8mm。(图 3-34)2、 圆锥壳上之 A 点和 B 点。已知：p＝0.5MPa，D＝1010mm，S＝10mm，α＝30°。(图 3-35)3、 椭球壳上之 A、B、C 点。已知：p＝1MPa，a＝1010mm，b＝50.5mm，S＝20mm，B 点处座标 x＝600mm。(图 3-36) 图 3-34 图 3-35 图 3-36四、工程应用题1、 有一平均直径为 10020mm 的球形容器，其工作压力为 0.6MPa ，厚度为20mm ,试求该球形容器壁内的工作应力。2、 有一...
