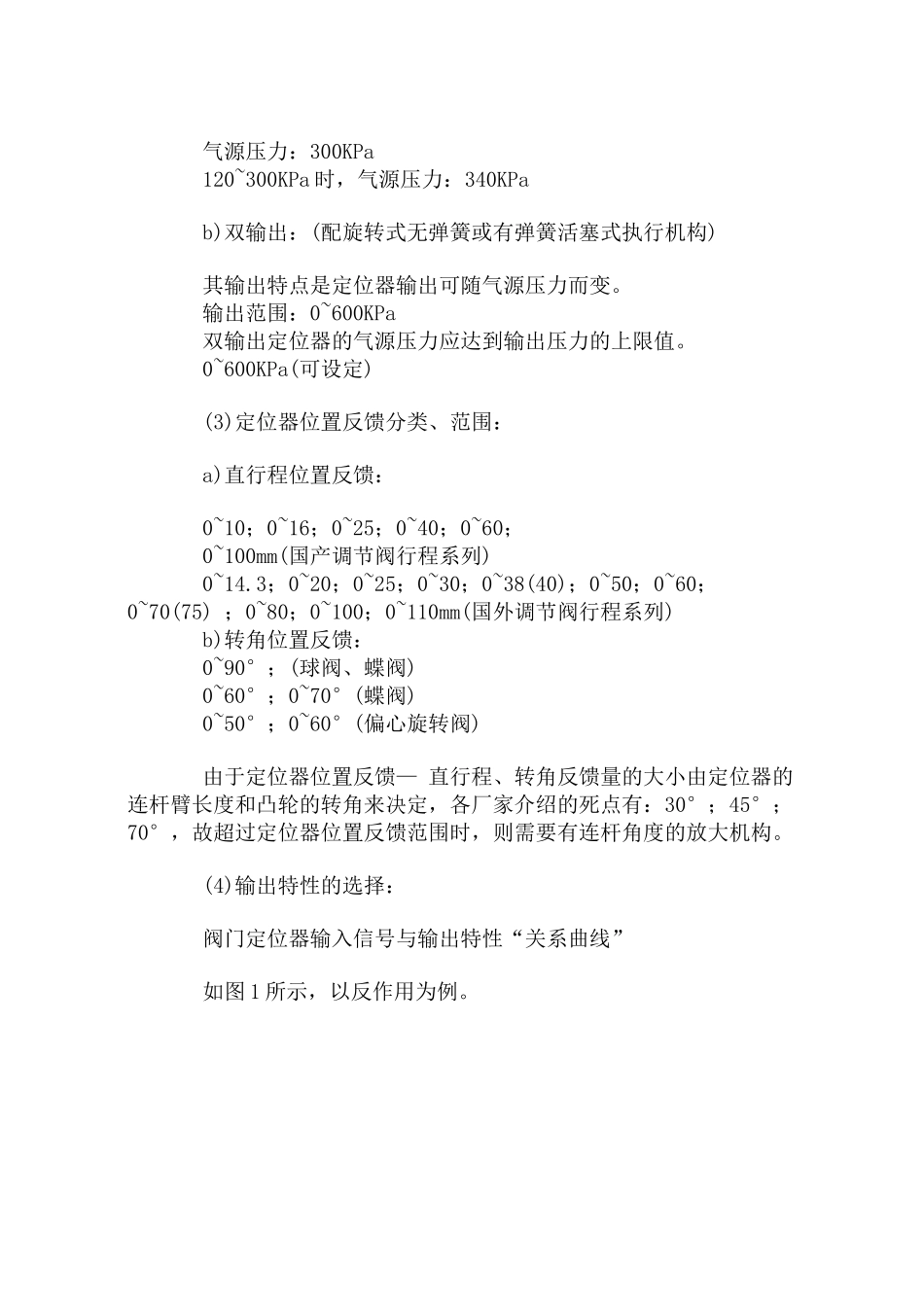

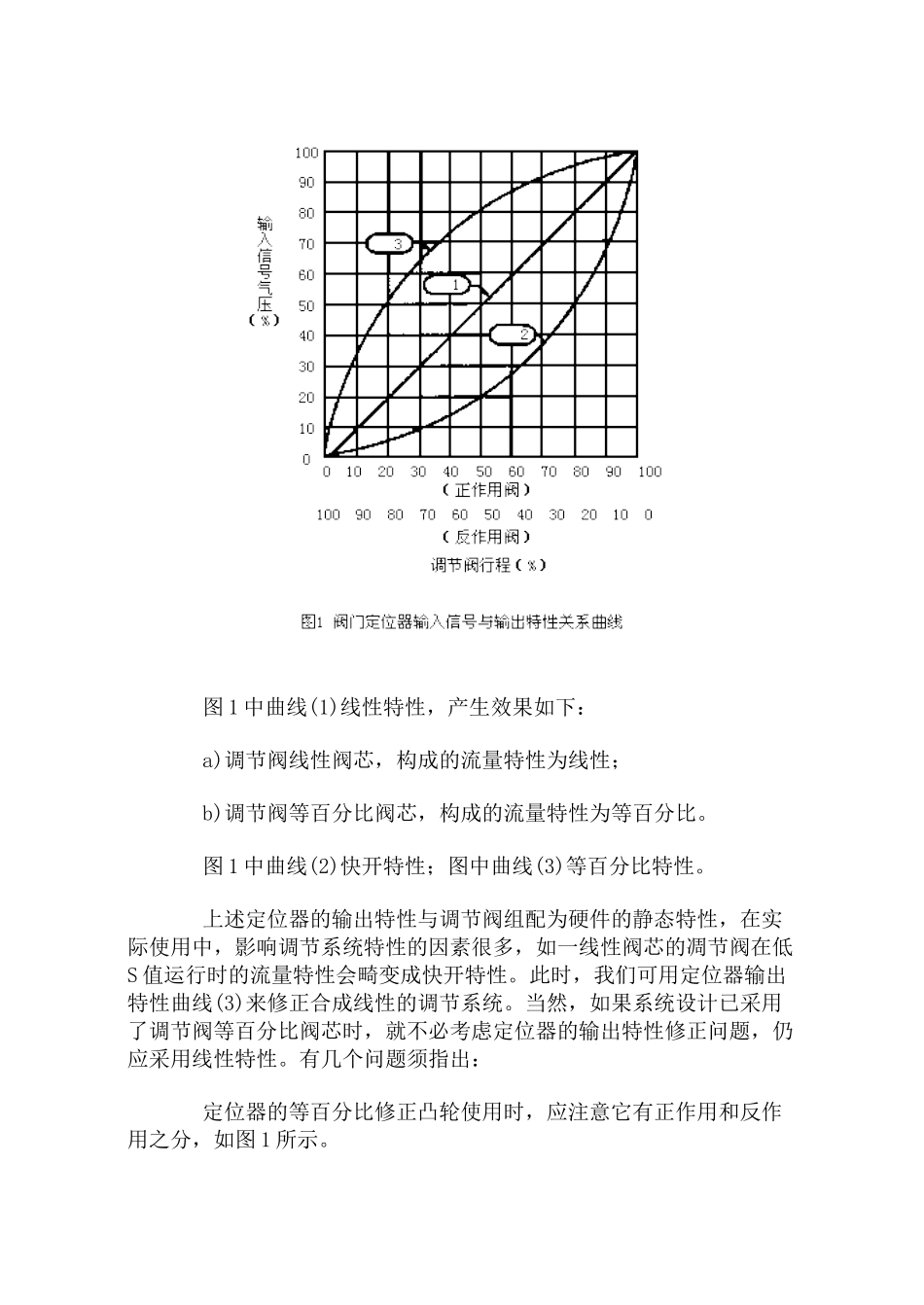

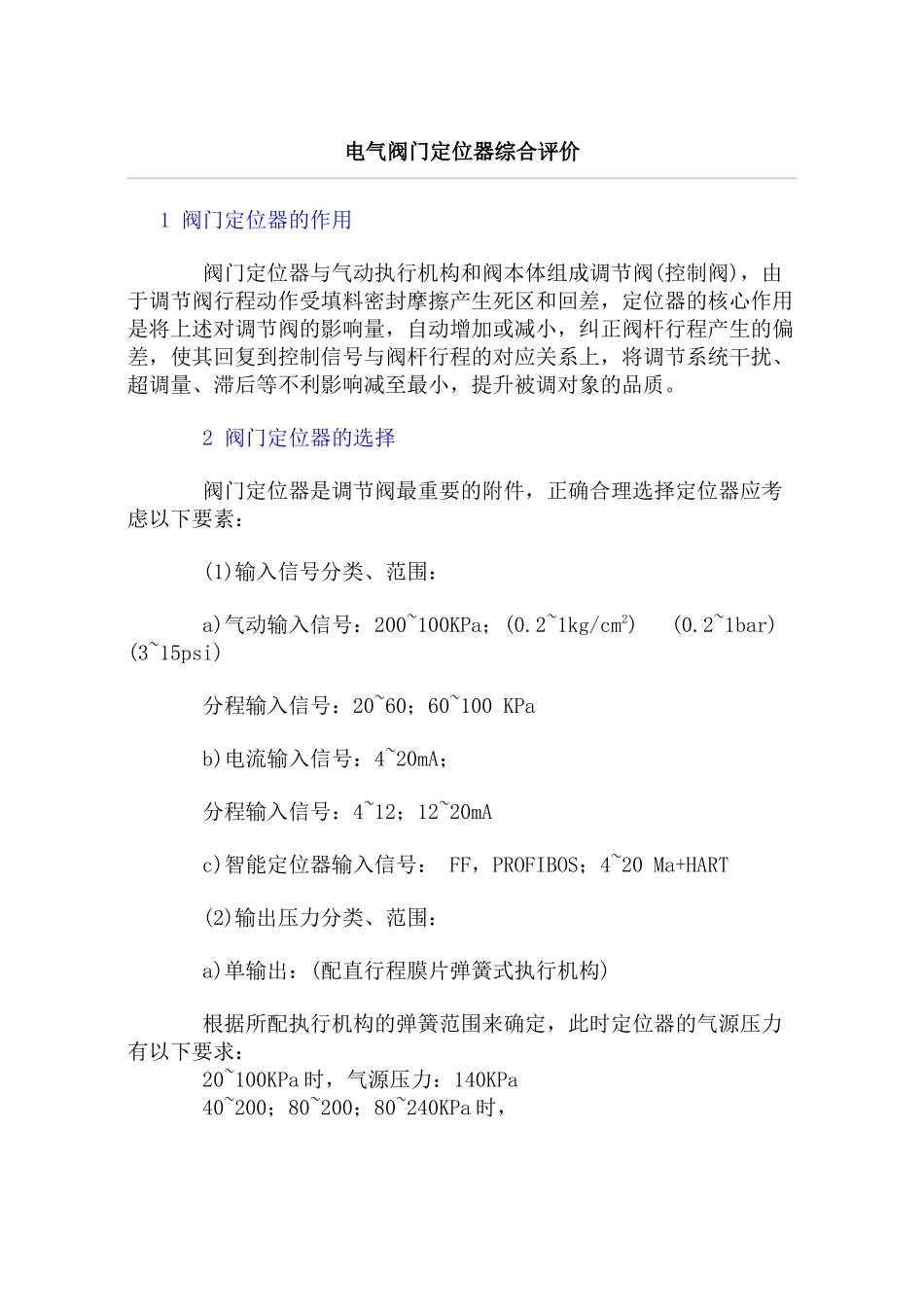

电气阀门定位器综合评价 1 阀门定位器的作用 阀门定位器与气动执行机构和阀本体组成调节阀(控制阀)，由于调节阀行程动作受填料密封摩擦产生死区和回差，定位器的核心作用是将上述对调节阀的影响量，自动增加或减小，纠正阀杆行程产生的偏差，使其回复到控制信号与阀杆行程的对应关系上，将调节系统干扰、超调量、滞后等不利影响减至最小，提升被调对象的品质。 2 阀门定位器的选择 阀门定位器是调节阀最重要的附件，正确合理选择定位器应考虑以下要素： (1)输入信号分类、范围： a)气动输入信号：200~100KPa；(0.2~1kg/cm2) (0.2~1bar) (3~15psi) 分程输入信号：20~60；60~100 KPa b)电流输入信号：4~20mA； 分程输入信号：4~12；12~20mA c)智能定位器输入信号： FF，PROFIBOS；4~20 Ma+HART (2)输出压力分类、范围： a)单输出：(配直行程膜片弹簧式执行机构) 根据所配执行机构的弹簧范围来确定，此时定位器的气源压力有以下要求： 20~100KPa 时，气源压力：140KPa 40~200；80~200；80~240KPa 时， 气源压力：300KPa 120~300KPa 时，气源压力：340KPa b)双输出：(配旋转式无弹簧或有弹簧活塞式执行机构) 其输出特点是定位器输出可随气源压力而变。 输出范围：0~600KPa 双输出定位器的气源压力应达到输出压力的上限值。 0~600KPa(可设定) (3)定位器位置反馈分类、范围： a)直行程位置反馈： 0~10；0~16；0~25；0~40；0~60； 0~100mm(国产调节阀行程系列) 0~14.3；0~20；0~25；0~30；0~38(40)；0~50；0~60；0~70(75) ；0~80；0~100；0~110mm(国外调节阀行程系列) b)转角位置反馈： 0~90°；(球阀、蝶阀) 0~60°；0~70°(蝶阀) 0~50°；0~60°(偏心旋转阀) 由于定位器位置反馈— 直行程、转角反馈量的大小由定位器的连杆臂长度和凸轮的转角来决定，各厂家介绍的死点有：30°；45°；70°，故超过定位器位置反馈范围时，则需要有连杆角度的放大机构。 (4)输出特性的选择： 阀门定位器输入信号与输出特性“关系曲线” 如图 1 所示，以反作用为例。 图 1 中曲线(1)线性特性，产生效果如下： a)调节阀线性阀芯，构成的流量特性为线性； b)调节阀等百分比阀芯，构成的流量特性为等百分比。 图 1 中曲线(2)快开特性；图中曲线(3)等百分比特性。 上述定位器的输出特性与调节阀组配为硬件的静态特性，在实际使用中，影响调节系统特性的因素很多，如一线性阀芯的凋节阀在低S 值运行时的流量特性会...
