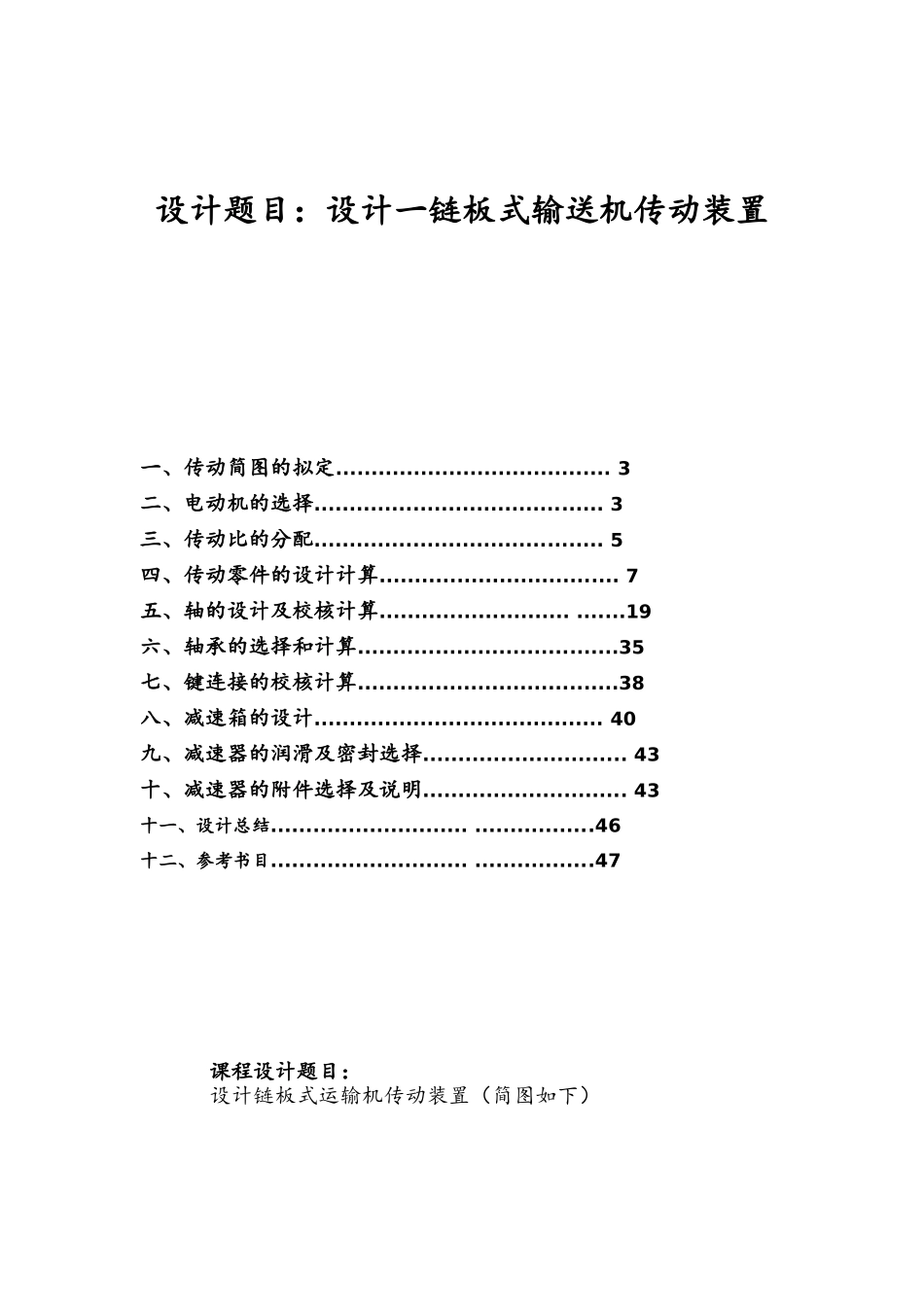

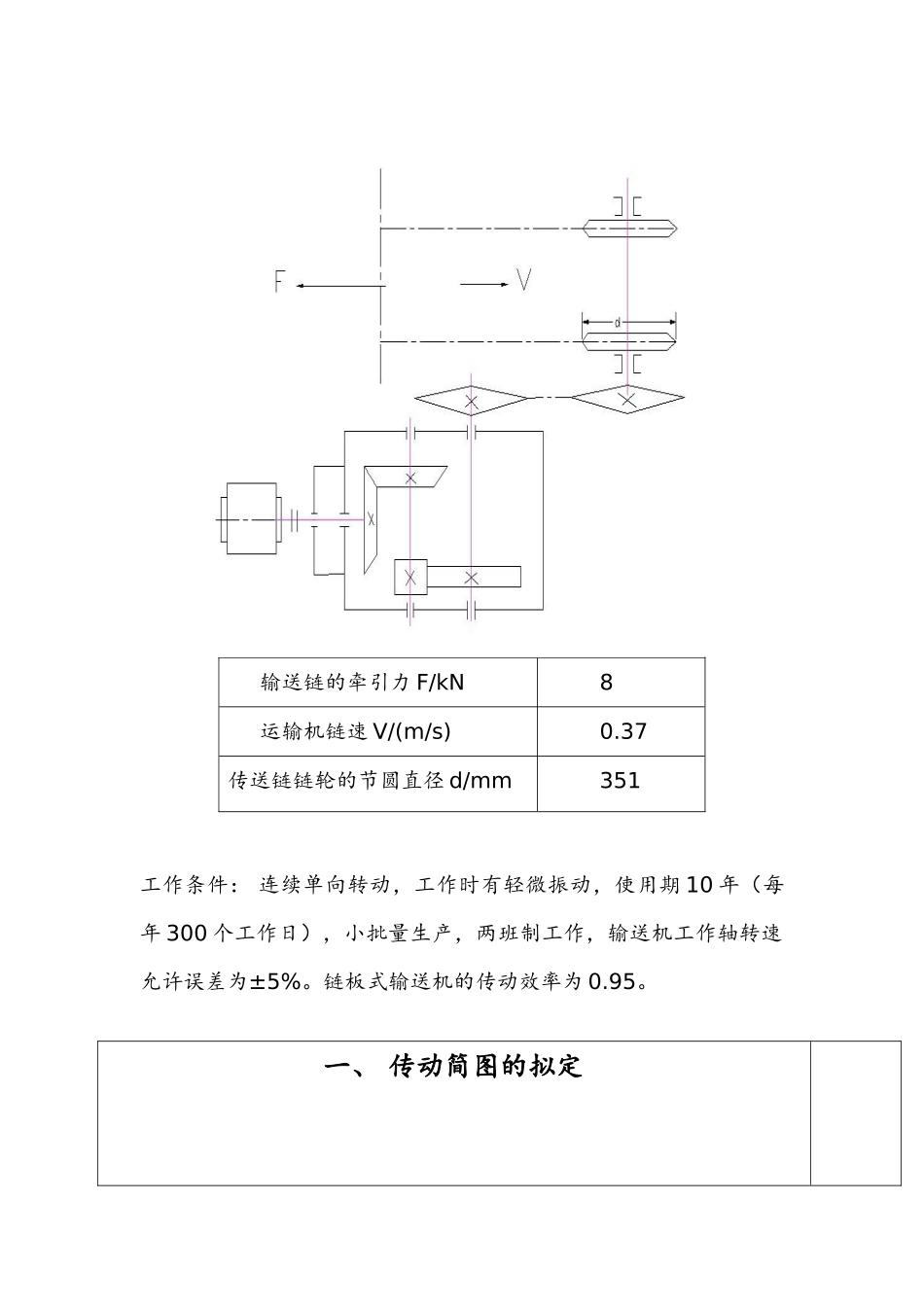

设计题目:设计一链板式输送机传动装置一、传动简图的拟定....................................... 3二、电动机的选择......................................... 3三、传动比的分配......................................... 5四、传动零件的设计计算.................................. 7五、轴的设计及校核计算........................... .......19六、轴承的选择和计算.....................................35七、键连接的校核计算.....................................38八、减速箱的设计......................................... 40九、减速器的润滑及密封选择............................. 43十、减速器的附件选择及说明............................. 43十一、设计总结............................ .................46十二、参考书目............................ .................47课程设计题目:设计链板式运输机传动装置(简图如下)输送链的牵引力 F/kN8运输机链速 V/(m/s)0.37传送链链轮的节圆直径 d/mm351工作条件: 连续单向转动,工作时有轻微振动,使用期 10 年(每年 300 个工作日),小批量生产,两班制工作,输送机工作轴转速允许误差为±5%。链板式输送机的传动效率为 0.95。一、 传动简图的拟定设计一链板式输送机传动装置工作条件:连续单向运转,工作时有轻微振动,使用期 10 年(每年 300 个工作日),小批量生产,两班制工作,输送机工作轴转速允许误差为±5%。链板式输送机的传动效率为 0.95。第四组原始数据:输送链的牵引力;输送链的速度;输送链链轮节圆直径。二、 电动机类型和结构型式的选择1、电动机类型的选择:根据用途选择 Y 系列一般用途的全封闭自冷式三相异步电动机。2、功率的确定:⑴工作机所需功率:因为;;,把数据带入式子中,所以=⑵传动装置的总效率 η:联轴器效率=0.99,滚动球轴承效率=0.99,锥齿轮效率=0.97,圆柱齿轮效率(8 级精度)=0.97,滚子链效率=0.96。⑶所需电动机的功率:⑷电动机额定功率:按≥选取电动机型号。故选的电动机3、电动机转速的确定:计算工作机轴工作转速:按推荐的传动比范围,取锥齿轮、圆柱齿轮和链传动的一级减速器传动比范围分别为2~3、3~5 和 2~5,则总传动比范围为 i=12~75。故电动机转速的可选范围为符合这一范围的同步转速有 750、1000 和 1500r/min。4、电动机型号的确定由上可见,电动机同步转速可选 ...
