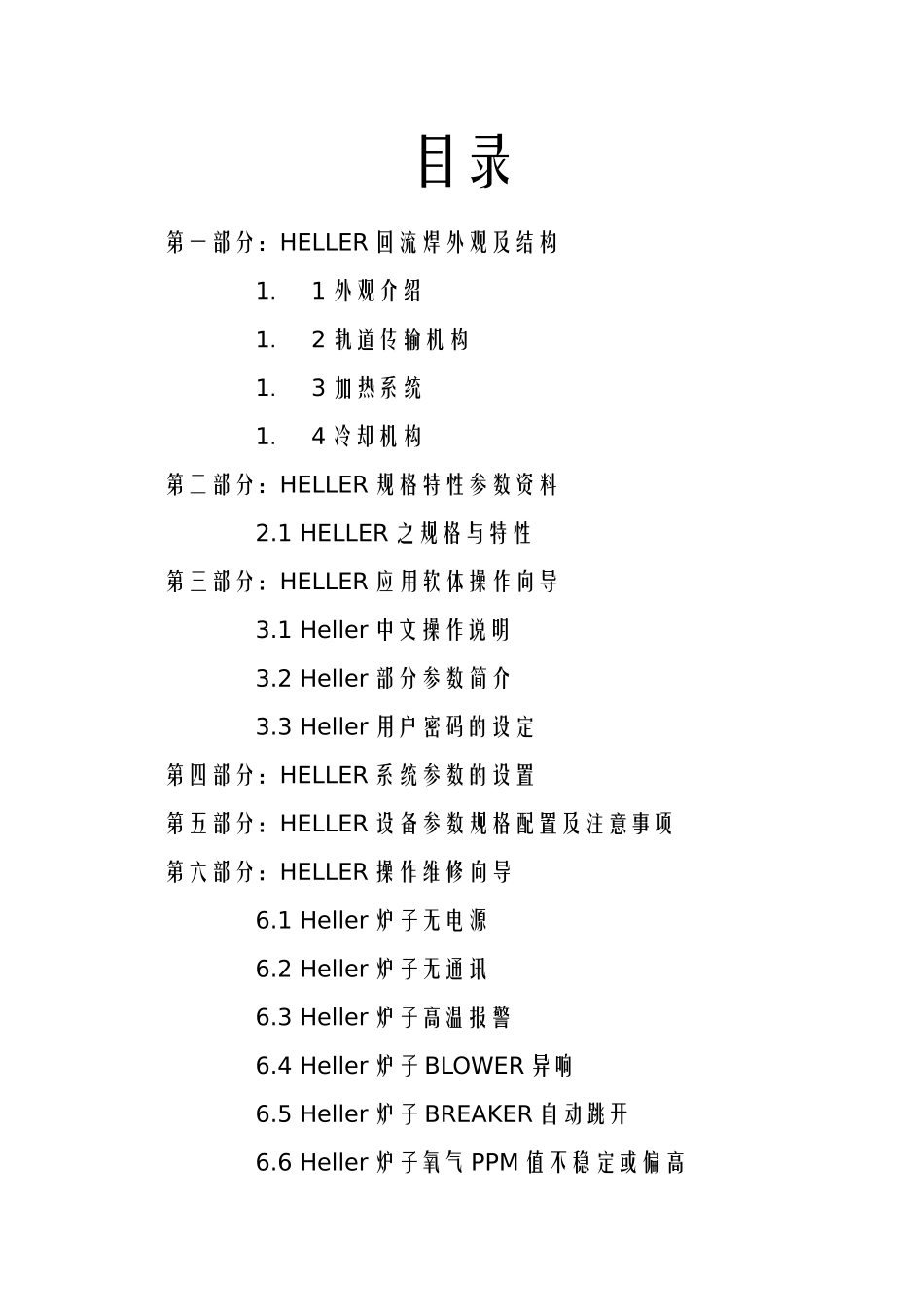

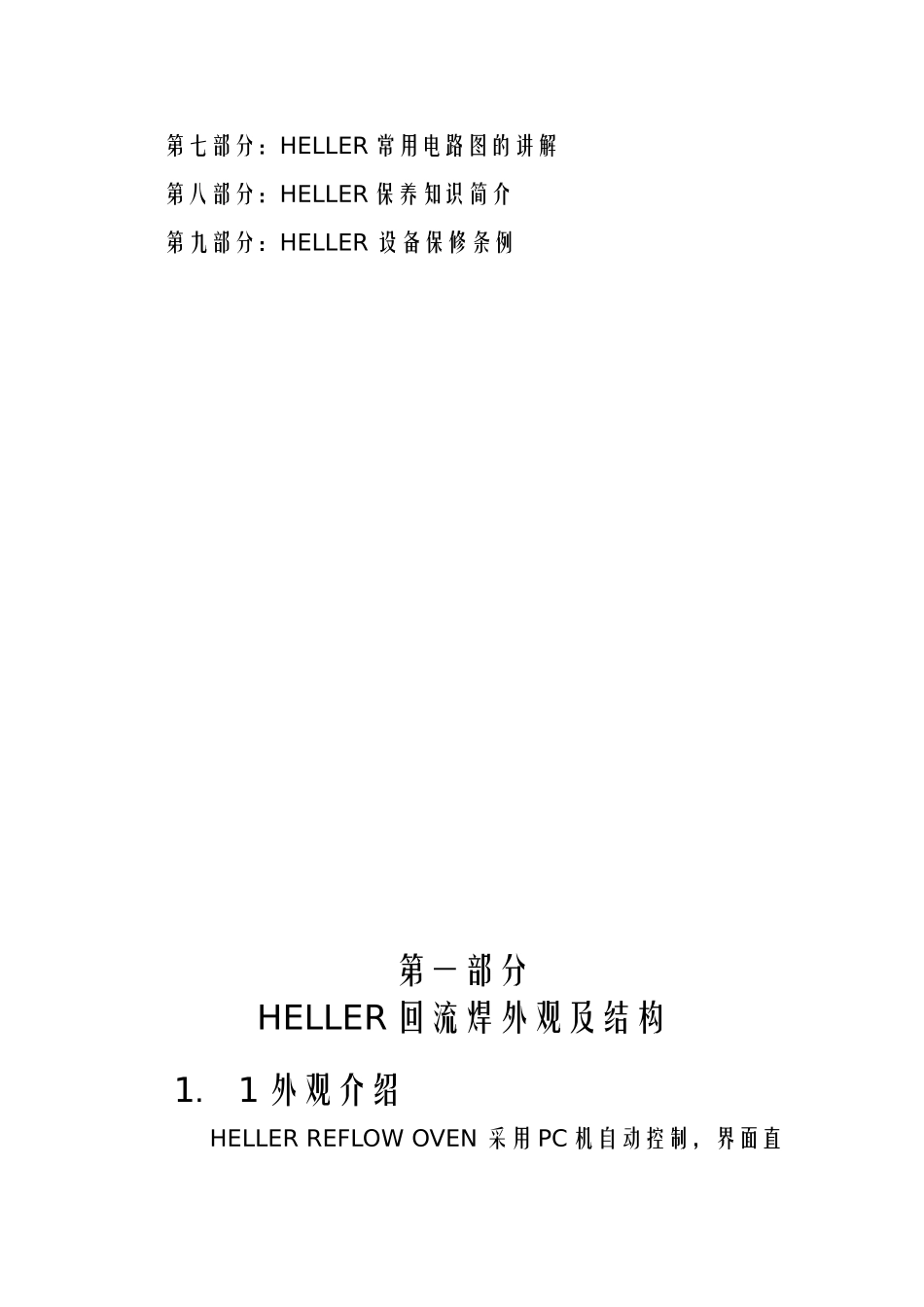

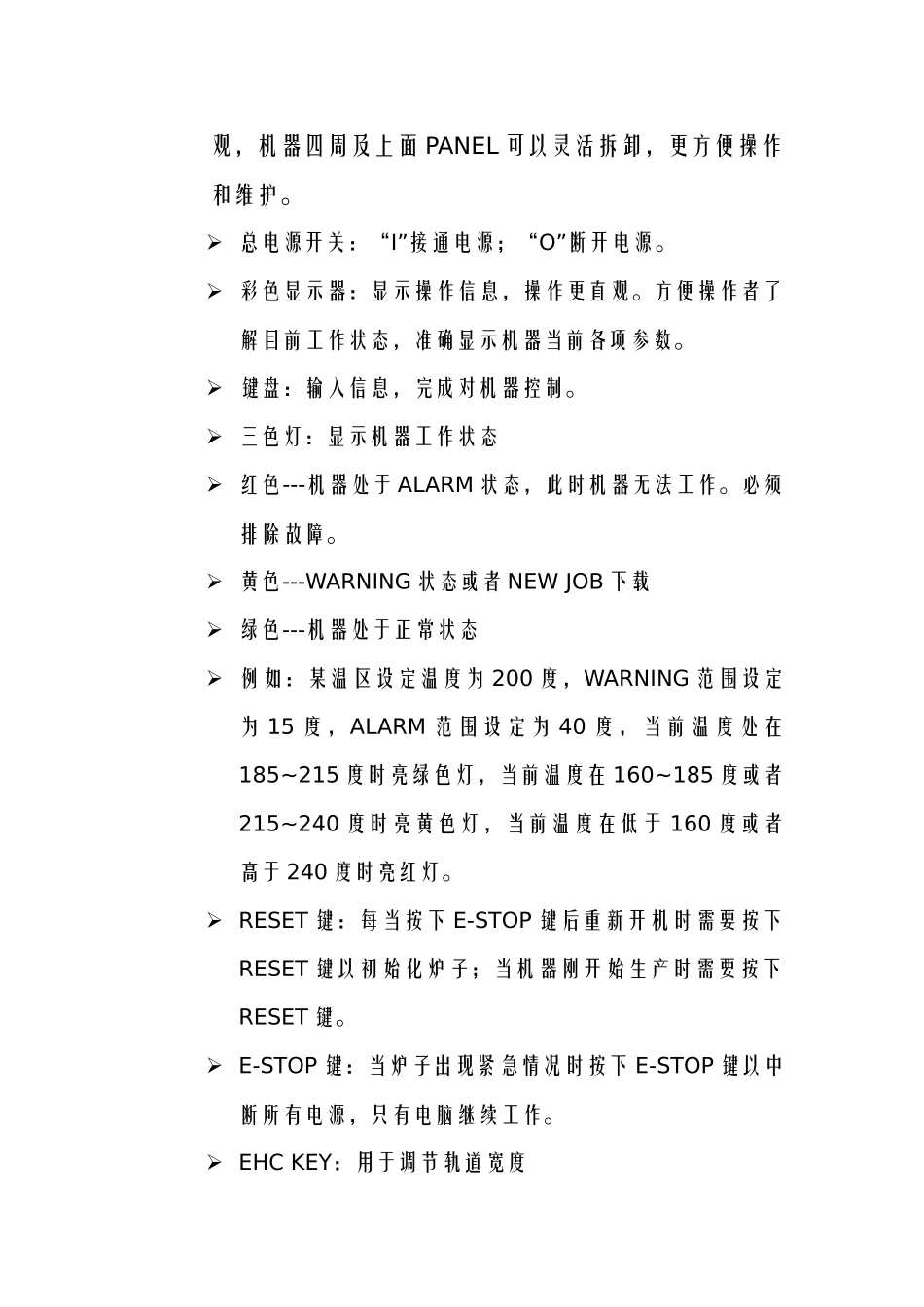

目录第一部分:HELLER 回流焊外观及结构1. 1 外观介绍1. 2 轨道传输机构1. 3 加热系统1. 4 冷却机构第二部分:HELLER 规格特性参数资料2.1 HELLER 之规格与特性第三部分:HELLER 应用软体操作向导3.1 Heller 中文操作说明3.2 Heller 部分参数简介3.3 Heller 用户密码的设定第四部分:HELLER 系统参数的设置第五部分:HELLER 设备参数规格配置及注意事项第六部分:HELLER 操作维修向导6.1 Heller 炉子无电源6.2 Heller 炉子无通讯6.3 Heller 炉子高温报警6.4 Heller 炉子 BLOWER 异响6.5 Heller 炉子 BREAKER 自动跳开6.6 Heller 炉子氧气 PPM 值不稳定或偏高第七部分:HELLER 常用电路图的讲解第八部分:HELLER 保养知识简介第九部分:HELLER 设备保修条例第一部分HELLER 回流焊外观及结构1. 1 外观介绍HELLER REFLOW OVEN 采用 PC 机自动控制,界面直观,机器四周及上面 PANEL 可以灵活拆卸,更方便操作和维护。 总电源开关:“I”接通电源;“O”断开电源。 彩色显示器:显示操作信息,操作更直观。方便操作者了解目前工作状态,准确显示机器当前各项参数。 键盘:输入信息,完成对机器控制。 三色灯:显示机器工作状态 红色---机器处于 ALARM 状态,此时机器无法工作。必须排除故障。 黄色---WARNING 状态或者 NEW JOB 下载 绿色---机器处于正常状态 例如:某温区设定温度为 200 度,WARNING 范围设定为 15 度,ALARM 范围设定为 40 度,当前温度处在185~215 度时亮绿色灯,当前温度在 160~185 度或者215~240 度时亮黄色灯,当前温度在低于 160 度或者高于 240 度时亮红灯。 RESET 键:每当按下 E-STOP 键后重新开机时需要按下RESET 键以初始化炉子;当机器刚开始生产时需要按下RESET 键。 E-STOP 键:当炉子出现紧急情况时按下 E-STOP 键以中断所有电源,只有电脑继续工作。 EHC KEY:用于调节轨道宽度 EHC 速度旋钮:用于调节轨道宽度调整移动速度 HOOD KEY:用于炉子控制 HOOD 的升降 AUTO-LUBE 键:炉子链条的手动润滑控制键 FLUX FILTER 指示灯:需要更换过滤纸时灯会亮1. 2 道传输机构轨道传输机构包括轨道、链网、链条、轨道宽度调整机构 、 ENCODER 、 KBLC 卡 、 CONTROLLER 卡 、MOTOR 等部分 轨道---由铝合金制造,用于控制 PCB 在炉子里的传输移动方向 链网-...
